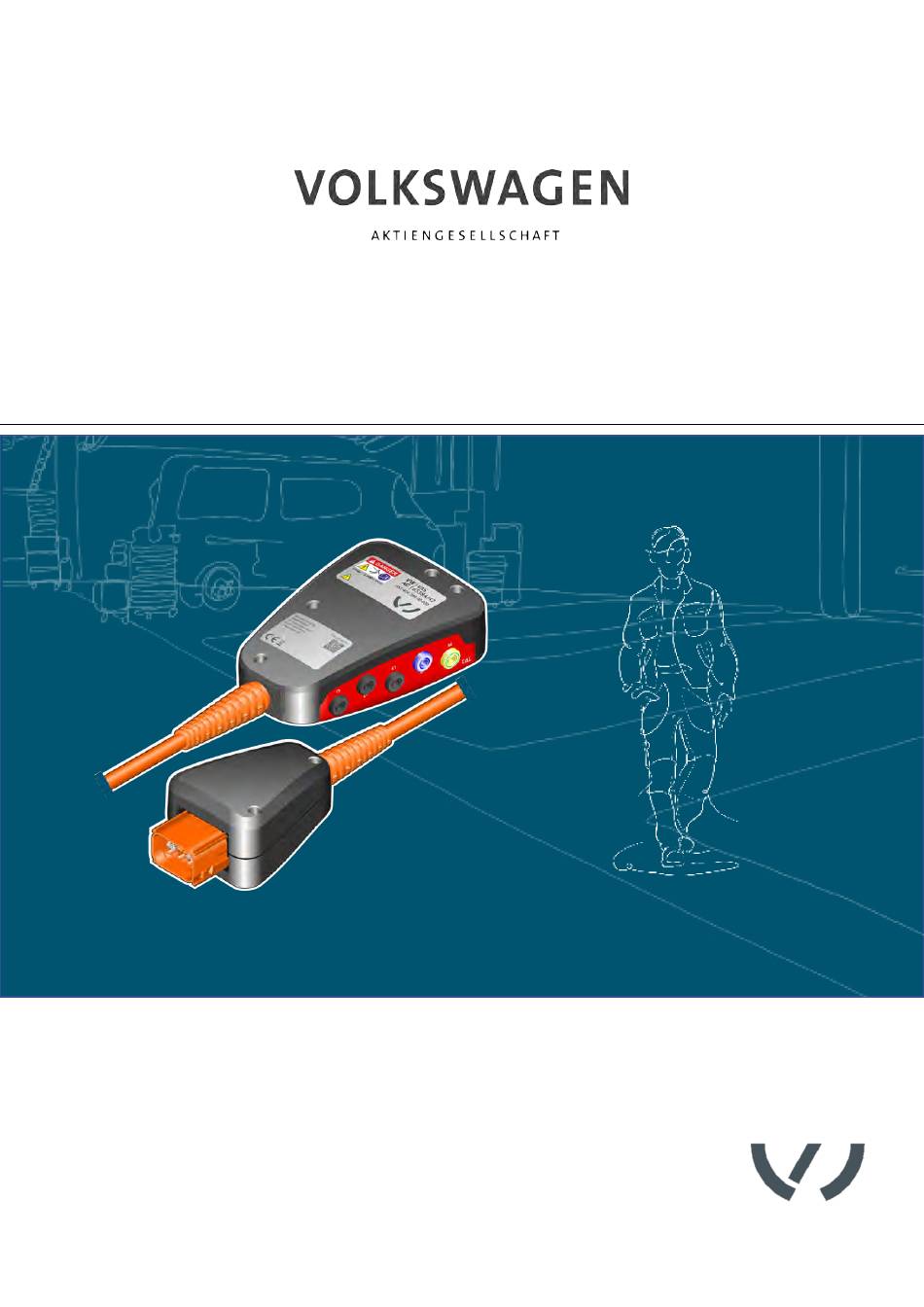

- Seite 1 Bedienungsanleitung H o c h v o l t - P r ü f a d a p t e r V A S 6 5 5 8 A / 4 2 12.VW.2210.2770_BA_V01_DE VAS 6558A/42...
-
Seite 2: Impressum
Alle Rechte vorbehalten. Alle Texte, Bilder und Grafiken unterliegen dem Urheberrecht und anderen Gesetzen zum Schutz geistigen Eigentums. Copyright 2022 Stodia GmbH. Bildquellen Warnzeichen, Verbots-, Gebots- und Normsymbole stammen aus öffentlichen Quellen wie den allgemein zugänglichen Bereichen im Internet. CAD-Produktbilder und Produktfotos stammen vom Hersteller. -
Seite 3: Inhaltsverzeichnis
EINLEITUNG Vorbemerkungen Gültigkeit der Konformitätserklärung Herstellerangaben SICHERHEIT Warnstufen Wichtige Sicherheitshinweise Bestimmungsgemäße Verwendung Anforderung an die Zielgruppe Pflichten des Betreibers PRODUKTBESCHREIBUNG Lieferumfang Aufbau Symbole und Anschlüsse Schaltplan Technische Daten BEDIENUNG Inbetriebnahme Reinigung Lagerung Entsorgung Instandhaltung HILFE Gewährleistung Kundendienst 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 4: Einleitung
Lade- und Batterietechnik, Diagnosesysteme, Batterie- und Zellmanagement sowie die fahrzeugweite Mess- und Diagnosetechnik in das Portfolio der Stodia. Mit Erfahrung in der Software- und Hardwareentwicklung ist die Stodia GmbH immer ein verlässlicher Partner an Ihrer Seite – vom Prototypen bis zur Serie – MADE IN GERMANY. -
Seite 5: Sicherheit
Sicherheit Diese Bedienungsanleitung ist ausschließlich gültig für folgendes Produkt: Artikelnummer: 22102770 Bezeichnung: Hochvolt-Prüfadapter VAS 6558A/42 Warnstufen Dieses Kapitel informiert Sie über die Warnstufen, die Sie in dieser Bedienungsanleitung finden. GEFAHR Bei Missachtung des Sicherheitshinweises WIRD Tod oder schwere Körperverletzung die... -
Seite 6: Wichtige Sicherheitshinweise
Defekte und beschädigte Produkte können den Schutz vor elektrischer Spannung nicht sicher gewährleisten! • Verhindern Sie, dass das Produkt mit Chemikalien in Verbindung kommt! • Tauschen Sie ein defektes oder beschädigtes Produkt sofort aus! • Versuchen Sie niemals, das Produkt zu reparieren oder manipulieren! 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 7: Bestimmungsgemäße Verwendung
Anforderungen an die Zielgruppe erfüllt. Der Betreiber ist darüber hinaus für die Einhaltung folgender Punkte verantwortlich: • Der Messadapter befindet sich stets im einwandfreien und mangelfreien Zustand. • Die regelmäßigen Prüffristen des Messadapters werden eingehalten und protokolliert. 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 8: Produktbeschreibung
Lieferumfang Prüfen Sie unverzüglich den Zustand und die Vollständigkeit des Lieferumfangs. Bei Mängeln nehmen Sie umgehend Kontakt mit dem Hersteller auf. (1) Hochvolt-Prüfadapter (2) USB-Stick mit Bedienungsanleitungen Aufbau Aufbau des Produkts: (1) Prüfbuchsen (siehe Schaltplan) (2) Anschlussstecker 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 9: Symbole Und Anschlüsse
Das Prüfsiegel kennzeichnet das Produkt als zugelassen für den Einsatz in Werk- und Produktionsstätten des Fahrzeugherstellers. Kennzeichnung, dass das Produkt für Messungen bis maximal 300VAC nach IEC 61010-31 vorgesehen ist. Für den Eingangs- und Ausgangsstrom sind die maximal zulässigen Werte angegeben. Schaltplan-Schema (siehe Schaltplan) 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 10: Schaltplan
DE | Produktbeschreibung Das Produkt verfügt über folgende Anschlussbuchsen: Anschluss Funktion L1-Buchse L2-Buchse L3-Buchse N-Buchse PE-Buchse Schaltplan 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 11: Technische Daten
-20°C bis 60°C -20°C bis 60°C Höhe über NN max. 2000m Keine Einschränkung. Luftfeuchtigkeit max. 80% bis 31°C, linear max. 85% abfallend auf 50% bei 40°C Keine Kondensation zulässig. Maximal zulässige relative Luftfeuchtigkeit 60%, falls korrosive Gas/Luft vorhanden ist. 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 12: Bedienung
• Setzen Sie das Produkt ausschließlich an zertifiziert spannungsfrei geschalteten Hochvolt-Systemen und Komponenten ein! WARNUNG Lebensgefahr durch elektrische Spannung! Die elektrische Spannung in Hochvolt-Systemen ist lebensgefährlich und kann zum Tode durch Stromschlag führen! • Setzen Sie das Produkt nur für den vom Fahrzeughersteller vorgesehenen Anwendungsbereich ein! 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 13: Inbetriebnahme
Beachten Sie die Sicherheitshinweise. 2. Verbinden Sie den Anschlussstecker mit der abgezogenen Buchse der zu prüfenden Verbindung. 3. Verbinden Sie das Hochvolt-Messmodul gemäß der geführten Fehlersuche mit dem Hochvolt-Prüfadapter. Sie können nun die Messungen gemäß der geführten Fehlersuche ausführen. 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 14: Reinigung
Beachten Sie die Sicherheitshinweise! Die nationalen und lokalen Anforderungen zur regelmäßigen Prüfung sind einzuhalten! Überprüfen Sie das Produkt im Abstand von höchstens 24 Monaten auf seine Funktion. Für eine fachgerechte Funktionsprüfung wenden Sie sich an den Hersteller. 12.VW.2210.2770_BA_V01_DE VAS 6558A/42... -
Seite 15: Hilfe
DE | Hilfe Hilfe Gewährleistung Stodia GmbH gewährt ab dem Kaufdatum eine Gewährleistungszeit von 24 Monaten. Die Gewährleistung bezieht sich auf eindeutig nachweisbares defektes Funktionsmaterial und Verarbeitungsfehler. Weitere Informationen zu Gewährleistungsbedingungen entnehmen Sie den AGB auf der Website des Herstellers. - Seite 16 Volkswagen Aktiengesellschaft K-GVO-LW Konzern After Sales – Group Service Literatur und Systeme Werkstattausrüstung Brieffach 011/4915 38442 Wolfsburg Nur zum internen Gebrauch Technische Änderungen vorbehalten Stand 03/2022 12.VW.2210.2770_BA_V01_DE VAS 6558A/42...
