Bildschirm 2: - Hydraulik
Bildschirm 3:
Software-Versionen des Hauptmoduls des Reglers (MA) USB-Kommunikationsmodul (UA) und des
Ausführungsmoduls (1A).
Die Rückkehr zum Hauptbildschirm erfolgt nach dem erneuten Drücken
3.4 Software-Update des Reglers
!
Die Funktion ist für den Service und geschulte Benutzer vorgesehen. Unsachgemäße Software-Updates können
zur Sperrung des Reglers führen.
Der Regler ist mit einem Anschluss für den Anschluss eines externen USB-Speichers "Pendrive" und die Funktion der
Änderung (Update) der Software ausgestattet. Um es zu nutzen, gehen Sie folgendermaßen vor:
1. Bereiten Sie einen typischen USB-Stick für den Einsatz in PCs unter Windows (FAT16 oder FAT32
Datensystem) vor.

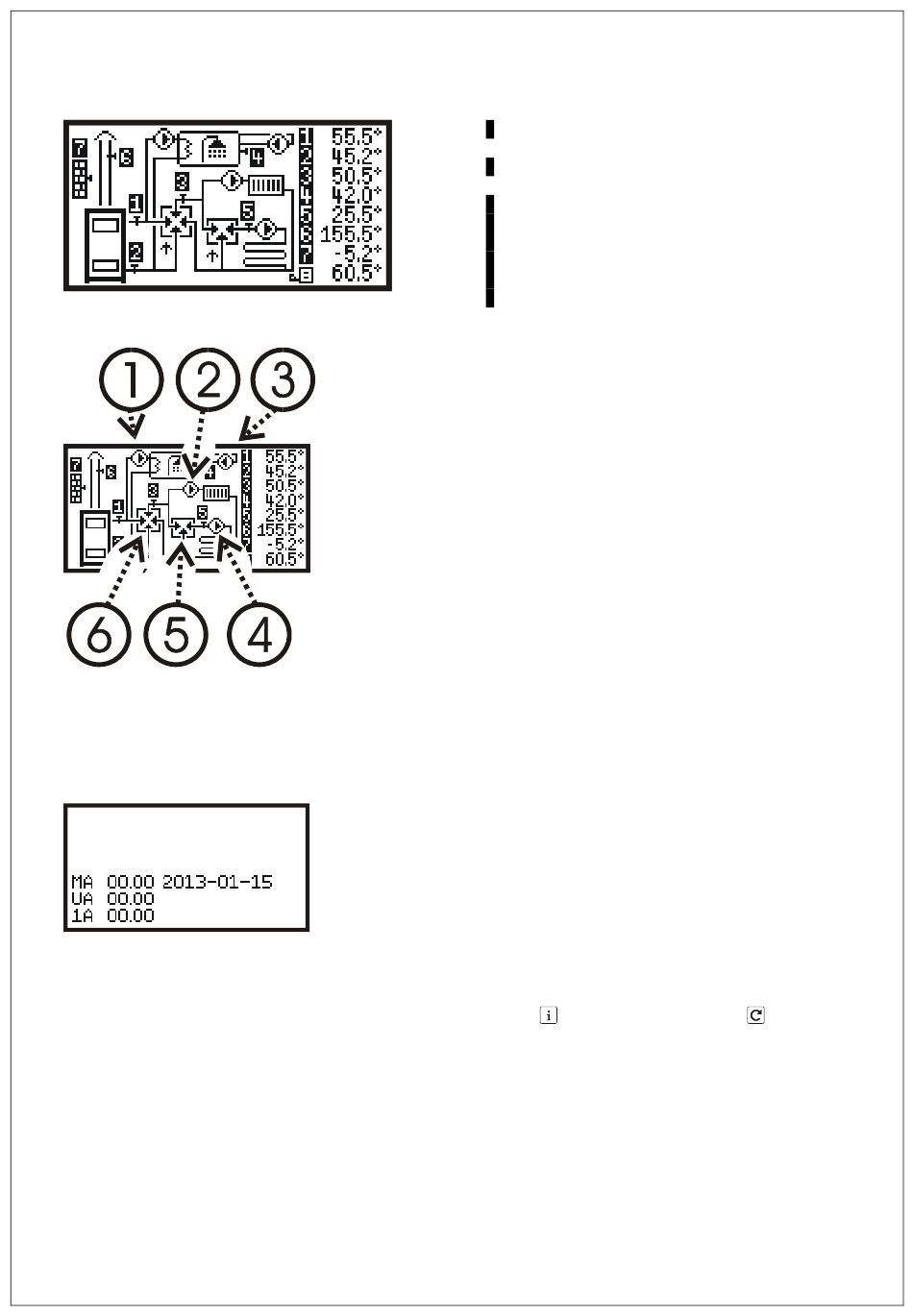

Auf der rechten Seite des Bildschirmes nummerische
Werte zeigen:
1 Indikationen des Temperatursensors des Kessels
VERSORGUNG
2 Indikationen des Temperatursensors des Kessels
RÜCKKEHR
3 Indikationen des Temperatursensors CO1
4 Indikationen des Temperatursensors CWU
5 Indikationen des Temperatursensors CO2
6 Indikationen des Temperatursensors ABGASE
7 Indikationen des Temperatursensors AUSSEN
8 (Symbol des Kessels) SOLL Temperatur DES
KESSELS d.h. berechnet durch den Regler
!
Achtung: beim Mangel an einem Sensor wird: „--.-"
angezeigt
!
Achtung: wenn eine Eingangsinbetriebnahme
eingestellt wurde (zeitliches sperren des
Rückkehrschutzes), dann werden die Indikationen der
Kesseltemperatur RÜCKKEHR 2 ein nach den anderen
angezeigt, mit der Zeit die bis Ende der Inbetriebnahme
geblieben ist
Feld der Gerätearbeit:
(1) Pumpe CWU
(2) Pumpe CO1
(3) Zirkulationspumpe CR
(4) CO2-Pumpe
(5) 3-Weg Mischventil des Kreises CO2 (Pfeil nach
oben - Öffnung nach unten - Schließen)
(6)) Hauptmischventil (Pfeil zeigt nach oben –
Öffnung, nach unten - Schließen)
oder im beliebigen Moment
