2.2 Beschreibung der Komponenten

2.2.1 Bedientasten

Die Bedientasten dienen zur manuellen Steuerung des RX-MP3-Players. Es stehen insgesamt 4
Bedientasten, mit unterschiedlichen Funktionen zur Verfügung. Die Funktion der einzelnen Tasten ist
im Menü und im Betrieb unterschiedlich.

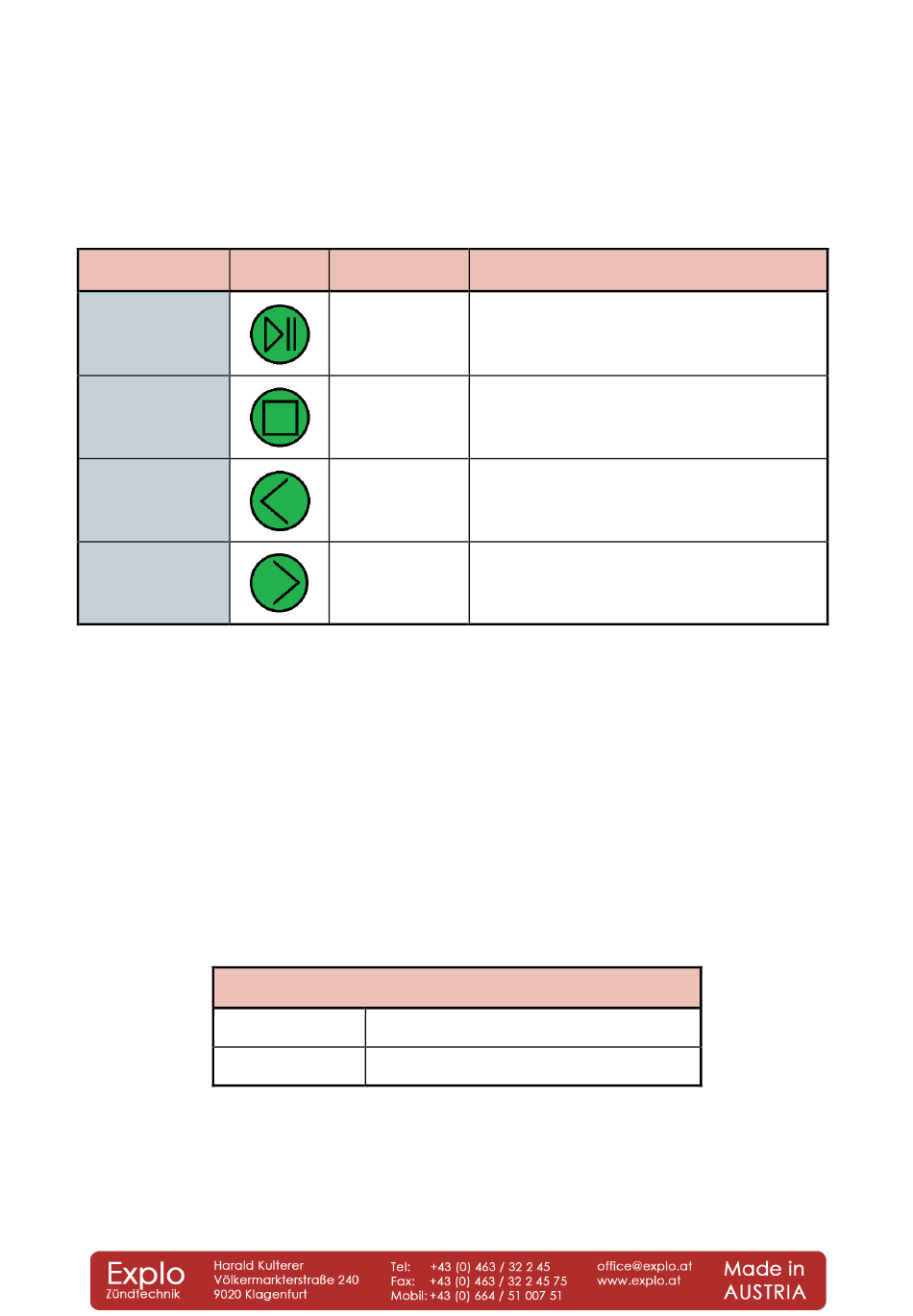

Bezeichnung Symbol
Play/Pause-Taste
Stop-Taste
Minus-Taste
Plus-Taste

2.2.2 CF-Kartenslot

In den CF-Kartenslot kann die CF (Compact Flash)-Speicherkarte mit den Audiodateien eingeführt
werden. Bitte die CF-Karte beim Transportieren des Gerätes aus dem Slot entfernen, da mechanische
Belastungen auf eine angesteckte CF-Karte den Kartenslot maßgeblich beschädigen können.
Bei der MP3-Player-Variante mit 2 CF-Kartenslots stehen zwei CF-Kartenslots für die zusätzlichen
Audioausgänge zur Verfügung. Bei der Ansteuerung des Players werden beide Kartenslots gleichzeitig
angesteuert.

2.2.3 Status-LEDs

Links und rechts neben den Bedientasten befinden sich zwei rote Status-LEDs. Diese dienen zur
optischen Ausgabe beim Erhalt von Funksignalen.
1x langes Blinken
3x kurzes Blinken

2.2.4 Display

Am beleuchteten Display werden alle wichtigen Informationen zum MP3-Player und zu den Tracks,
sowie das Menü dargestellt.
Funktion Menü
OK / Bestätigen Abspielen/Pausieren des Tracks
ESC / Zurück Track stoppen (Abspielzeit wird auf 0 gesetzt)
Minus Vorheriger Track (Skip backward)
Plus Nächster Track (Skip forward)
Rote LED im Betrieb
Start-, Pause- oder Stop-Signal empfangen
Testsignal wurde empfangen
Funktion im Betrieb
5
