Pos: 1.1 /1_HADEF/---TITELSEITE/Symbole/Ländersymbol @ 0\mod_1171286564146_6.docx @ 33 @ @ 1
Pos: 1.2 /1_HADEF/---TITELSEITE/Allgemein/Titel - BA @ 0\mod_1171286931725_6.docx @ 37 @ @ 1

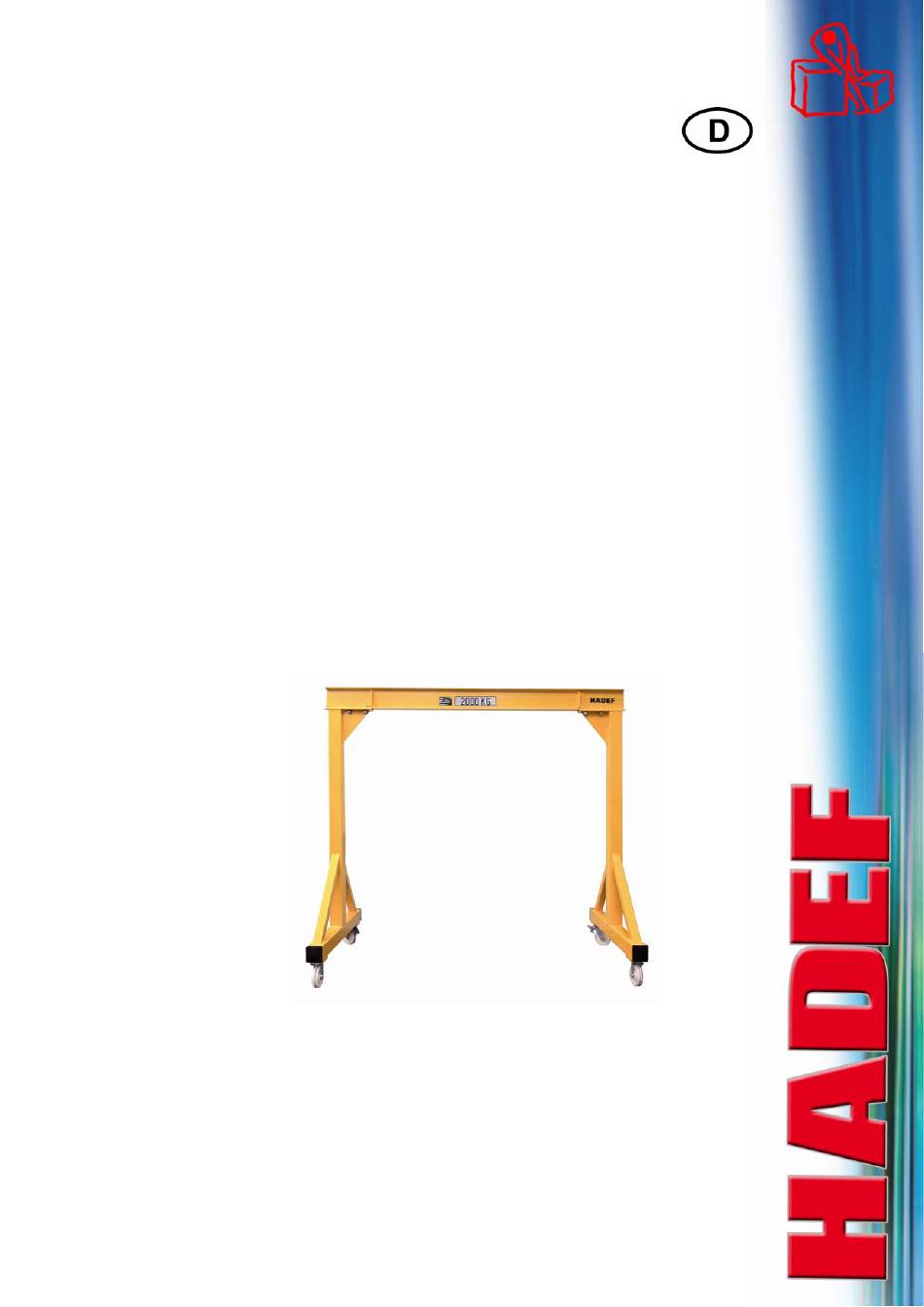

Montage,- Betriebs-
und Wartungsanleitung
Pos: 1.3 /1_HADEF/---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.docx @ 67 @ @ 1
HADEF Portalkran
Typ 800
Pos: 1.4 /1_HADEF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.docx @ 200 @ @ 1
Pos: 1.5 /1_HADEF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.docx @ 200 @ @ 1
Pos: 1.6 /1_HADEF/---TITELSEITE/Abbildung/800 @ 3\mod_1373533588722_0.docx @ 26929 @ @ 1
5.52.800.00.00.00
Rev.00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HADEF 800

Inhaltszusammenfassung für HADEF 800

  • Seite 1 Pos: 1.3 /1_HADEF/---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.docx @ 67 @ @ 1 HADEF Portalkran Typ 800 Pos: 1.4 /1_HADEF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.docx @ 200 @ @ 1 Pos: 1.5 /1_HADEF/---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.docx @ 200 @ @ 1 Pos: 1.6 /1_HADEF/---TITELSEITE/Abbildung/800 @ 3\mod_1373533588722_0.docx @ 26929 @ @ 1 5.52.800.00.00.00 Rev.00...

  • Seite 2: Inhaltsverzeichnis

    © by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de...
  • Seite 3 Wiederkehrende Prüfungen.................... 20 12.2 Inspektionsintervalle ....................... 20 Wartung ..................... 21 Störung ....................22 Abhilfe ....................23 Außerbetriebnahme ................24 16.1 Vorübergehende Außerbetriebnahme ................24 16.2 Endgültige Außerbetriebnahme/Entsorgung ..............24 Pos: 5.1 /1_HADEF/1--INFORMATION/*Ü1*/#.Kapitel - Information @ 0\mod_1174470941082_6.docx @ 810 @ @ 1 5.52.800.00.00.00...

  • Seite 4: Information

    Wir verweisen auf die vorgeschriebenen Prüfungen der Geräte vor der ersten Inbetriebnahme, vor einer Wiederinbetriebnahme und auf die regelmäßig wiederkehrenden Prüfungen. In anderen Ländern sind zusätzlich die dort geltenden nationalen Vorschriften zu beachten. Pos: 6.1 /1_HADEF/2--SICHERHEIT/*Ü1*/#. Kapitel - Sicherheit @ 0\mod_1172054959462_6.docx @ 170 @ @ 1 5.52.800.00.00.00...

  • Seite 5: Sicherheit

    Pos: 6.2.2.2 /1_HADEF/---ALLGEMEIN/Hinweise/WARNUNG - Keine konstuktiven Änderungen @ 0\mod_1176797173443_6.docx @ 4703 @ @ 1 WARNUNG! Es ist nicht zulässig konstruktive Veränderungen an dem Gerät vorzunehmen Pos: 6.2.3 /1_HADEF/2--SICHERHEIT/Allgemein/Anforderungen an das Bedienpersonal/05.Anforderungen an das Bedienpersonal @ 0\mod_1172055544978_6.docx @ 177 @ @ 1 5.52.800.00.00.00...

  • Seite 6: Anforderungen An Das Bedienpersonal

    Gewährleistungsansprüche.  Bei eigenmächtigen Umbauten an den Geräten durch den Betreiber erlischt Haftung und Garantie Pos: 6.4 /1_HADEF/2--SICHERHEIT/Bestimmungsgemäße Verwendung/10.APK+800 @ 2\mod_1300956838933_6.docx @ 18499 @ @ 1 Verfahren von Lasten auf ebenen und befestigten Böden. In Verbindung mit Hebezeugen auch vertikales Heben und Senken nichtgeführter Lasten.

  • Seite 7: Grundlegende Sicherheitsmaßnahmen

    Pos: 6.8 /1_HADEF/2--SICHERHEIT/Grundlegende Sicherheitshinweise/7.Alle Krane @ 2\mod_1300889024587_6.docx @ 18445 @ @ 1  Gesonderte Montage-, Bedienungs- und Wartungsanleitung der Hebezeuge beachten  Lastpendeln und Bremswege beachten  Bei Portalkranen für ausreichende Standsicherheit sorgen Pos: 7.1 /1_HADEF/3--TRANSPORT/LAGERUNG/*Ü1*/#. Kapitel - Transport und Lagerung @ 0\mod_1172058584305_6.docx @ 188 @ @ 1 5.52.800.00.00.00...

  • Seite 8: Transport Und Lagerung

     Das Gerät an einem sauberen und trockenen Ort lagern  Das Gerät vor Verschmutzung, Feuchtigkeit und Schäden durch geeignete Abdeckung schützen  Ketten, Haken, Seile und Bremsen vor Korrosion schützen. Pos: 8.1 /1_HADEF/4--BESCHREIBUNG/*Ü1*/#.Kapitel - Beschreibung @ 0\mod_1172065358380_6.docx @ 213 @ @ 1 5.52.800.00.00.00...

  • Seite 9: Beschreibung

    Funktionsbeschreibung In der Standartversion ist der Portalkran mit zwei festen und zwei drehbaren Laufrädern ausgestat- tet. Zu Transportzwecken wird der Portalkran demontiert geliefert. Pos: 8.3.3 /1_HADEF/4--BESCHREIBUNG/Krane/Wichtige Bauteile/800 @ 3\mod_1373537809583_6.docx @ 26951 @ @ 1 Wichtige Bauteile 4.4.1 Laufträger Einzelträger aus Profilstahl 4.4.2...

  • Seite 10: Technische Daten

    Technische Daten Technische Daten Pos: 9.2.1 /1_HADEF/5--TECHNISCHE DATEN/Krane/800/800 Tabelle 1 @ 3\mod_1373546944463_6.docx @ 26970 @ @ 1 optional Bild 2 Tragfähigkeit Maße in mm Gewicht Spannweite S bis Laufbahnhöhe H1 2500 3180 2640 2040 1500 3000 3180 3140 2540 1500...
  • Seite 11 Technische Daten Pos: 9.2.2 /1_HADEF/5--TECHNISCHE DATEN/Krane/800/800 Tabelle 2 @ 3\mod_1373893446079_6.docx @ 27100 @ @ 1 Tragfähigkeit Maße in mm Gewicht Spannweite S bis Laufbahnhöhe 2500 3200 2640 1840 1500 3000 3200 3140 2340 1500 3500 3200 3640 2840 1500 3000...
  • Seite 12 2400 1108 3500 5360 3720 2320 2400 1136 4000 5360 4220 2820 2400 1165 4500 5360 4720 3320 2400 1193 5000 5360 5220 3820 2400 1222 Pos: 10.1 /1_HADEF/6--MONTAGE/*Ü1*/#. Kapitel - Montage @ 0\mod_1172127582099_6.docx @ 253 @ @ 1 5.52.800.00.00.00...

  • Seite 13: Montage

    Pos: 10.3.1 /1_HADEF/6--MONTAGE/Krane/800/01 Grundsätzliches @ 3\mod_1373550078517_6.docx @ 26989 @ @ 1 Grundsätzliches Der Träger muss horizontal und Trägerstützen der Seitengestelle müssen vertikal ausgerichtet werden. Pos: 10.3.2 /1_HADEF/6--MONTAGE/Krane/800/02 Gefahren bei Montage @ 3\mod_1373550108641_6.docx @ 26995 @ @ 1 Gefahren bei Montage VORSICHT! ...

  • Seite 14: Demontage

    Montage Demontage Evtl. eingehängte Laufkatzen und Hebezeuge müssen vor dem Abbau des Kranes abgenommen werden. Die Demontage erfolgt in umgekehrter Reihenfolge der Montage. Pos: 10.4 /1_HADEF/6--MONTAGE/Werkzeuge/APK+800 @ 2\mod_1286365097194_6.docx @ 15843 @ @ 1 Werkzeuge Keine Spezialwerkzeuge notwendig. Größe Werkzeug div.

  • Seite 15: Bedienung

    Sie müssen vom Unternehmer zum Bedienen des Gerätes beauftragt sein. Der Unternehmer muss dafür sorgen, dass die Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist. Pos: 12.1 /1_HADEF/9--INBETRIEBNAHME/*Ü1*/#. Kapitel - Inbetriebnahme @ 0\mod_1177486166685_6.docx @ 5392 @ @ 1 5.52.800.00.00.00...

  • Seite 16: Inbetriebnahme

    Wir verweisen auf die vorgeschriebenen Prüfungen der Geräte vor der ersten Inbetriebnahme, vor einer Wiederinbetriebnahme und auf die regelmäßig wiederkehrenden Prüfungen. In anderen Ländern sind zusätzlich die dort geltenden nationalen Vorschriften zu beachten. Pos: 13.1 /1_HADEF/10-SICHERHEITSPRÜFUNG/*Ü1*/#. Kapitel - Sicherheitsprüfung @ 0\mod_1172647514342_6.docx @ 400 @ @ 1 5.52.800.00.00.00...

  • Seite 17: Sicherheitsprüfung

    Pos: 13.2 /1_HADEF/10-SICHERHEITSPRÜFUNG/Allgemein/01.Sicherheitsprüfung Alle @ 0\mod_1178197796463_6.docx @ 5699 @ @ 1 Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob:  ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. Pos: 14.1 /1_HADEF/11-FUNKTIONSPRÜFUNG/*Ü1*/#. Kapitel - Funktiosprüfung @ 0\mod_1176446880639_6.docx @ 4027 @ @ 1 5.52.800.00.00.00...

  • Seite 18: Funktionsprüfung

    Funktionsprüfung Funktionsprüfung Pos: 14.2.1 /1_HADEF/11-FUNKTIONSPRÜFUNG/Funktionsprüfung/800 @ 3\mod_1373888992870_6.docx @ 27045 @ @ 1 10.1 Kontrollen vor dem ersten Start Aufbau  alle Schrauben- und sicherheitsrelevanten Verbindungen prüfen. Standsicherheit  Auf ebenen, rutschfesten Untergrund achten. 10.2 Funktionsprüfung Radbremsen (optional)  Funktion der Radbremsen prüfen.

  • Seite 19: Instandhaltung

    Die angegebenen Überwachungs- und Wartungsintervalle gelten für normale Bedingungen und Ein-Schicht- Betrieb. Bei erschwerten Einsatzbedingungen, wie z.B. häufigem Betrieb unter Volllast oder besonderen Umgebungsbedingungen wie z.B. Hitze, Staub etc., müssen die Intervalle entsprechend verkürzt werden. Pos: 16.1 /1_HADEF/13-PRÜFUNG/*Ü1*/#. Kapitel - Prüfung @ 0\mod_1173264087196_6.docx @ 506 @ @ 1 5.52.800.00.00.00...

  • Seite 20: Prüfung

    In Deutschland sind die Unfallverhütungsvorschriften BGV D6, BGV D8, BGR500 und DIN 15020 zu beachten. In anderen Ländern gelten die o.g. Prüfungen und die nationalen Sicherheitsvorschriften der einzelnen Länder. Pos: 16.3 /1_HADEF/13-PRÜFUNG/Krane/800/Prüfungsintervalle @ 3\mod_1373889787209_6.docx @ 27076 @ @ 1 12.2 Inspektionsintervalle tägliche...

  • Seite 21: Wartung

    Wartung Wartung Pos: 17.2 /1_HADEF/14-WARTUNG/Krane/APK+800/AKP+800 @ 2\mod_1286374384110_6.docx @ 15907 @ @ 1 Die Krane sind nahezu wartungsfrei. Die Wartung beschränkt sich bei fahrbaren Ausführungen auf die Reinigung der Räder. Pos: 18.1 /1_HADEF/15-STÖRUNG/*Ü1*/#. Kapitel - Störung @ 0\mod_1172648295608_6.docx @ 412 @ @ 1...

  • Seite 22: Störung

    Störungen, die durch Verschleiß oder Beschädigungen von Bauteilen wie Seilen, Ketten, Kettenräder, Achsen, Lager, Bremsenteilen usw. entstehen, sind durch Austausch der betreffenden Teile gegen Originalersatzteile zu beseitigen Pos: 19.1 /1_HADEF/16-ABHILFE/*Ü1*/#. Kapitel - Abhilfe @ 0\mod_1176707716661_6.docx @ 4299 @ @ 1 5.52.800.00.00.00...

  • Seite 23: Abhilfe

    Kran prüfen, in Fachwerkstatt richten lassen. Laufkatze fährt nicht Bremse festgezogen Bremse lösen – ziehen am grünen Gurtband schwergängiges Fahren des Kranes Radbremsen blockiert Bremsen lösen, Räder ggf. reinigen Pos: 20.1 /1_HADEF/17-AUßERBETRIEBNAHME/*Ü1*/#. Kapitel - Außerbetriebnahme @ 0\mod_1172648336045_6.docx @ 416 @ @ 1 5.52.800.00.00.00...

  • Seite 24: Außerbetriebnahme

     Umweltgerechte Entsorgung der Betriebsmittel. 16.1 Vorübergehende Außerbetriebnahme  Maßnahmen wie vor.  Kapitel "Lagerung" und "Transport" lesen. 16.2 Endgültige Außerbetriebnahme/Entsorgung  Maßnahmen wie vor.  Geräte nach der Demontage umweltgerecht entsprechend der Inhaltsstoffe entsorgen. === Ende der Liste für Textmarke Inhalt === 5.52.800.00.00.00...
