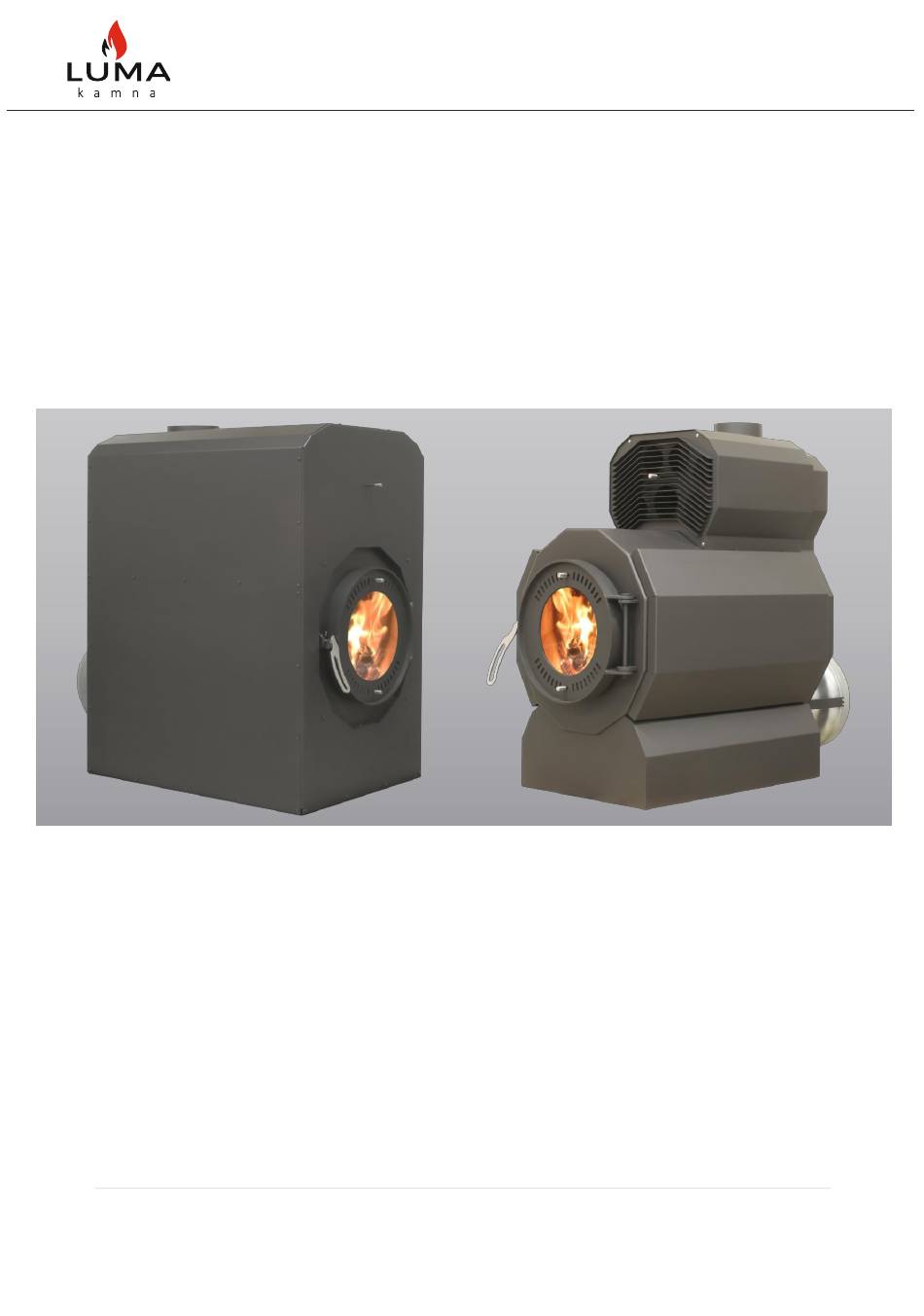

- Seite 1 Warmluftofen DORY und DORY Box Anleitung zur Installation und zum Betrieb von DORY und DORY Box Warmluftofen LUMA–kamna s.r.o. Nádražní 403, 386 01 Strakonice Tschechische Republik mobil : +420 735 168 970, 971 e-mail : info@luma-kamna.cz www.lumakamna.cz S e i t e...
-
Seite 2: Inhaltsverzeichnis
Warmluftofen DORY und DORY Box 1. Inhalt Technische Beschreibung ......................4 Warmluftofen DORY ......................4 Warmluftofen DORY Box ...................... 4 Wichtige Informationen ........................ 4 Empfehlungen ..........................5 Installationsanleitung ........................5 Geräteanschluss von DORY und DORY Box ................5 Anschluss des Ofens DORY Box an die Warmluftverteilung ..........6 Bedienungsanleitung ........................ - Seite 3 Warmluftofen DORY und DORY Box Beanstandung ........................14 10. Automatischer Lüfterdrehzahlregler mit LCD-Anzeige ............... 15 10.1 Allgemeine Informationen ....................15 10.2 Vorteile..........................15 10.3 Kontrolle ..........................15 10.4 Fehlerbedingungen ......................17 10.5 Einstellung ........................... 17 10.6 Technische Daten ......................... 17 10.7 Beschreibung........................
-
Seite 4: Technische Beschreibung
Warmluftofen DORY und DORY Box 2. Technische Beschreibung Warmluftofen DORY Warmluft-Holzöfen mit Wärmetauscher und Ventilator sind zum Nachheizen und Beheizen von Lagerhallen, Werkstätten, Industriegebäuden sowie Freizeitbetrieben bestimmt, wo die thermische Behaglichkeit erhöht werden soll, wozu auch die Wahrnehmung der Flamme beiträgt . Der Kaminofen ist für eine normale Umgebung ohne Explosionsgefahr und ohne flüchtige Substanzen ausgelegt und darf nicht an Orten verwendet werden, an denen er der Witterung ausgesetzt wäre. -
Seite 5: Empfehlungen
Warmluftofen DORY und DORY Box Vor Beginn der Arbeiten, die zu einer Umgebungsänderung in dem Bereich, in dem der Ofen installiert ◆ ist (z. B. Arbeiten mit Farben, Klebstoffen usw.) führen können, müssen der Ofen abgeschaltet und der Lüfter vom Stromnetz getrennt werden. Die Demontage, Montage und Reinigung des Wärmetauschers oder des Ofens erfolgen immer im ◆... -
Seite 6: Anschluss Des Ofens Dory Box An Die Warmluftverteilung
Warmluftofen DORY und DORY Box Datenblatt entsprechen. Die minimal erforderliche effektive Höhe des Schornsteinzugs beträgt 5 m, gerechnet vom Eingang zum Schornstein. In einem geschlossenen beheizten Raum (Stätte) muss eine ausreichende Luftzufuhr für die Verbrennung /h vorhanden sein. Die Rauchrohre sollen so kurz wie möglich sein und leicht ansteigen von ca. -
Seite 7: Erstinbetriebnahme Vom Warmluftofen
Warmluftofen DORY und DORY Box Erstinbetriebnahme vom Warmluftofen Vergessen Sie nicht das Zubehör, d. h. den Textilhandschuh und die Vermiculitplatten, vor der ersten Inbetriebnahme aus dem Feuerraum des Ofens zu entfernen. Die Vermiculitplatten werden auf die Oberrohre nebeneinander im Ofen eingestellt. Stellen Sie diese Platten in die oberen Vergasungsröhrchen so ein, indem Sie die Splinte herausnehmen, das erste Vergasungsröhrchen ein wenig zur Seite herausschieben, es nach unten kippen und daraufhin vollständig entfernen. -
Seite 8: Reinigungsrakel
Warmluftofen DORY und DORY Box Schornsteinkörper zu erwärmen und damit zugleich dessen ordnungsgemäße Funktion zu gewährleisten. Öffnen Sie die Primärluftregler bis zum Maximum. Nach der Anfeuerung muss die Ofentür geschlossen werden. Sobald der Brennstoff mit den Luftzufuhrreglern richtig angefangen hat zu brennen, stellen Sie eine leise, eher gedämpfte Verbrennung ein. -
Seite 9: Brennstoff-Nachfüllen
Warmluftofen DORY und DORY Box 6.6 Brennstoff-Nachfüllen Um zu verhindern, dass während der Brennstoff-Füllung Rauchgase in den Raum entweichen, wird es empfohlen, die Luftregler in der Tür ca. 5 bis 10 Sekunden vor dem Öffnen der Ofentür vollständig zu öffnen. Danach öffnen Sie leicht zuerst die Lade-Tür, warten Sie einige Sekunden ab, bis die Rauchgase in den Schornstein aufgesaugt werden, und erst dann öffnen Sie die Tür vollständig. -
Seite 10: Reinigung Und Instandhaltung
Warmluftofen DORY und DORY Box In der Regel ist es nicht erforderlich, die Asche unmittelbar nach einer Anheizung zu entleeren (ein Vorteil eines völligen Ausbrennens unverbrannter Kohlenstoffe von der vorherigen Anheizung). Die Asche ist dann zu entleeren, sobald die Unterkante des Feuerraums voll ist. 7. -
Seite 11: Dichtungsschnüre Und - Bände
Warmluftofen DORY und DORY Box vorgesehenen Bürste gereinigt werden. Eine weitere Möglichkeit zur Reinigung des Wärmetauschers ist die Verwendung eines Aschesaugers. Der Wärmetauscher des DORY Box-Ofens muss mindestens einmal vollständig gereinigt werden, normalerweise nach der Heizsaison. Bei schlechten Schornsteinzug oder bei Verwendung von minderwertigem Brennstoff sogar noch häufiger. -
Seite 12: Ventilator
In Übereinstimmung mit allen in dieser Betriebsanleitung festgelegten Regeln für Installation, Betrieb und Wartung ist der Hersteller (Lieferant) LUMA-kamna s. r.o. 24 Monate vom Zeitpunkt der Übernahme durch den Benutzer dafür verantwortlich, dass das Produkt während der gesamten Garantiezeit die durch technische Standards, diese Anleitung und Typenschild-Daten festgelegten Eigenschaften aufweist. -
Seite 13: Garantiebedingungen
Die Frist für die Reklamationserledigung beträgt 30 Tage ab Datum des Vorbringens. Tatsächlichkeiten zur Nichtanerkennung eines Anspruchs LUMA-kamna s. r. o. übernimmt keine Haftung insbesondere für Schäden und Mängel der Anlage oder deren Teile, die verursacht wurden durch: äußere chemische oder physikalische Einwirkung während des Transports, unsachgemäße ◆... -
Seite 14: Beanstandung
Warmluftofen DORY und DORY Box schlechte Bedienung, Überlastung der Heizungsanlage (z. B. offene Lade-Tür) und ◆ nachfolgende Beschädigung der Heizungsanlage-Konstruktion (z. B. Einbrennen des Deflektors, Verformung der Ofenkonstruktion) Lackschäden durch Nichtbeachtung der Anweisungen für die Erstinbetriebnahme des Geräts ◆ Lackschäden durch Nichteinhaltung der stündlichen Brennstoffmenge und Überhitzung ◆... -
Seite 15: Automatischer Lüfterdrehzahlregler Mit Lcd-Anzeige
Warmluftofen DORY und DORY Box 10. Automatischer Lüfterdrehzahlregler mit LCD-Anzeige 10.1 Allgemeine Informationen Der LTR-Regler regelt die erwärmte Luft von Warmluftofen mit einem Wärmetauscher. Die Regelung ermöglicht manuelle oder automatische Steuerung der Lüfterdrehzahl. Im Automatikmodus werden die Fragen entsprechend der Lufttemperatur im Wärmetauscher gesteuert. Der Controller ermöglicht die Steuerung von Lüftern bis zu 280 VA. - Seite 16 Warmluftofen DORY und DORY Box + und - ) wählen die einzelnen Lüfterstufen. Die einzelnen Stufen werden Die Tasten ( auf dem Display neben dem Lüftersymbol angezeigt. Hier werden die Zustände angezeigt - der Off- Lüfter ist ausgeschaltet, 01 bis 05 signalisiert die minimale bis maximale Lüfterdrehzahl. Im manuellen Modus wird die Geschwindigkeit nicht durch die Temperatur gesteuert, sondern nur durch die manuelle Einstellung.
-
Seite 17: Fehlerbedingungen
Warmluftofen DORY und DORY Box 10.4 Fehlerbedingungen Wenn die Lufttemperatur im Wärmetauscher höher als 100 °C ist, Der Alarm ertönt intermittierend und das Display zeigt die Hi anstelle von Temperatur an. Der Lüfter läuft mit maximaler Geschwindigkeit. Wenn die Temperatur unter 100 °C fällt, wird der Alarm ausgeschaltet und die Steuerung regelt die Lüftergeschwindigkeit wieder entsprechend der Lufttemperatur im Wärmetauscher. -
Seite 18: Beschreibung
Warmluftofen DORY und DORY Box 10.7 Beschreibung 18 | S e i t e... -
Seite 19: Garantiebedingungen
Warmluftofen DORY und DORY Box 10.8 Garantiebedingungen Für das Produkt wird eine Garantie von 24 Monaten ab Verkaufsdatum gewährt. Während dieser Zeit wird das Gerät im Falle eines Defekts, der aufgrund eines Herstellungsfehlers am Gerät verursacht wurde, kostenlos repariert. Wenn Sie eine Garantiereparatur anfordern, muss der Kaufbeleg mit dem Gerät vorgelegt werden. -
Seite 20: Bildanhang
Warmluftofen DORY und DORY Box 11. Bildanhang 11.1 Beschreibung der Warmluftofen DORY 20 | S e i t e... -
Seite 21: Beschreibung Der Warmluftofen Dory Box
Warmluftofen DORY und DORY Box 11.2 Beschreibung der Warmluftofen DORY Box 21 | S e i t e... -
Seite 22: Demontage Des Wärmetauschers Dory
Warmluftofen DORY und DORY Box Demontage des Wärmetauschers DORY 11.3 22 | S e i t e... -
Seite 23: Demontage Des Wärmetauschers Dory Box
Warmluftofen DORY und DORY Box 11.4 Demontage des Wärmetauschers DORY Box 23 | S e i t e... -
Seite 24: Dory 30
Warmluftofen DORY und DORY Box 11.5 DORY 30 24 | S e i t e... -
Seite 25: Dory 30 Box
Warmluftofen DORY und DORY Box 11.6 DORY 30 Box 25 | S e i t e... -
Seite 26: Dory 40
Warmluftofen DORY und DORY Box 11.7 DORY 40 26 | S e i t e... -
Seite 27: Dory 40 Box
Warmluftofen DORY und DORY Box 11.8 DORY 40 Box 27 | S e i t e... -
Seite 28: Dory 50
Warmluftofen DORY und DORY Box 11.9 DORY 50 28 | S e i t e... -
Seite 29: Dory 50 Box
Warmluftofen DORY und DORY Box 11.10 DORY 50 Box 29 | S e i t e...
