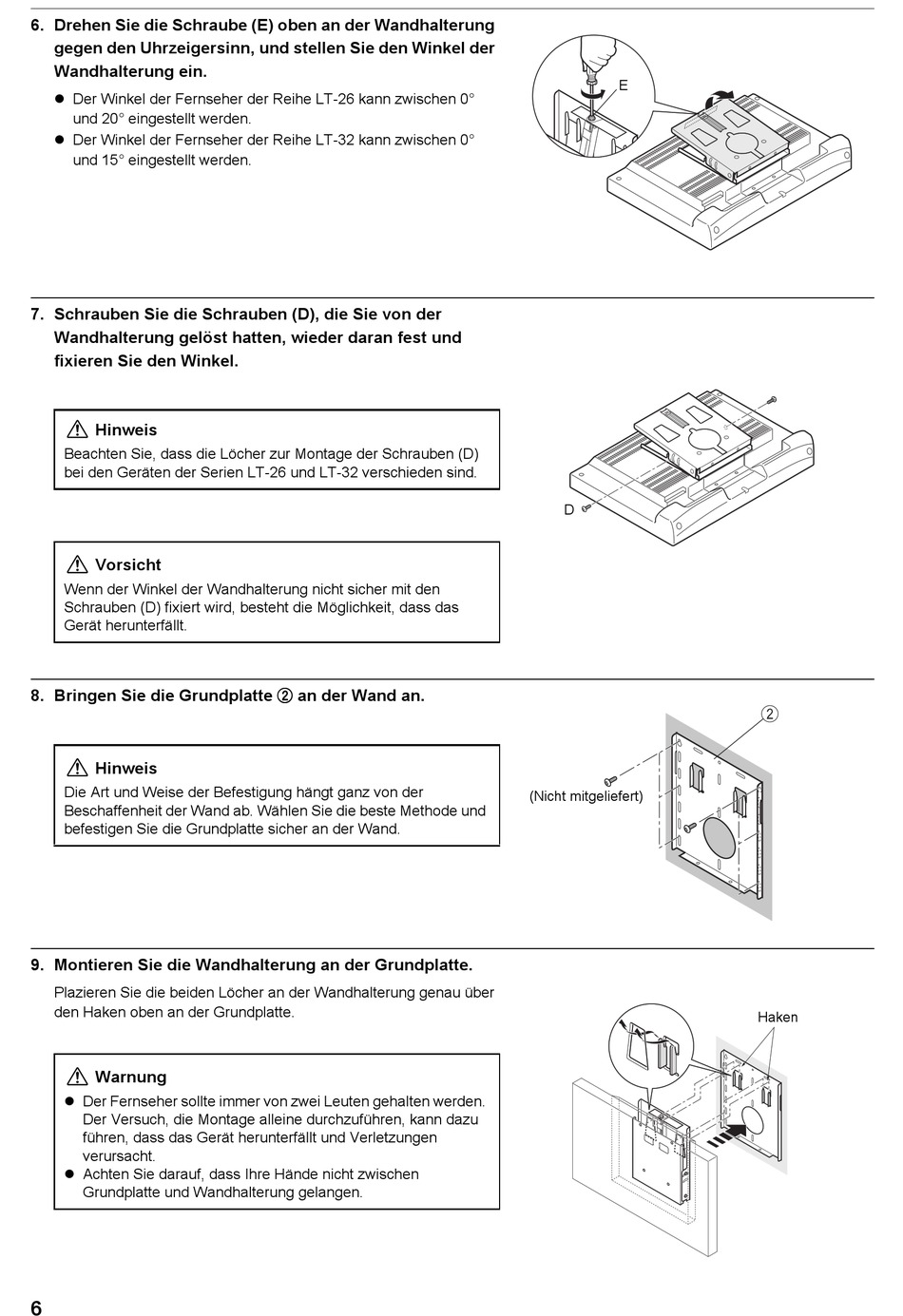

6. Drehen Sie die Schraube (E) oben an der Wandhalterung
gegen den Uhrzeigersinn, und stellen Sie den Winkel der
Wandhalterung ein.
Der Winkel der Fernseher der Reihe LT-26 kann zwischen 0°
und 20° eingestellt werden.
Der Winkel der Fernseher der Reihe LT-32 kann zwischen 0°
und 15° eingestellt werden.
7. Schrauben Sie die Schrauben (D), die Sie von der
Wandhalterung gelöst hatten, wieder daran fest und
fixieren Sie den Winkel.
Hinweis
Beachten Sie, dass die Löcher zur Montage der Schrauben (D)
bei den Geräten der Serien LT-26 und LT-32 verschieden sind.
Vorsicht
Wenn der Winkel der Wandhalterung nicht sicher mit den
Schrauben (D) fixiert wird, besteht die Möglichkeit, dass das
Gerät herunterfällt.
8. Bringen Sie die Grundplatte 2 2 2 2 an der Wand an.
Hinweis
Die Art und Weise der Befestigung hängt ganz von der
Beschaffenheit der Wand ab. Wählen Sie die beste Methode und
befestigen Sie die Grundplatte sicher an der Wand.
9. Montieren Sie die Wandhalterung an der Grundplatte.
Plazieren Sie die beiden Löcher an der Wandhalterung genau über
den Haken oben an der Grundplatte.
Warnung
Der Fernseher sollte immer von zwei Leuten gehalten werden.
Der Versuch, die Montage alleine durchzuführen, kann dazu
führen, dass das Gerät herunterfällt und Verletzungen
verursacht.
Achten Sie darauf, dass Ihre Hände nicht zwischen
Grundplatte und Wandhalterung gelangen.
6
E
D
(Nicht mitgeliefert)
Haken
