Inhaltszusammenfassung für pro idee Trennwand 213-037

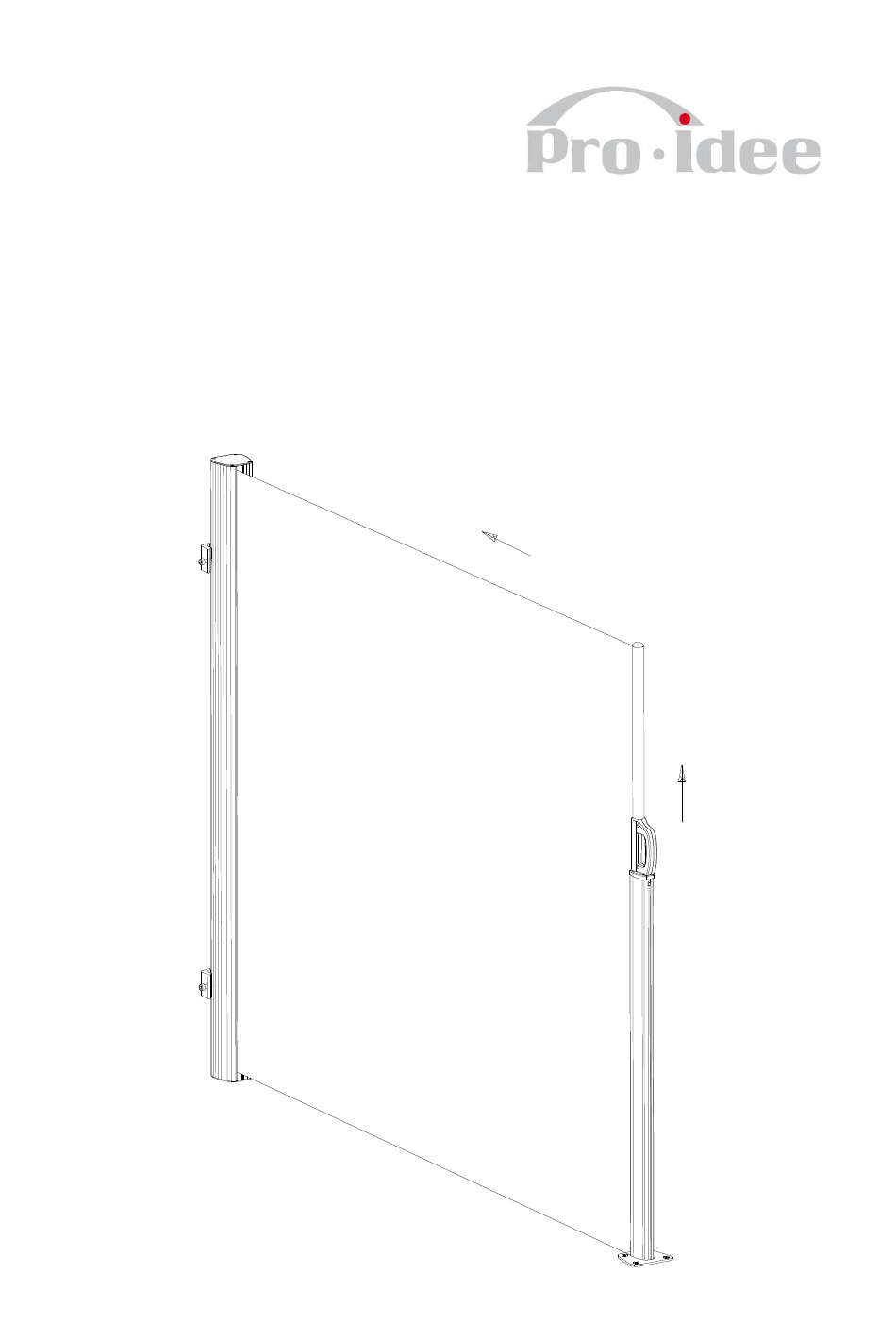

- Seite 1 Anleitungsnummer: 950-820 Trennwand Artikelnummer 213-037 Bedienungsanleitung...
- Seite 2 Der Lieferumfang umfasst folgende Bestandsteile: Standsäule (1 Stück) Wandkassette (1 Stück) Halterungen (2 Stück) φ8×45 mm Dübel; φ14x70 mm Dübel; Sechseckbolzen; Quergewindeschrauben; φ5 mm φ10 mm Auflagescheiben (jeweils 4 Auflagescheiben（jeweils 8 Stück） Stück )
- Seite 3 Stellen Sie sicher, dass folgende Werkzeuge vor dem Aufbau bereitstehen (diese sind nicht im Lieferumfang enthalten!) 1. Maßband 2. Sechskantschlüssel CR-V5mm 3. Kreuz-Schraubenzieher 4. Bohrmaschine Installations-Schritte: Achtung: Achten Sie während der Montage darauf, dass die Markise und die Standsäule ebenmäßig zueinander stehen, da sonst Verformungen entstehen könnten und sich die Markise schwer öffnen bzw.
- Seite 4 2. Stecken Sie jeweils einen φ8×45mm 3. Befestigen Sie jede Halterung mit vier Dübel in die zuvor gebohrten Löcher. 8×40mm Quergewindeschrauben...
- Seite 5 4. Stecken Sie anschließend die Wandkassette 5. Bohren Sie vier Löcher wie unten abgebildet. in die Halterungen und ziehen Sie die Schrauben M6x16mm mit einem CR-V5mm Sechskantschlüssel fest. 6. Stecken Sie jeweils einen φ14×70 mm Dübel in die zuvor gebohrten Löcher (4 Stück).
- Seite 6 7. Richten Sie die Standsäule wie unten gezeigt aus und befestigen Sie die Säule mit den vorgesehenen Sechseckbolzen. Gebrauchsanweisung: 1. Ziehen Sie die Markise gerade mit Hilfe des Haltegriffs in Richtung Standsäule. Halten Sie den Griff und befestigen Sie die Markise mit dem vorgesehenen Stift in der Öffnung der Standsäule.
- Seite 7 2. Um die Markise zu schließen, lösen Sie den Stift aus der Halterung und ziehen Sie die Markise langsam zur Wandkassette zurück.
