OBD2 SiSiLo8 Benutzerhandbuch
Inhaltszusammenfassung für OBD2 SiSiLo8

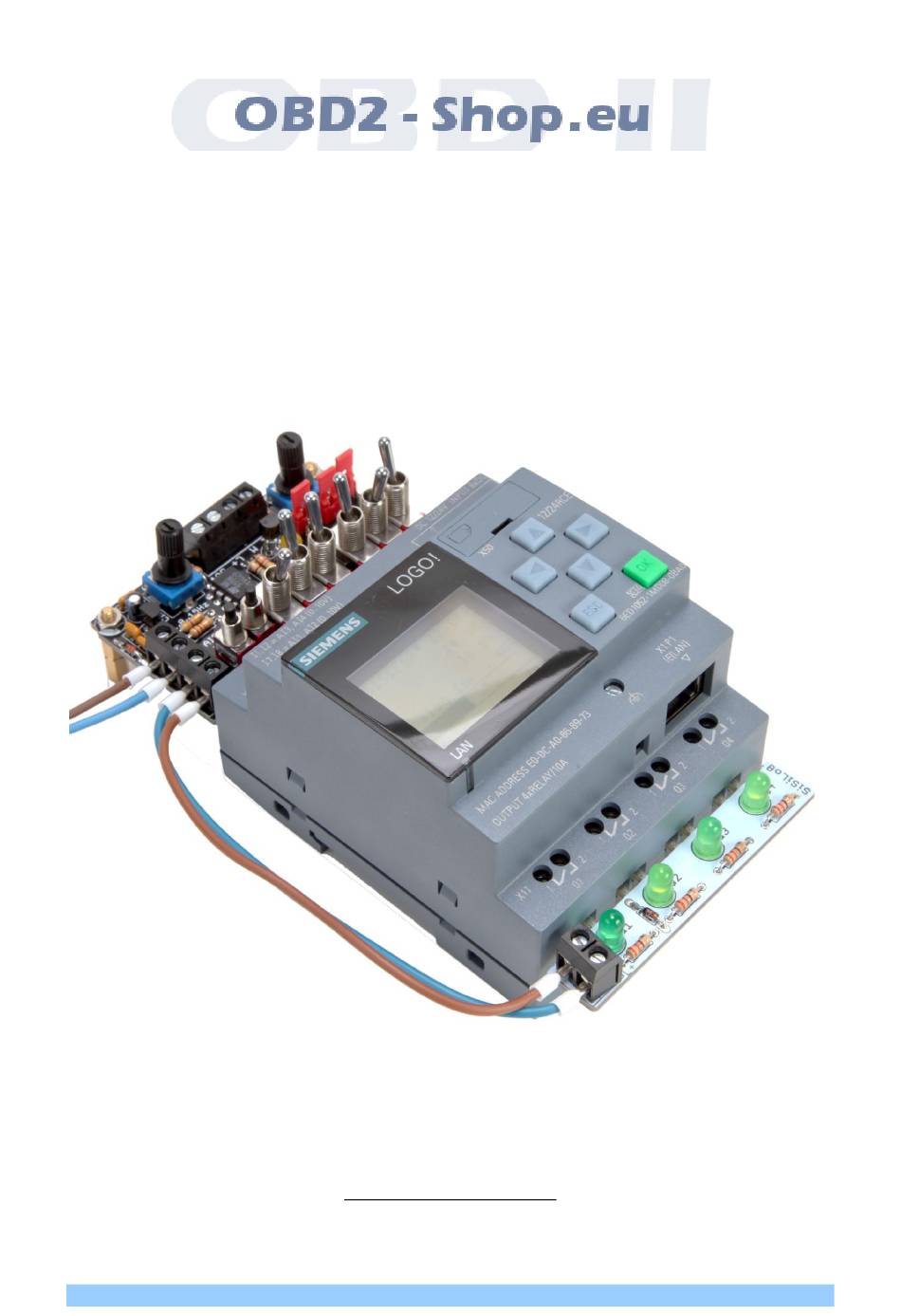

- Seite 1 Benutzerhandbuch & Aufbauanleitung SiSiLo8 Handbuchversion: 1.0 IV/2020 http://www.obd2-shop.eu OBD2-Shop.eu SiSiLo8...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise Hersteller: OBD2-Shop.eu, Florian Schäffer, Bergener Str. 27, 30625 Hannover Bitte heben Sie dieses Dokument sorgfältig zusammen mit dem Ge- rät auf. Wenn dieses Produkt entsorgt werden soll, darf dies keinesfalls mit dem normalen Hausmüll geschehen. Elektro- und Elektronikmüll muß gemäß der WEEE-Richtlinie (2002/96EU) gesondert entsorgt werden. Private Haushalte innerhalb der EU können Ihre gebrauchten Geräte kostenfrei bei speziellen Recyclingstationen abgeben. -
Seite 3: Funktionsbeschreibung
Jegliche ungenehmigte Weitergabe komplett oder teil- weise auf Datenträgern, in gedruckter Form oder als Download ist untersagt. Funktionsbeschreibung Das SiSiLo8-Board dient der Simulation von Ein- und Ausgangssignalen für Siemens Logo SPS-Module. Die zwei Platinen können direkt in die Klemmleisten der LOGO 24CE und LOGO 12/24RCE angeschlossen werden. - Seite 4 10 kΩ Poti ACP 9-L Taster SDT 21S S1, S2 Schalter RND 210-00435 S3, S4, S5, S6, S7, S8 Schraubklemme 4-pol, RM 5, 90° X1, X2 Schraubklemme 2-pol, RM 5, 90° Drehknöpfe für die Potentiometer Abstandhalter inkl. Montagematerial OBD2-Shop.eu SiSiLo8...
-
Seite 5: Bestückungsplan
Bestückungsplan OBD2-Shop.eu SiSiLo8... - Seite 6 Die kleine Platine mit den vier LEDs wird in den Schraubklemmen an der Ausgangsseite der SPS befestigt. Über die Schraubklemme X2 kann die SPS und das SiSiLo8-Modul mit Spannung versorgt werden (24 V=): M entspricht Masse und L+ der positiven Spannung. X3 muss ebenfalls mit der Betriebsspannung verbunden werden.
-
Seite 7: Taster Und Schalter
Mit dem Poti R8 wird ein analoges Signal im Bereich von ca. 0 – 10 V eingestellt. Das Signal wird an AI2 geführt, wenn J3 in Position „A“ gesteckt ist. LED2…LED5 Die Leuchtdioden auf der unteren, kleinen Platine sind mit den Ausgängen Q1…Q4 verbun- den. Bei aktivem Ausgang leuchtet die jeweilige LED auf. OBD2-Shop.eu SiSiLo8... -
Seite 8: Demosoftware
Demosoftware Mit dem angebotenen Test-Programm sisilo8.lsc kann die Funktion der SiSilo8 getestet werden. Übertragen Sie das Schaltprogramm auf die Logo 8 und starten Sie es. Auf dem Display des Logikmoduls wird der Zustand der Schalter I2…I3 angezeigt. Der mit R8 eingestellte Analogwert wird als Zahlenwert (ca. 0 – 1000) und in Form eines Balkendiagramms gezeigt.
