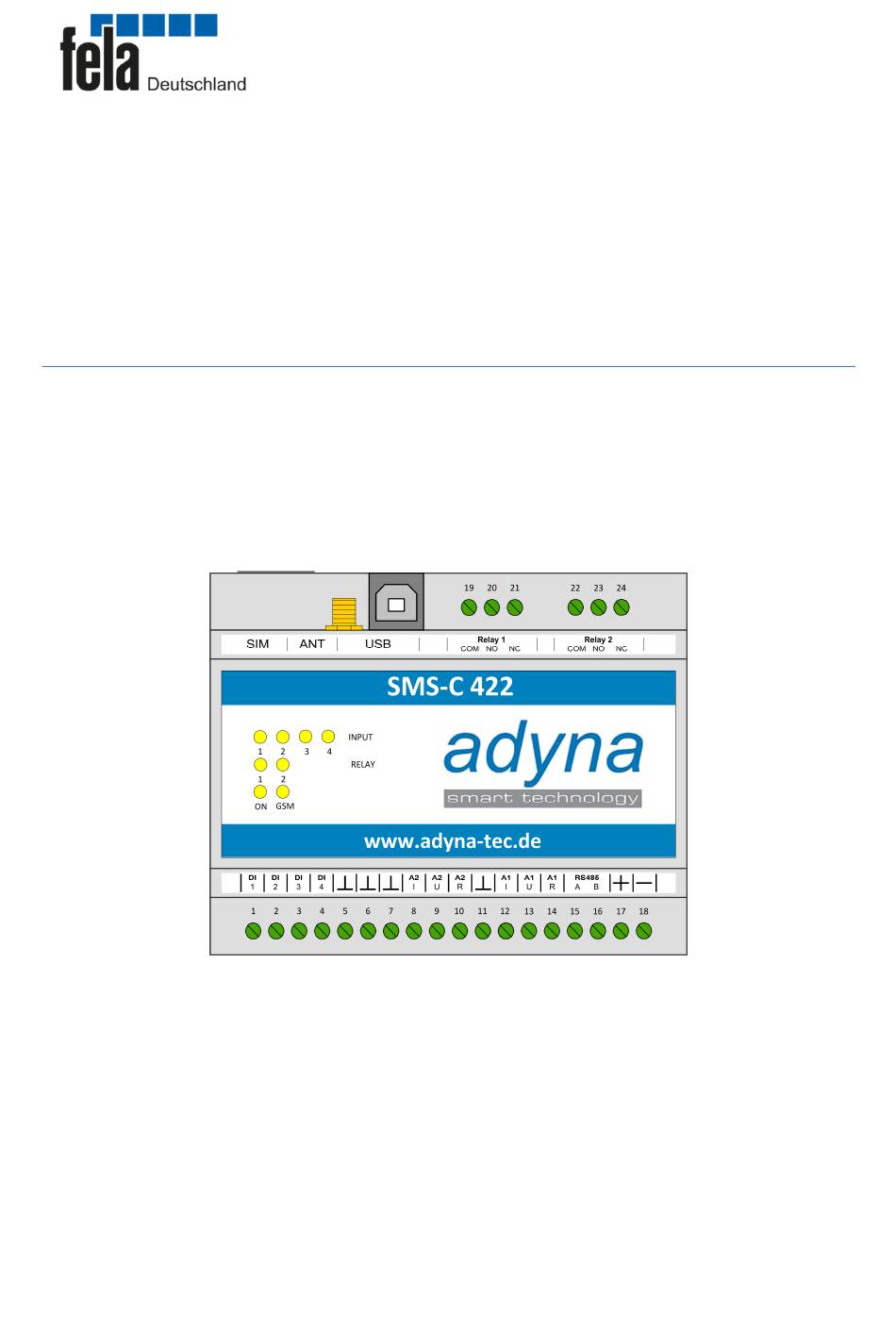

- Seite 1 SMS-C 422 Bedienungsanleitung Stand: 22.10.2014 PC-Tool: 1.05 Firmware: 1.09 Ref. 8...
-
Seite 2: Inhaltsverzeichnis
USB ..........................16 4.3.8 Antennenanschluss......................16 4.3.9 SIM-Karteneinschub ...................... 17 4.3.10 Status Anzeige ....................... 18 PC-Software ........................... 19 Installation ..........................19 Bedienelemente ........................19 5.2.1 Registerkarten ....................... 20 5.2.2 Konfiguration in den SMS-C 422 laden oder auslesen ..........25 - 1-... - Seite 3 6.1.1 Relais schalten ....................... 26 6.1.2 Status abfragen......................27 6.1.3 Rückmeldungen ......................27 Steuern des SMS-C 422 über Android App ..................28 Installation ..........................28 Eingänge ..........................28 Ausgänge ..........................29 Einstellungen ......................... 29 Technische Daten .......................... 30 Geräte Daten ......................... 30 PC-Software (Voraussetzungen) ....................
-
Seite 4: Leistungsbeschreibung
Bedienungsanleitung SMS-C 422 1 Leistungsbeschreibung Der SMS-C 422 findet überall dort seinen Einsatz wo Zustände, ob digital oder analog, aus der Ferne überwacht oder Geräte geschaltet werden müssen und kein eigenes Netzwerk mit Internet zur Verfügung steht. Der SMS-C 422 ist prädestiniert für Überwachungsaufgaben in der Industrie. -
Seite 5: Gerätebeschreibung
Bedienungsanleitung SMS-C 422 2 Gerätebeschreibung - 4-... -
Seite 6: Sicherheitshinweis
Bedienungsanleitung SMS-C 422 3 Sicherheitshinweis 3.1 Zeichen und Symbole In dieser Bedienungsanleitung werden folgende Zeichen und Symbole verwendet: Achtung Besondere Angaben bzw. Ge- und Verbote zur Verhütung von Personen-, Sach- und Umweltschäden werden mit dem dargestellten Piktogramm und einer Linie eingeleitet. Der dazugehörigen Text endet mit einer Linie. -
Seite 7: Auslieferungszustand
Bedienungsanleitung SMS-C 422 3.2 Auslieferungszustand Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Softwarekonfigurationen ausgeliefert. Änderungen der Hard- oder Softwarekonfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss. 3.3 Bestimmungsgemäßer Gebrauch Das Gerät darf ausschließlich in Bereichen betrieben werden, die in den Technischen Daten spezifiziert sind. - Seite 8 Bedienungsanleitung SMS-C 422 Gefahr durch Handysignale Das Gerät verwendet das Handynetz (GSM,GPRS). Dadurch gelten alle Sicherheitsregeln für den Betrieb eines normalen Handys. Das Gerät darf nicht in Bereichen verwendet werden in denen es bei Funkstörungen zu gefährlichen Situationen kommen kann.
-
Seite 9: Installation
Bedienungsanleitung SMS-C 422 4 Installation 4.1 Installateur Gefährliche Spannung Um Personen-, Sach oder Umweltschäden zu verhindern dürfen nur Elektrofachkräfte und elektrotechnisch unterwiesene Personen den SMS- C 422 installieren. Bei der Installation sind die jeweiligen nationalen Vorschiften anzuwenden. 4.2 Umgebung Der Installationsort muss so gewählt sein, dass der SMS C 422 und sämtliche dazugehörigen Kabel nicht durch folgende Umgebungseinflüsse beeinträchtig werden:... -
Seite 10: Anschluss
Bedienungsanleitung SMS-C 422 4.3 Anschluss Gefährliche Spannung Der Anschluss des Gerätes und deren Komponenten muss im spannungsfreien Zustand geschehen! 4.3.1 Übersicht Im nachfolgenden Bild wird der Anschluss exemplarisch vorgestellt: - 9-... -
Seite 11: Power
Bestimmungen geregelt sind. Achtung!!! Wird kein Sicherheitstransformator (oder gleichwertig) zur Versorgung verwendet, so muss der Sekundärstromkreis (-) des Netzteils oder der Masseanschluss des SMS-C 422 selbst geerdet werden! Hinweis Um die Sicherheit zu steigern, setzen Sie bitte immer einen geeigneten Fehlerstromschutzschalter ein. -
Seite 12: Digital-Input
Bedienungsanleitung SMS-C 422 4.3.3 Digital-Input Die vier digitalen Eingänge werden aktiv, wenn diese auf Masse geschaltet werden. Diese Eingänge sind für den optionalen Akkubetrieb optimiert und können mit maximal 10V DC beschaltet werden. Zerstörungsgefahr Die digitalen Eingänge können beschädigt werden, wenn eine Spannung über 10V angelegt wird! -
Seite 13: Strommessung
Bedienungsanleitung SMS-C 422 4.3.4.1 Strommessung Mit dem SMS-C können Normströme 0-20mA mit einer Bürde von 100 Ohm gemessen werden. Zerstörungsgefahr Die analogen Eingänge können beschädigt werden, wenn Spannungen größer 5V an der Stromklemme I angelegt werden. - 12-... -
Seite 14: Spannungsmessung
Bedienungsanleitung SMS-C 422 4.3.4.2 Spannungsmessung Mit dem SMS-C können Normspannungen 0-10V mit einem Innenwiderstand von 100kOhm gemessen werden. Zerstörungsgefahr Die analogen Eingänge können beschädigt werden, wenn Spannungen größer 15V an der Spannungsklemme U angelegt werden. - 13-... -
Seite 15: Widerstandmessung
Bedienungsanleitung SMS-C 422 4.3.4.3 Widerstandmessung Mit dem SMS-C können Impedanzen 0-50kOhm (NTC, Potentiometer…) gemessen werden. Der Messstrom wird auf 1mA beschränkt um eine unkontrollierte Eigenerwärmung der Sensoren zu verhindern. Zerstörungsgefahr Die analogen Eingänge können beschädigt werden, wenn Spannungen größer 5V an den Widerstandsmessklemmen R angelegt wird. -
Seite 16: Bus
Bedienungsanleitung SMS-C 422 4.3.5 BUS Der SMS-C hat eine RS485 Schnittstelle, welche zur Erweiterung dient. Zerstörungsgefahr Der Bus kann zerstört werden, wenn Spannungen größer 5V an den Klemmen A oder B angeschlossen werden. 4.3.6 Relais-Ausgang Der SMSC hat zwei Relaiskontakte die als Wechsler ausgeführt sind. Die Kontakte können 10A in der Gebrauchskategorie AC1 /DC1 schalten. -
Seite 17: Usb
Bedienungsanleitung SMS-C 422 4.3.7 USB Über den USB Anschluss wird das Gerät mit dem PC verbunden. 4.3.8 Antennenanschluss Der externe Antennenanschluss ermöglicht den Anschluss einer RP-SMS Antenne. - 16-... -
Seite 18: Sim-Karteneinschub
Bedienungsanleitung SMS-C 422 4.3.9 SIM-Karteneinschub Die SIM-Karte wird oben links mit der Chipseite nach unten eingeführt. Hinweis Bitte führen Sie die SIM-Karte erst ein, nachdem sie über die beiliegende Software die PIN-Nummer der SIM-Karte in das Gerät geladen haben. - 17-... -
Seite 19: Status Anzeige
Bedienungsanleitung SMS-C 422 4.3.10 Status Anzeige Die Bedeutung der Statusanzeige ist in der folgenden Tabelle beschrieben. Leuchtet die Anzeige ist der Status „Ein“, leuchtet sie nicht ist der Status „Aus“. INPUT (1-4) Gerätezustand Ein/Aus Der digitale Eingang ist aktiv wenn die Status-LED leuchtet. -
Seite 20: Pc-Software
Bedienungsanleitung SMS-C 422 5 PC-Software 5.1 Installation Führen Sie zur Installation die Datei setup.exe auf der beiliegenden CD aus und folgen Sie dem Installationsassistent. Hinweis Für die korrekte Funktion der Software benötigen Sie Schreibrechte auf dem gewählten Pfad. Außerdem sollten Sie bei der Installation als Administrator angemeldet sein. -
Seite 21: Registerkarten
Bedienungsanleitung SMS-C 422 5.2.1 Registerkarten 5.2.1.1 Grundeinstellungen In den Grundeinstellungen werden grundlegende Geräteeinstellungen festgelegt. PIN Nummer eintragen (4-stellig) Zusatzfunktionen Akku Betrieb: Wird für die Aktivierung der SIM-Karte benötigt. Es kann ausgewählt werden ob der optionale Beachten Sie, dass Sie die SIM Karte erst nach der Eingabe der PIN in das Gerät ste-... -
Seite 22: Benutzerverwaltung
Bedienungsanleitung SMS-C 422 5.2.1.2 Benutzerverwaltung In der Benutzerverwaltung werden die Rechte und Daten der bis zu 100 Nutzer eingetragen. Clip-Switch Benutzername Per Anruf können die Relais geschaltet Name des SMS-Empfänger. werden. Für diese Funktion muss (max.35 Zeichen) Rufnummer des Benutzers eingetragen sein, da diese der Authentifizierung dient. - Seite 23 Bedienungsanleitung SMS-C 422 Admin Power ON Der Benutzer ist Administrator. Er erhält Nach dem Starten des Gerätes wird eine SMS Systemmeldungen. (Power ON) an die gewählten Benutzer gesendet. SMS ACK Der Benutzer kann einstellen, ob dieser eine Power OFF Bestätigung seines Befehles per SMS erhalten Bei einem Versorgungsspannungsausfall können...
-
Seite 24: Konfiguration Der Ein- Ausgänge
Bedienungsanleitung SMS-C 422 5.2.1.3 Konfiguration der Ein- Ausgänge Es werden die Meldetexte und Auslöseereignisse für die Ein- und Ausgänge festgelegt. Relais-Ausgänge Bezeichnung Einschaltdauer Bezeichnung des Ausgangs (max. 35 Zeichen). Legt die Einschaltdauer des Relais fest. Diese kann zwischen 1 Sekunde und 9999 Stunden Shortcut EIN/AUS betragen. - Seite 25 Bedienungsanleitung SMS-C 422 Digitale Meldeeingänge Bezeichnung Auslöser und Auslösezeit Bezeichnung des Eingangs (max. 35 Zeichen). Sie können eine Mindestzeit einstellen, die der Dieser Text wird als SMS versendet. Der aktuelle Digitaleingang aktiv sein muss, damit eine Mel- Status wird dem Text beigefügt.
-
Seite 26: Konfiguration In Den Sms-C 422 Laden Oder Auslesen
5.2.2 Konfiguration in den SMS-C 422 laden oder auslesen Damit die in der PC-Software vorgenommen Einstellungen übernommen und aktiv werden, müs- sen die Daten über die USB Verbindung auf den SMS-C 422 geladen werden. Vergewissern Sie sich zuvor, dass sämtliche Felder korrekt ausgefüllt sind. -
Seite 27: Sms-Befehle Des Sms-C422
Bedienungsanleitung SMS-C 422 6 SMS-Befehle des SMS-C422 Es gibt zwei Sorten von Befehlstypen, Standard und Shortcut Befehle (Shortcut EIN oder Aus). Die Standardbefehle beginnen immer mit einer # und sind an gewisse Regeln gebunden. Die Shortcut Befehle sind frei (bis auf die ersten Zeichen) wählbar und führen bestimmte Aktionen aus. -
Seite 28: Status Abfragen
Bedienungsanleitung SMS-C 422 6.1.2 Status abfragen SMS-Befehl zum Abfragen des Zustandes der Ein-Ausgänge #[pw]#state# Beispiele Beschreibung Abfrage des Zustandes sämtlicher Ein- und Beispiel: #1234#state# Ausgänge. SMS Rückmeldung auf den Befehl State! DI#0#0#0#0#DO#0#0AIN#30#26.3#4# Status [1,0] der 4 Meldeeingänge (Digital Input) Status [1,0] der 2 Relaisausgänge (Digital Output) Werte der 3 analogen Meldeeingänge (Analog... -
Seite 29: Steuern Des Sms-C 422 Über Android App
7 Steuern des SMS-C 422 über Android App 7.1 Installation Der SMS-C 422 kann einfach über eine Android App der Version 2.2 gesteuert werden. Zum In- stallieren der App kopieren Sie bitte die Datei die auf der beiliegenden CD enthal- smsc422.apk,... -
Seite 30: Ausgänge
Nach dem Ändern der Sprache und dem anschließenden Speichern wird das Programm geschlossen. Beim nächsten Starten des Programms ist die Sprache umgestellt. Rufnummer Telefonnummer des SMS-C 422, die verwendet werden soll. Die Telefonnummerneingabe muss mit dem Ländercode versehen werden. (+49 für Deutschland) Passwort Eingabe des für diesen Benutzer gültigen Passwortes. -
Seite 31: Technische Daten
Bedienungsanleitung SMS-C 422 8 Technische Daten 8.1 Geräte Daten Funknetz GSM / GPRS 850/950/1800/1900 USB 2.0 für die Konfiguration mittels PC-Tool RS485 Digitale Eingänge 4x potentialfrei (NPN) 0V – 1V <> logisch 1 3V – 10V <> logisch 0 Digitale Ausgänge 2x Relais mit Wechsler 10A / 230V AC ( AC 1 ;... -
Seite 32: Pc-Software (Voraussetzungen)
Bedienungsanleitung SMS-C 422 8.2 PC-Software (Voraussetzungen) Hardware Minimum Empfehlung P4 1GHz P4 2.0GHz 512 MB 1024 MB Video VGA 800x600 SVGA 1024x768 CD-ROM Laufwerk Festplatte ca. 400 MByte freier Speicherplatz Betriebssystem Microsoft Windows 2000/XP/VISTA/7 Version 1.1/2.0 - 31-... -
Seite 33: Lieferumfang
Bedienungsanleitung SMS-C 422 9 Lieferumfang Im Standard werden die folgenden Artikel geliefert: o SMS-C 422 o 3m Magnetfußantenne o CD mit Bedienungsanleitung, PC-Software und Android App. - 32-... -
Seite 34: Garantie
Bedienungsanleitung SMS-C 422 10 Garantie FELA Geräte unterliegen einer strengen Qualitätskontrolle und werden einzeln gefertigt und geprüft. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 12 Monaten (Gewährleistung: 24 Monate) ab Kaufbelegdatum.
