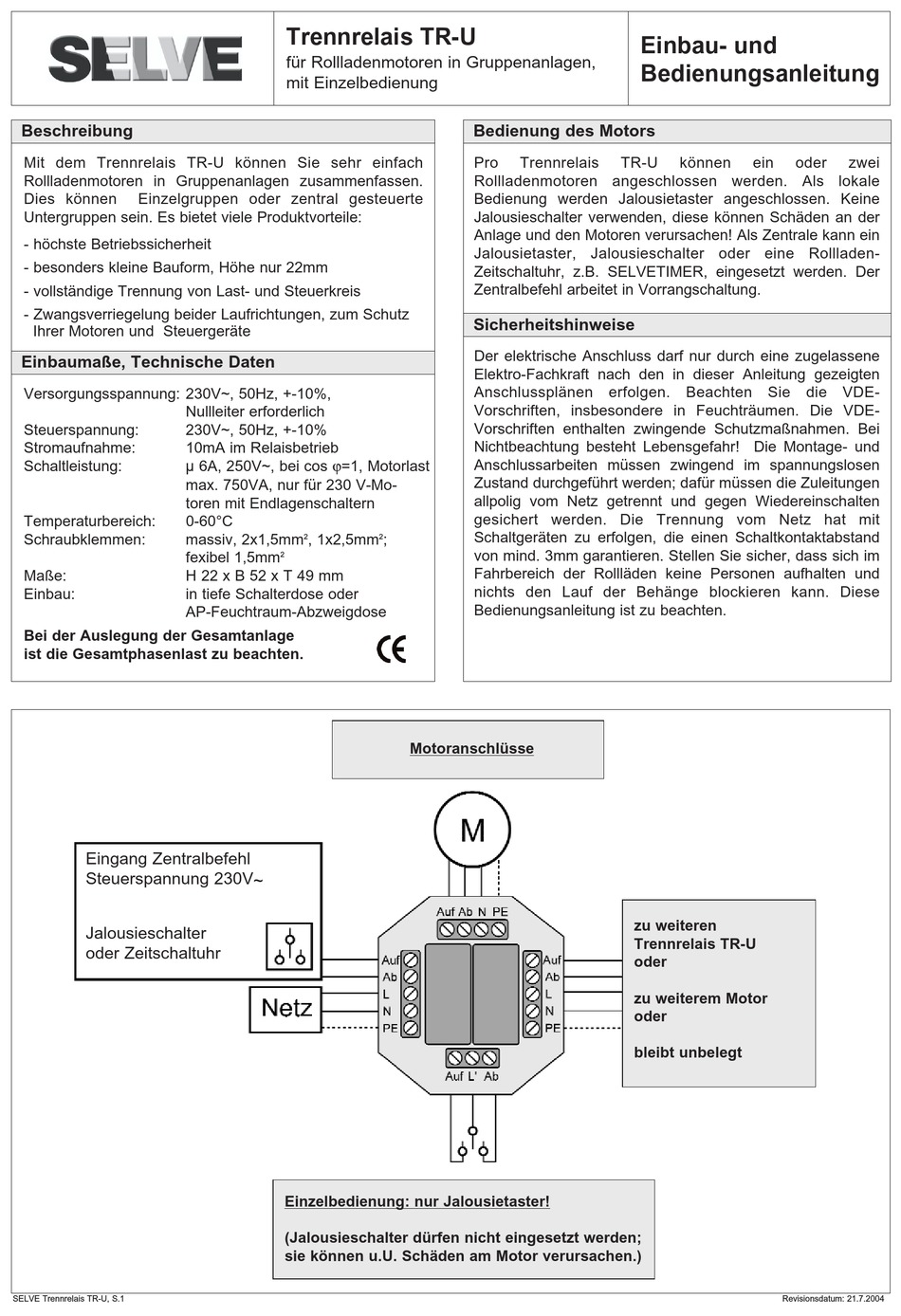

Selve TR-U Einbau- Und Bedienungsanleitung

Beschreibung
Mit dem Trennrelais TR-U können Sie sehr einfach
Rollladenmotoren in Gruppenanlagen zusammenfassen.
Dies können Einzelgruppen oder zentral gesteuerte
Untergruppen sein. Es bietet viele Produktvorteile:
- höchste Betriebssicherheit
- besonders kleine Bauform, Höhe nur 22mm
- vollständige Trennung von Last- und Steuerkreis
- Zwangsverriegelung beider Laufrichtungen, zum Schutz
Ihrer Motoren und Steuergeräte
Einbaumaße, Technische Daten
Versorgungsspannung: 230V~, 50Hz, +-10%,
Steuerspannung:
Stromaufnahme:
Schaltleistung:
Temperaturbereich:
Schraubklemmen:
Maße:
Einbau:
Bei der Auslegung der Gesamtanlage
ist die Gesamtphasenlast zu beachten.
Eingang Zentralbefehl
Steuerspannung 230V ~
Jalousieschalter
oder Zeitschaltuhr
SELVE Trennrelais TR-U, S.1
Trennrelais TR-U
für Rollladenmotoren in Gruppenanlagen,
mit Einzelbedienung
Nullleiter erforderlich
230V~, 50Hz, +-10%
10mA im Relaisbetrieb
µ 6A, 250V~, bei cos ϕ=1, Motorlast
max. 750VA, nur für 230 V-Mo-
toren mit Endlagenschaltern
0-60°C
2
massiv, 2x1,5mm , 1x2,5mm
fexibel 1,5mm 2
H 22 x B 52 x T 49 mm
in tiefe Schalterdose oder
AP-Feuchtraum-Abzweigdose
Einzelbedienung: nur Jalousietaster!
(Jalousieschalter dürfen nicht eingesetzt werden;
sie können u.U. Schäden am Motor verursachen.)
Bedienung des Motors
Pro Trennrelais
Rollladenmotoren angeschlossen werden. Als lokale
Bedienung werden Jalousietaster angeschlossen. Keine
Jalousieschalter verwenden, diese können Schäden an der
Anlage und den Motoren verursachen! Als Zentrale kann ein
Jalousietaster, Jalousieschalter oder eine Rollladen-
Zeitschaltuhr, z.B. SELVETIMER, eingesetzt werden. Der
Zentralbefehl arbeitet in Vorrangschaltung.
Sicherheitshinweise
Der elektrische Anschluss darf nur durch eine zugelassene
Elektro-Fachkraft nach den in dieser Anleitung gezeigten
Anschlussplänen erfolgen. Beachten Sie die VDE-
Vorschriften, insbesondere in Feuchträumen. Die VDE-
Vorschriften enthalten zwingende Schutzmaßnahmen. Bei
Nichtbeachtung besteht Lebensgefahr! Die Montage- und
Anschlussarbeiten müssen zwingend im spannungslosen
Zustand durchgeführt werden; dafür müssen die Zuleitungen
allpolig vom Netz getrennt und gegen Wiedereinschalten
gesichert werden. Die Trennung vom Netz hat mit
Schaltgeräten zu erfolgen, die einen Schaltkontaktabstand
2
;
von mind. 3mm garantieren. Stellen Sie sicher, dass sich im
Fahrbereich der Rollläden keine Personen aufhalten und
nichts den Lauf der Behänge blockieren kann. Diese
Bedienungsanleitung ist zu beachten.
Motoranschlüsse
Einbau- und
Bedienungsanleitung
TR-U können ein
zu weiteren
Trennrelais TR-U
oder
zu weiterem Motor
oder
bleibt unbelegt
Revisionsdatum: 21.7.2004
oder zwei
