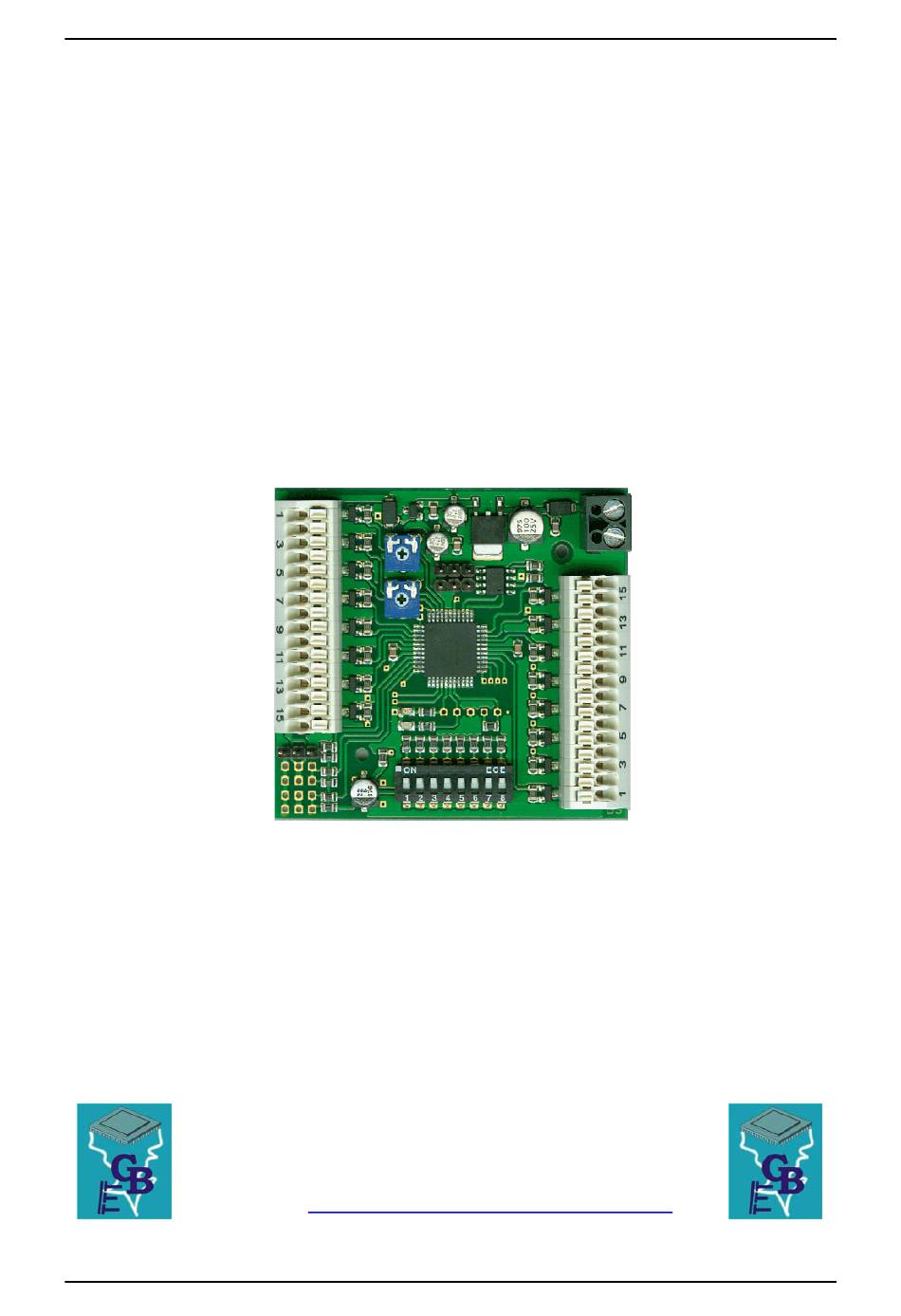

Multiswitch Decoder MSD-16
Bedienungsanleitung
Multiswitch Decoder
MSD-16
BEIER-Electronic
Winterbacher Str. 52/4, 73614 Schorndorf - Weiler
Telefon 07181/46232, Telefax 07181/45732
eMail: modellbau@beier-electronic.de
Internet:
http://www.beier-electronic.de/modellbau
08.04.2015
BEIER-Electronic
1
Inhaltsverzeichnis
Inhaltszusammenfassung für BEIER-Electronic MSD-16
- Seite 1 Multiswitch Decoder MSD-16 Bedienungsanleitung Multiswitch Decoder MSD-16 BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau 08.04.2015 BEIER-Electronic...
-
Seite 2: Inhaltsverzeichnis
Multiswitch Decoder MSD-16 Inhaltsverzeichnis Inhaltsverzeichnis ....................... 2 Beschreibung......................3 Sicherheitshinweise ....................4 Technische Daten....................... 5 DIP-Schalter S1......................5 Anschlussbelegung ....................6 Anschlussplan ......................7 Anschluss der Versorgungsspannung ................ 7 Anschluss der Lampen/LEDs an den Schaltausgängen ..........8 Anschluss der Servos ....................9 Anschluss des Proportionaleingangs................ -
Seite 3: Beschreibung
Auch unsere Soundmodul USM-RC und USM-RC-2 können bereits bis zu 2 Kanäle decodieren. Hier ist dann das MSD-16 nur notwendig, wenn man mehr als die auf dem Soundmodul vorhandenen Ausgänge schalten will. Auf den Schaltermodulen im Sender sind 8 Schalter mit jeweils 3 Stellungen vorhanden: Oben - Mitte - Unten. -
Seite 4: Sicherheitshinweise
Gehäuse eingebaut werden. Das MSD-16 darf nur mit der, in den technischen Daten angegebenen, Versorgungsspannung betrieben werden. Verdrahtungen dürfen nur im spannungslosen Zustand durchgeführt werden. Für Kinder unter 14 Jahren ist die Inbetriebnahme des MSD-16 nicht geeignet. BEIER-Electronic 08.04.2015... -
Seite 5: Technische Daten
Multiswitch Decoder MSD-16 Technische Daten Versorgungsspannung (U 5 – 14V Gleichspannung Stromaufnahme: Ruhestrom: ca. 25mA Schaltausgänge: 16 Stück, minusschaltend, die Höhe der Ausgangsspannung entspricht der Versorgungsspannung. Dauerstrom: 0,8A, kurzzeitig max.: 1,2A max. Summenstrom aller Ausgänge: 6A Servoausgänge: 2 Stück max. Stromaufnahme der Servos: 600mA Zulässige Umgebungstemperatur:... -
Seite 6: Anschlussbelegung
Multiswitch Decoder MSD-16 Anschlussbelegung Anschlüsse auf dem Multiswitch Decoder: X1/+ Versorgungsspannung + (5 – 14V DC) X1/- Versorgungsspannung - X2/1 - Ausgänge 1-8 X2/16 X3/1 - Ausgänge 9-16 X3/16 X4/1 Proportionaleingang (Nautic-/Multiswitchkanal) vom Empfänger X5/1 Anschluss für Servo 1 X5/2 Anschluss für Servo 2... -
Seite 7: Anschlussplan
Multiswitch Decoder MSD-16 Anschlussplan Führen Sie alle Anschlussarbeiten immer nur bei abgeschalteter Versorgungsspannung durch! Anschluss der Versorgungsspannung Schließen Sie eine Gleichspannung von 5 - 14V (z.B. einen Akku) an die Klemme X1 an. Bitte unbedingt auf die richtige Polarität achten! 08.04.2015... -
Seite 8: Anschluss Der Lampen/Leds An Den Schaltausgängen
Klemme und das Kabel kann ein- bzw. ausgesteckt werden. Die Kabel sollten ca. 7- 8mm abisoliert und idealerweise vor dem Anschließen noch verzinnt werden. Die 16 Ausgänge des MSD-16 sind minusschaltend, d.h. es wird immer der Minuspol der Spannung geschaltet. Der Pluspol der Ausgangslast liegt immer fest an dem Pluspol der Versorgungsspannung. -
Seite 9: Anschluss Der Servos
Multiswitch Decoder MSD-16 Anschluss der Servos An die Stiftleisten X5/1 und X5/2 können 2 Servos angeschlossen werden. Achtung: Die maximale Stromaufnahme der Servos, darf 600mA nicht überschreiten! Überprüfen Sie bitte vor dem Anschluss die technischen Daten Ihrer Servos. Wollen Sie Servos mit einer höheren Stromaufnahme einsetzen, darf das Servo nicht über den Stecker auf dem Lichtmodul versorgt werden! Das rote Kabel des Servos... -
Seite 10: Anschluss Des Proportionaleingangs
Multiswitch Decoder und dem richtigen Empfängerkanal herzustellen. Bei den NMS, sowie den originalen Graupner und Robbe Modulen, ist ein korrekter Empfang am gleichmäßigen Blinken der roten LED auf dem MSD-16 zu erkennen. Bei den EMS-Modulen Betrieb blinkt die roten LED jedoch nur, wenn gerade ein Schalter betätigt wird. -
Seite 11: Steuern Der Servos
Multiswitch Decoder MSD-16 Steuern der Servos Am Multiswitch Decoder können 2 Servos angeschlossen werden. Die beiden Servos können getrennt voneinander gesteuert werden. Die Servos können in dem Bereich von 1,0 - 2,0 ms verfahren werden. Die Grundstellung befindet sich bei 1,5 ms Über den DIP-Schalter 8 kann ausgewählt werden, ob das Servo stehen bleibt oder... - Seite 12 Multiswitch Decoder MSD-16 BEIER-Electronic 08.04.2015...
