Genius PyroBubbles XXL-Box E Bedienungsanleitung
Mit innenbox e
Verwandte Anleitungen für Genius PyroBubbles XXL-Box E
Inhaltszusammenfassung für Genius PyroBubbles XXL-Box E

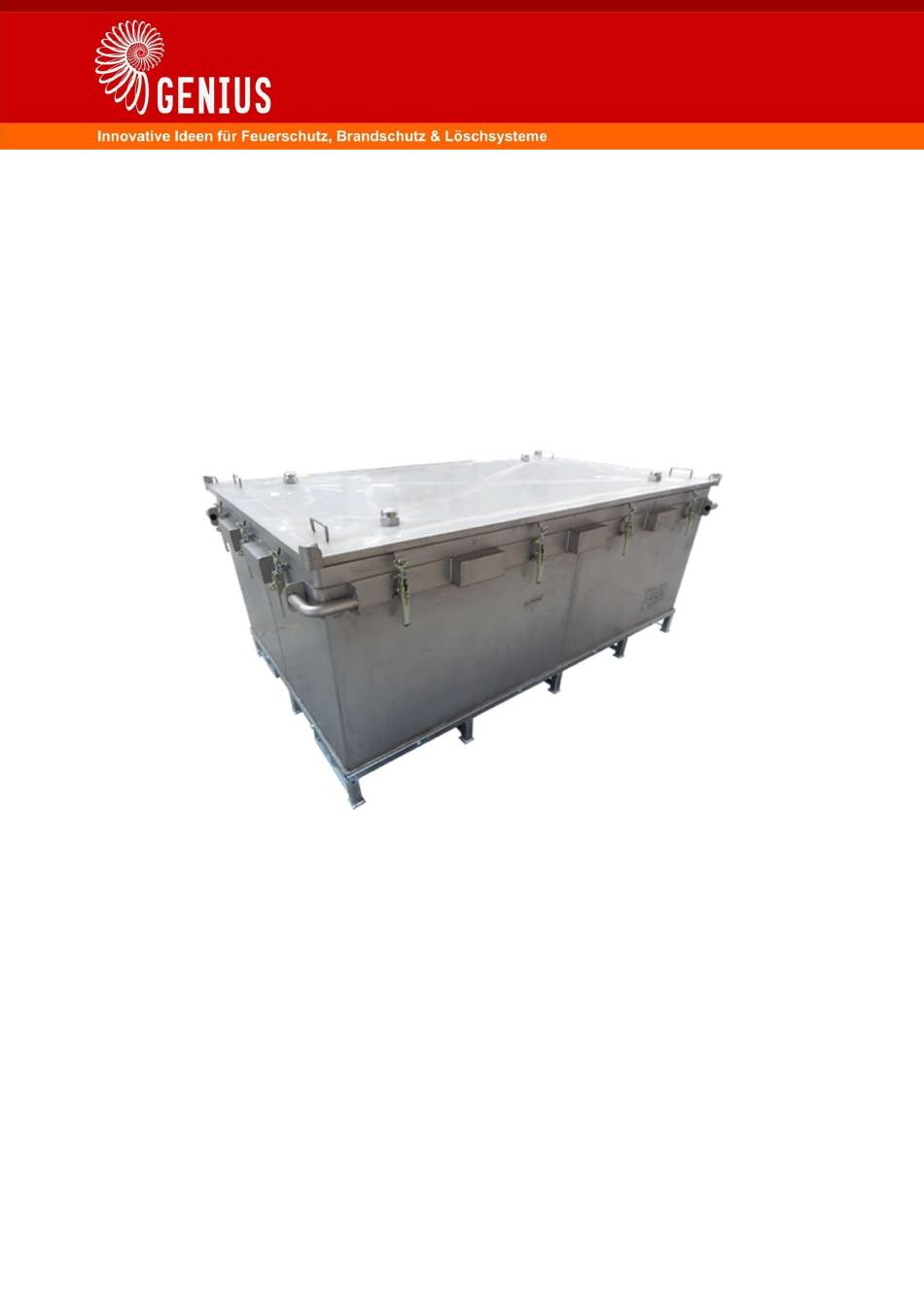

- Seite 1 Bedienungsanleitung für das Transportsystem ® - XXL-Box E mit Innenbox E PyroBubbles der Verpackungsgruppe I für Lithium-Ionen- und Lithium-Metall-Zellen und -Batterien Anleitung vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. v1.1 (08.12.2023)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produktbeschreibung ...................... 3 Technische Daten ......................3 Komponenten ......................4 Sicherheitshinweise ......................5 Bestimmungsgemäßer Gebrauch ................5 Informationen zu PyroBubbles® .................. 5 Verwendung ........................6 Lagern .......................... 6 3.1.1 Sicherheitshinweise ....................6 3.1.2 Lagerhinweise ......................6 Transport ........................6 3.2.1 Sicherheitshinweise .................... -
Seite 3: Produktbeschreibung
1 Produktbeschreibung 1.1 Technische Daten XXL-Box E mit Innenbox E Außenbehälter: Behälteraußenmaße in mm (L x B x H) 2572 x 1556 x 1108 Behälterinnenmaße in mm (L x B x H) 2376 x 1360 x 839 Innenbehälter Behälteraußenmaße in mm (L x B x H) 2111 x 1096 x 542 Behälterinnenmaße in mm (L x B x H) 2071 x 1056 x 522... -
Seite 4: Komponenten
1.2 Komponenten Abb. 1: XXL-Box im geschlossenen Zustand Deckel Spannverschluss Sicherheitsventil Sperrriegel Griffe/Kranlaschen (4 St.) Verschlusshebel Stapelecken (4 St.) 10 Verschlussöse Anfahrschutz 11 Verschlusshaken Einfahrschuh 12 Kontermutter Abb. 2.1: XXL-Box mit geöffneter Innenbox Innenbox... -
Seite 5: Sicherheitshinweise
Abb. 2.2: Innenbox mit geschlossenem Deckel Deckel Innenbox Sterngriffschrauben (10 Stück) 2 Sicherheitshinweise 2.1 Bestimmungsgemäßer Gebrauch Der Transportbehälter dient dem Transport von Lithium-Ionen- und Lithium-Metall-Zellen und -Batterien. Der Transportbehälter darf nur in unbeschädigtem und nicht modifiziertem Zu- stand verwendet werden. Die Unversehrtheit des Transportbehälters ist vor jeder Verwendung zu überprüfen. -
Seite 6: Verwendung
3 Verwendung Achtung Prüfen Sie vor jeder Verwendung die Unversehrtheit des Transportbehälters und der weiteren Bestandteile wie Dichtungsgummi, Spannverschlüsse und Sicherheitsventile. 3.1 Lagern 3.1.1 Sicherheitshinweise Warnung Verletzungsgefahr durch herabfallende Teile Schwere bis tödliche Verletzungen Bewegen von Transportbehältern ausschließlich mit geeigneten Hebezeugen an den vorgesehenen Hubstellen. -
Seite 7: Transporthinweise
des Hebezeugs. 3.2.2 Transporthinweise Beim Transport sind die entsprechenden gesetzlichen Regelungen zu beachten. Dies gilt auch für etwaige zusätzliche Kennzeichnungen oder Beschriftungen. Stellen Sie sicher, dass alle Verschlussösen der Spannverschlüsse ordnungsgemäß in den Ver- schlusshaken eingehängt sind und dass alle Spannverschlüsse geschlossen sind. Heben Sie den Transportbehälter ausschließlich an den dafür vorgesehenen Einfahrschuhen mit einem geeigneten Hebezeug an. - Seite 8 3. Nehmen Sie die Verschlussöse vom Verschlusshaken ab. 4. Drücken Sie den Verschlusshebel wieder nach unten bis der Sperrriegel selbsttätig einrastet. 5. Wiederholen Sie die Schritte 2 bis 4 für alle Spannverschlüsse. 6. Befestigen Sie das Hebegeschirr an allen 4 Kranbügeln des Deckels.
-
Seite 9: Verpacken Des Gefahrguts
7. Heben Sie den Deckel mit einem geeigneten Hebezeug (Ga- belstapler, Kran) ab. 8. Lösen sie die Sterngriffschrauben am Deckel des Innenbehäl- ters und heben Sie diesen Deckel ebenfalls mit einem geeig- neten Hebezeug (Gabelstapler, Kran) ab. 3.4 Verpacken des Gefahrguts 3.4.1 Sicherheitshinweise Warnung Vergiftungsgefahr durch aus der Batterie austretende giftige Stoffe... -
Seite 10: Arbeitsablauf
3.4.3 Arbeitsablauf 1. Öffnen Sie den Transportbehälter und den Innenbehälter (siehe Abschnitt 3.3.1). 2. Die Zwischenräume zwischen Transportbehälter und Innen- behälter sind bis ca. zur Oberkante des Innenbehälters mit PyroBubbles® vorbefüllt. 3. Geben Sie eine mindestens 20 cm (oder Abstand gemäß Transportfestlegung) starke Schicht PyroBubbles®... - Seite 11 Achtung Nur bei vollständiger Befüllung von Innen- und Transportbe- hälter mit PyroBubbles® ist ein ausreichender Schutz gewähr- leistet. 6. Verschließen Sie den Innenbehälter (siehe Abschnitt 3.5.1). 7. Füllen Sie den Transportbehälter bis zur obersten Kante mit PyroBubbles® auf. Die PyroBubbles®-Schüttung soll während der Befüllung durch mehrmaliges Klopfen auf alle 4 Seiten- wände mit einem Gummihammer verdichtet werden.
-
Seite 12: Verschließen Des Innenbehälters Und Des Transportbehälters
3.5 Verschließen des Innenbehälters und des Transportbehälters 3.5.1 Verschließen des Innenbehälters 1. Heben Sie diesen Deckel mit einem geeigneten Hebezeug (Ga- belstapler, Kran) auf den Innenbehälter und befestigen sie die Sterngriffschrauben wieder. 3.5.2 Änderung des Spannwegs der Spannverschlüsse 1. Lösen Sie die Kontermutter. 2. -
Seite 13: Arbeitsablauf
3.5.3 Arbeitsablauf 1. Legen Sie die Verschlussösen so um, dass diese einen rechten Winkel mit der Behälterwand einschließen. ca. 90° 2. Befestigen Sie das Hebegeschirr an allen 4 Kranbügeln des Deckels. (siehe auch 3.3.1, Punkt 5) Warnung Verletzungsgefahr durch herabfallende Teile Schwere bis tödliche Verletzungen Bewegen des Deckels ausschließlich mit geeigneten Hebezeugen bei Verwen- dung der vorgesehenen Hebestellen. - Seite 14 4. Drücken Sie den Sperrriegel des Spannverschlusses nach un- ten und bewegen Sie gleichzeitig den Verschlusshebel nach oben. 5. Legen Sie die Verschlussöse in den Verschlusshaken ein. 6. Im unbelasteten Zustand soll der Verschlusshebel in einem Winkel von etwa 45° zur Behälterwand stehen. Gegebenen- falls müssen Sie den Spannweg des Spannverschlusses verän- dern (siehe Abschnitt 3.5.2).
-
Seite 15: Entnahme Des Gefahrguts
3.6 Entnahme des Gefahrguts 3.6.1 Sicherheitshinweise Sind am Transportbehälter Ablagerungen, Verfärbungen oder ein stechender Geruch feststell- bar, so müssen Sie von einem Austritt des Elektrolyts oder einem thermischen Durchgehen der Batterie ausgehen. Gefahr Vergiftungsgefahr durch giftige, teilweise geruchlose Gase und giftige Stoffe Schwere bis tödliche Verletzungen Nach einem thermischen Durchgehen der Zellen oder Batterie oder dem Austritt von Elektrolyt Transportbehälter nur mit auf den Gefahrstoff abgestimmter... -
Seite 16: Wartung Und Wiederaufarbeitung
4 Wartung und Wiederaufarbeitung 4.1 Wartung 4.1.1 Sicherheitshinweise Warnung Vergiftungsgefahr durch aus der Batterie ausgetretene giftige Stoffe Schwere bis tödliche Verletzungen Bei Verschmutzungen durch aus den Zellen oder der Batterie ausgetretene Stoffe auf das Gefahrgut abgestimmte Schutzausrüstung tragen. 4.1.2 Wartungshinweise Verschmutzungen durch aus der Batterie ausgetretene Stoffe an den Transportbehältern sind zu entfernen. -
Seite 17: Kontaktdaten
Gefahr Vergiftungsgefahr durch Einatmen von kontaminiertem Staub Schwere bis tödliche Verletzungen Auf Kontamination abgestimmte Schutzausrüstung tragen. Kontaminierte PyroBubbles® müssen entsprechend ihrer Kontamination der fachgerechten Entsorgung zugeführt werden. 7 Kontaktdaten Genius Technologie GmbH Am Theresenhof 2 15834 Rangsdorf www.genius-group.de...
