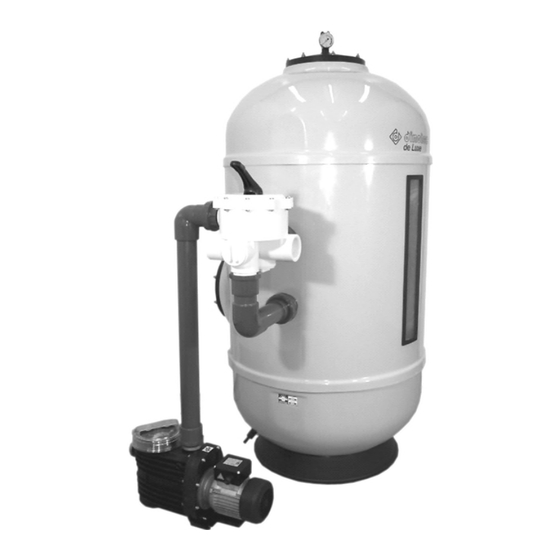

dinotec ProFil S 500 Montageanleitung Und Bedienungsanleitung
Filteranlagen
Inhaltszusammenfassung für dinotec ProFil S 500

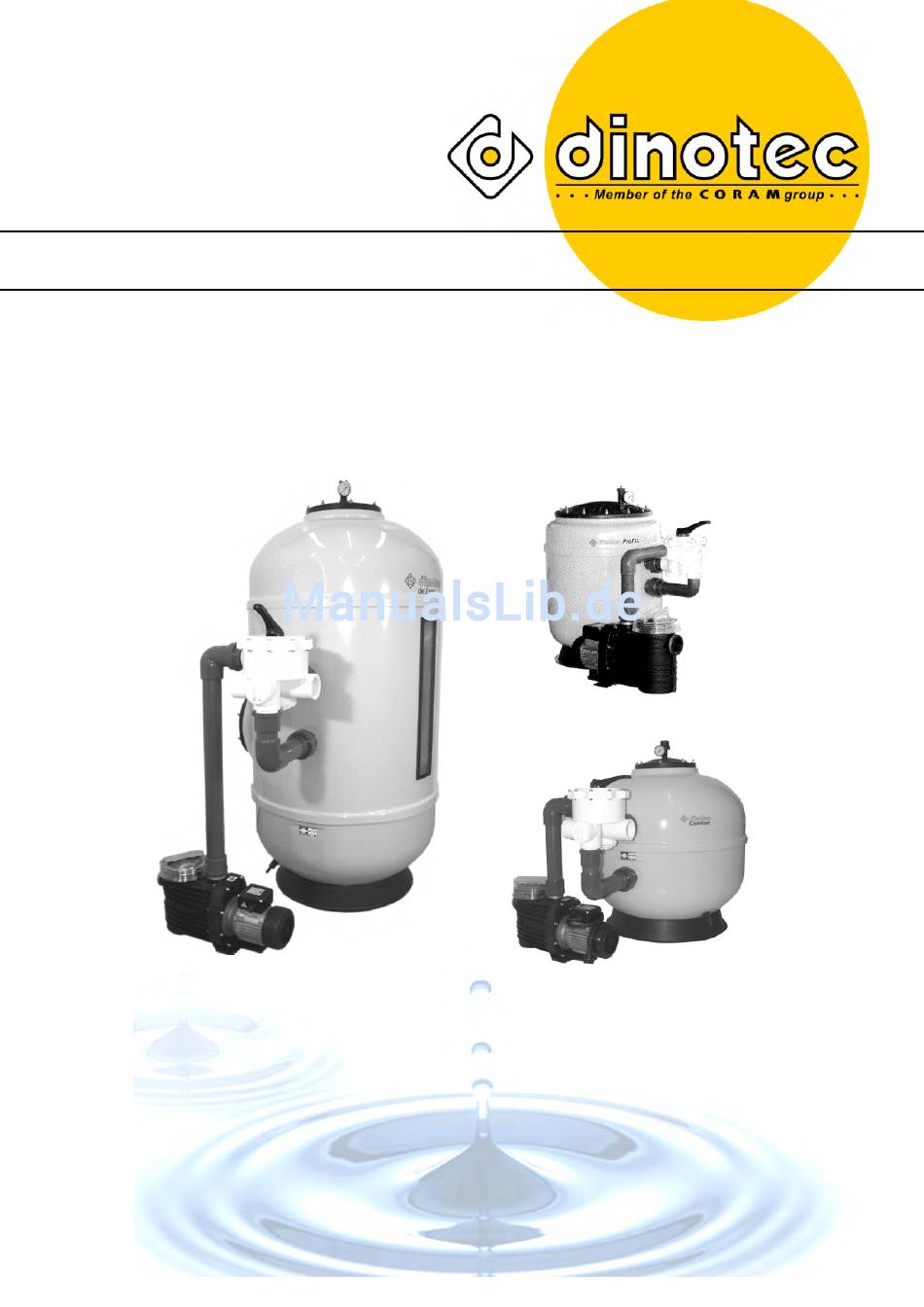

- Seite 1 Einfach bestes Wasser genießen! dinotec Filteranlagen Montage- und Bedienungsanleitung Modelle: ProFil S Comfort Senator “S“ de Luxe Technische Änderung vorbehalten 2040-900-00 1113...
- Seite 2 Bedienungsanleitung Filteranlagen Notizen: Stand: 19.11.2013 www.dinotec.de...
-
Seite 3: Inhaltsverzeichnis
Übersichtstabelle Senator S Übersichtstabelle de Luxe Installation Wichtige Installationshinweise Filtermaterial einfüllen 6.2.1 Serie ProFil S, Comfort und Senator S 6.2.2 Serie de Luxe Befüllungstabellen für Filterbehälter Erstinbetriebnahme Filterzeit Filterung Überwintern der Filteranlage Rückspülung 10.1 Rückspülvorgang Bedienungsanleitung 6-Wege-Zentralventil 11.1 Funktionsschema 6-Wege-Zentralventil Fehlerbehebung www.dinotec.de... -
Seite 4: Allgemeine Informationen
Kontrolle hergestellt. Jeder Bausatz durchläuft umfangreiche Tests auf dem Prüfstand und während der Endkontrolle. Dieses Handbuch enthält Anweisungen zur Installation, Inbetriebnahme, Wartung und Reparatur der dinotec Filteranlagen – Bausätze der Serien Profil S, Comfort, Senator S und de Luxe. Die Sicherheitshinweise und Hervorhebungen sind in jedem Fall zu beachten! Hervorhebungen... -
Seite 5: Sicherheitshinweise
Lagerung unter ungünstigen Umständen. Transportschäden Die dinotec Filteranlagen – Bausätze der Serie ProFil S, Comfort, Senator S und de Luxe wurden von uns sorgfältig und transportgerecht verpackt. Bitte überprüfen Sie, ob die Sendung unbeschädigt und die Lieferung vollständig ist. Transportschäden müssen sofort gemeldet werden (Frachtführer). -
Seite 6: Tabelle Technische Daten
7 m WS Filterfläche geschwindigkeit. aufnahme Modell bei 8 m WS in m² Volt in m/ h P1 in kW m³/ h ProFil S 500 Magic 11 12,50 0,20 62,50 0,69 ProFil S 500 Bettar 12 12,00 0,20 60,00... -
Seite 7: Installationsschema
5 Sichtstreifen (nur de Luxe) 6 Ventilverrohrung 7 Füllöffnung 8 manuelle Entlüftung über Manometerhalter mit Manometer 9 Behälterentleerung Achtung: Bauseitige Verrohrung A Saugseite zur Filterpumpe B Druckseite ab 6 – Wege – Ventil C Rückspülleitung ab 6 – Wege - Ventil www.dinotec.de... -
Seite 8: Anforderungen An Den Technikraum
Anstrich verfügen und ein Gefälle zum Bodenablauf bzw. Pumpensumpf aufweisen. Der Fußboden muss so ausgelegt sein, dass er das Betriebsgewicht der Filteranlage (siehe technische Daten) statisch aufnimmt. HINWEIS: dinotec übernimmt keine Haftung für Folgeschäden, die auftreten, weil obige bauliche Vorraussetzungen nicht eingehalten wurden. www.dinotec.de... -
Seite 9: Übersichtstabellen
Übersichtstabelle ProFil S Manometerhalter mit manueller Entlüftung und Manometer C1 Rohwasser A1 Reinwasser A2 Sockelring Behälterentleerung C2 ProFil S 500 Profil S 610 ProFil S 500 ProFil S 610 Behälter Ø (Innen) 500 mm 610 mm DN 40 (D 50) -
Seite 10: Übersichtstabelle Comfort
Arbeitsraum über dem Kessel zur Befüllung Comfort 910 Comfort 1080 HINWEIS: Die lichte Raumhöhe soll mindestens 40 cm höher sein als die Oberkante der Einfüllöffnung. (Befüllen bzw. Entleeren des Filtermateriales). Für eine ausreichende Raum – Be- und Entlüftung ist zu sorgen: www.dinotec.de... - Seite 11 Arbeitsraum über dem Kessel zur Befüllung Comfort 1600 Comfort 1800 HINWEIS: Die lichte Raumhöhe soll mindestens 60 cm höher sein als die Oberkante der Einfüllöffnung. (Befüllen bzw. Entleeren des Filtermateriales). Für eine ausreichende Raum – Be- und Entlüftung ist zu sorgen. www.dinotec.de...
-
Seite 12: Übersichtstabelle Senator S
1600 mm raum über dem Kessel zur Befüllung HINWEIS: Die lichte Raumhöhe soll mindestens 40 cm höher sein als die Oberkante der Einfüllöffnung. (Befüllen bzw. Entleeren des Filtermateriales). Für eine ausreichende Raum – Be- und Entlüftung ist zu sorgen www.dinotec.de... -
Seite 13: Übersichtstabelle De Luxe
B x T (mm) Arbeitsraum vor dem 1300 x 2000 1500 x 2300 1600 x 2340 1800 x 2600 Filterkessel Filterkesselhöhe einschl. 1900 mm 1900 mm 2400 mm 2400 mm Arbeitsraum über dem Kessel zur Befüllung de Luxe 910 de Luxe 1080 www.dinotec.de... - Seite 14 2800 mm Arbeitsraum über dem Kessel zur Befüllung HINWEIS: Die lichte Raumhöhe soll mindestens 60 cm höher sein als die Oberkante der Einfüllöffnung. (Befüllen bzw. Entleeren des Filtermateriales). Für eine ausreichende Raum – Be- und Entlüftung ist zu sorgen www.dinotec.de...
- Seite 15 Halten Sie die Saugleitung kurz. Sie verringern dadurch die Ansaugzeit der Pumpe. Ggf. erhöhen Sie die Pumpenleistung. ACHTUNG: Die Verrohrung muss absolut dicht sein, da die Filteranlage beim Ansaugen von Luft nicht die volle Leistung bringt und es zu Störungen kommen kann. www.dinotec.de...
-
Seite 16: Installation
Zum dauernden Anschluss an fest verlegte Leitungen dürfen nur Kunststoffkabel NYM oder gleichwertige ohne leitfähige Umhüllung verlegt werden. ACHTUNG: Die separaten Montage- und Bedienungsanleitungen sowie Anschlusspläne, wie z.B. für Pumpen, Filtersteuerung und Mess-, Regel- und Dosieranlagen, sind zu beachten. www.dinotec.de... -
Seite 17: Filtermaterial Einfüllen
Beschädigung des Gewindes bis hin zum Abriss des Stehbolzen führen. ACHTUNG: Zum Schutz gegen Beschädigung des Filtersternes bzw. der Filterdüsen vor Einbringen der Stützschicht bzw. des Filtermaterials den Behälter bis ca. 10 cm über den Filterstern bzw. Filterdüsen mit Wasser füllen. www.dinotec.de... -
Seite 18: Befüllungstabellen Für Filterbehälter
2,00 – 3,15 mm 040 – 0,80 mm 0,80 – 1,60 mm SF/M Modell 25-kg-Säcke 25-kg-Säcke 25-kg-Säcke 35-kg-Säcke Art.Nr.:0930-283-00 Art.Nr.:0930-282-00 Art.Nr.:0930-281-00 Art.Nr.:0930-280-00 ProFil S 500 — — — ProFil S 610 — — — Comfort 500 — — — Comfort 610 —... -
Seite 19: Erstinbetriebnahme
(automatisch), Gebinde 22 kg = Art. Nr.1060-299-00, 35 kg Art. Nr. 1060-383-00, Dosierautomatic Easyfloc MONO Art. Nr. 0260-585-90. Die Reinigungsleistung Ihrer Filteranlage beruht neben der mechanischen Wirkung auf sogenannten physiko-chemischen Vorgängen in Verbindung mit der Flockung im Filterbett. bsw: Bundesverband Schwimmbad und Wellness e.V., Köln www.dinotec.de... -
Seite 20: Überwintern Der Filteranlage
Nach einer Rückspülzeit von 5 - 6 Minuten ist der Filter gereinigt. Sichtkontrolle am Schauglas. Filterpumpe „AUS“ 6-Wege-Zentralventil in Stellung „Nachspülen“ Filterpumpe „EIN“ Laufzeit ca. 30 Sekunden Filterpumpe „AUS“ 6-Wege-Zentralventil auf „Filtern“ Ihre Filteranlage ist wieder betriebsbereit. Bitte auch die Bedienungsanleitung des 6-Wege-Zentralventils HINWEIS: beachten www.dinotec.de... -
Seite 21: Bedienungsanleitung 6-Wege-Zentralventil
Bedienungsanleitung Filteranlagen Bedienungsanleitung 6-Wege-Zentralventil Alle dinotec Filteranlagen werden standardmäßig mit einem 6-Wege-Zentralventil zur manuellen Steuerung ausgestattet. Auf Wunsch kann eine vollautomatische Ausführung geliefert werden. Um den verschiedenen Anforderungen gerecht zu werden, sind die Ventile für die unterschiedlichen Volumenströme der Filteranlagen mit den notwendigen Durchflussmengen ausgelegt. -
Seite 22: Funktionsschema 6-Wege-Zentralventil
Filter vom Filter Becken Becken Becken Becken Pumpe Becken Pumpe Becken Pumpe Ventil Filter Ventil Becken Ventil Filter Ventil Kanal Ventil Kanal www.dinotec.de... -
Seite 23: Fehlerbehebung
Defekt in der Pumpe oder der Ansteuerung vor). Elektriker benachrichtigen Pumpenmotor defekt Pumpe austauschen ACHTUNG: Reparaturen an bzw. in der Pumpe und an den Steueranlagen dürfen nur von qualifizierten Fachfirmen vorgenommen werden. www.dinotec.de... -
Seite 24: Einfach Bestes Wasser Genießen
Einfach bestes Wasser genießen dinotec GmbH Spessartstr. 7, 63477 Maintal Tel. 06109 - 60 11 0, Fax 06109 - 60 11 90 Internet: www.dinotec.de E-mail: mail@dinotec.de...
