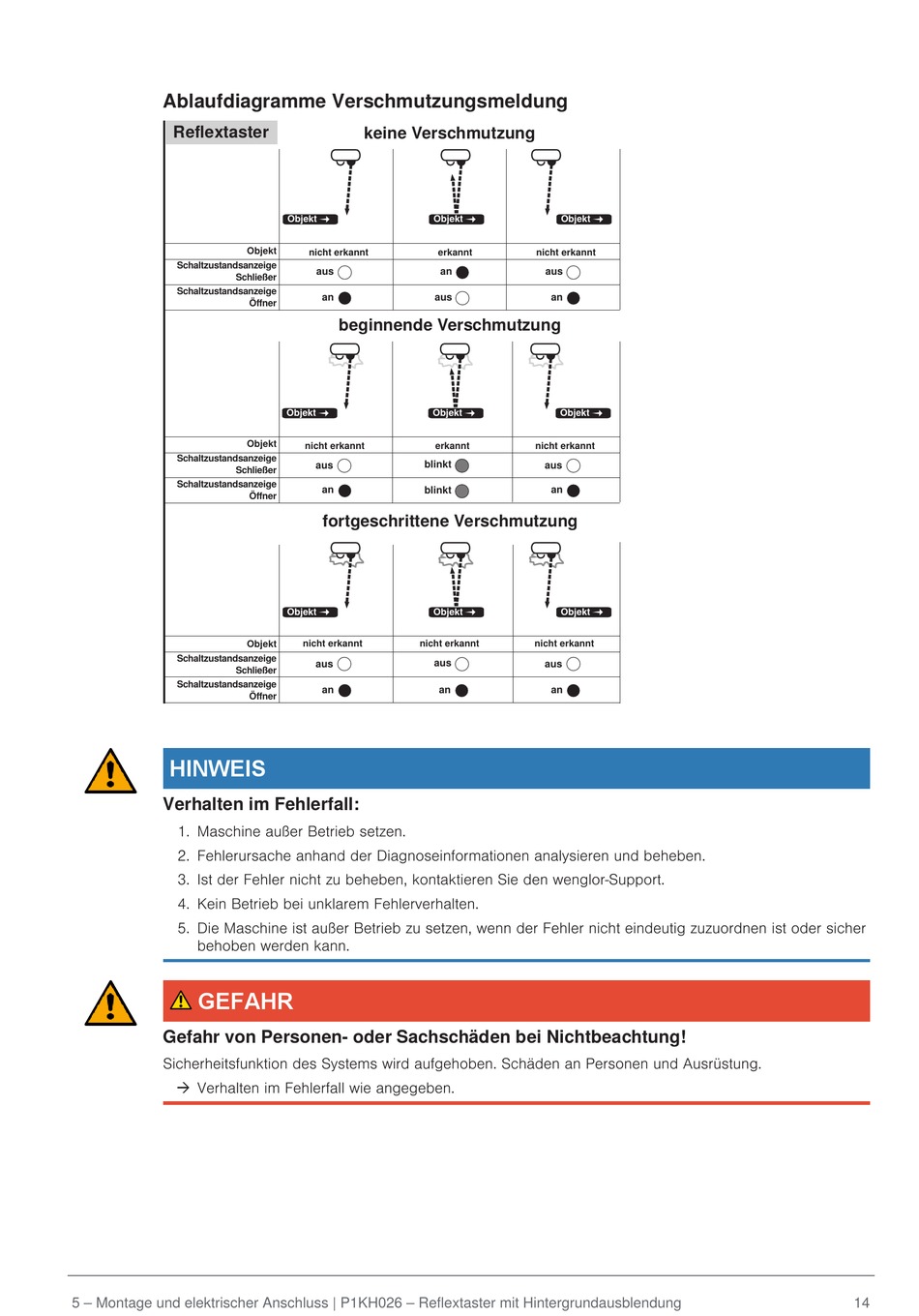

Ablaufdiagramme Verschmutzungsmeldung
Reflextaster
Schaltzustandsanzeige
Schließer
Schaltzustandsanzeige
Schaltzustandsanzeige
Schließer
Schaltzustandsanzeige
Schaltzustandsanzeige
Schließer
Schaltzustandsanzeige
HINWEIS
Verhalten im Fehlerfall:
1. Maschine außer Betrieb setzen.
2. Fehlerursache anhand der Diagnoseinformationen analysieren und beheben.
3. Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support.
4. Kein Betrieb bei unklarem Fehlerverhalten.
5. Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher
behoben werden kann.
GEFAHR
Gefahr von Personen- oder Sachschäden bei Nichtbeachtung!
Sicherheitsfunktion des Systems wird aufgehoben. Schäden an Personen und Ausrüstung.
à Verhalten im Fehlerfall wie angegeben.
