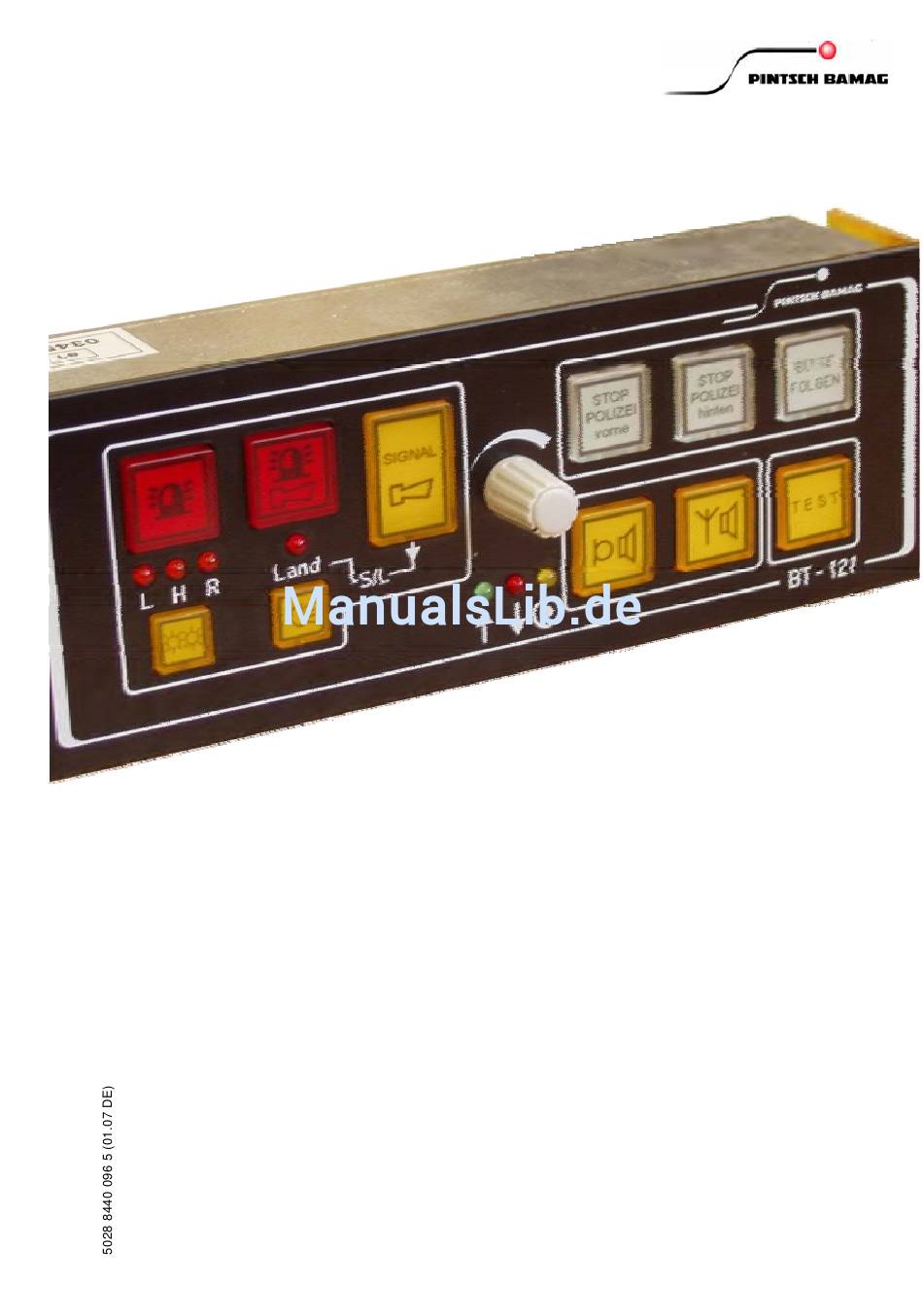

- Seite 1 Bediengerät BT-120 / BT-121 Bedienungs- Montageanleitung...
-
Seite 2: Anschrift: Pintsch Bamag
Anschrift: PINTSCH BAMAG Antriebs- und Verkehrstechnik GmbH Hünxer Straße 149 46537 Dinslaken Postfach 10 04 20 46524 Dinslaken Telefon : 02064 / 602 254/299 FAX : 02064 / 602 283 Email: warntechnik@pintschbamag.de Internet: http://www.pintschbamag.de... -
Seite 3: Inhaltsverzeichnis
INHALT Seite 1. AUFBAU 1.1 Funktionsübersicht 2. MONTAGEHINWEISE 3. KURZBEDIENUNGSANLEITUNG 4. ANSCHLUSSPLÄNE 4.1 Sondersignal 4.2 Displays 4.3 Sprachdurchsagen 4.4 Sonderfunktionen 5. STECKERBELEGUNG 6. TECHNISCHE DATEN 7. BESTELLNUMMERN 8. VERFÜGBARE ERSATZTEILE UND ZUBEHÖR... -
Seite 4: Aufbau
1. A UFBAU 1.1 Funktionsübersicht Das universelle Bediengerät BT-121 besitzt 4 Funktionsblöcke. Sondersignalbereich Displaybereich Sonderfunktionsbereich Sprachdurchsage 1.2 Kurzbeschreibung der Funktionsblöcke Der Sondersignalbereich beinhaltet Tasten für die Bedienung der Sondersignalanlage. Hier werden die Rundumkennleuchten und das Signal ein- bzw. ausgeschaltet, das Signal zwischen Stadt- und Landsignal umgeschaltet und der Status der Rundumkennleuchten angezeigt. - Seite 5 Der Sonderfunktionsbereich bietet die Möglichkeit zusätzliche Fahrzeugeinbauten zu steuern, wie z.B. Springlichter, Front- bzw. Heckblitzer, eine 3. Rundumkennleuchte usw. Die Taste „Test“ strahlt bei aktivierten Rundumkennleuchten und eingeschalteter Zündung ein Sondersignal mit verminderter Laut- stärke zum Testen der Anlage ab. Diese Funktion kann bei Bedarf auch gegen andere Funktionen umprogrammiert werden, z.B.
-
Seite 6: Kurzbedienungsanleitung
3. K URZBEDIENUNGSANLEITUNG AM EISPIEL FÜR OLIZEI Bedienteil BT-121 POLIZEI SoSi - Bereich Alle Tasten besitzen eine Nachtbeleuchtung und leuchten bei aktivierter Funktion in voller Helligkeit. Blaulicht: Ein- bzw. Ausschalten. Die Funktion wird durch zwei orange LED‘s angezeigt (L,R ; Blaulichtauswertung) Horntaster Vorwahl: (Vorraussetzung: Zündung ein) Blaulicht Ein, mit Hupentaster wird eine Klangfolge abgestrahlt (ca. -
Seite 7: Anschlusspläne
4. A NSCHLUSSPLÄNE 4.1 Allgemeine Anschlüsse In jedem Fall muss die Versorgungsspannung für das Bediengerät angeschlossen werden. Die Nachtbeleuchtung wird an der Klemme 58 abgegriffen (Hintergrundbeleuchtung des Armaturenbrettes bei eingeschaltetem Fahrzeuglicht). Die Absicherung der Nachtbeleuchtung befindet sich bereits im Fahrzeug. Nachtbeleuchtung Kl. -
Seite 8: Sondersignal
4.2 A NSCHLUSSPLAN ONDERSIGNALANLAGE... -
Seite 9: Displays
4.3 A NSCHLUSSPLAN ISPLAYS Bei der Anschaltung von Relais an den Display-Tasten, zur Ansteu- erung weiterer Fahrzeugseitiger Sondereinbauten, ist zwingend ein Relais mit Freilaufdiode zu verwenden. Displays bzw. andere Anzeigen wie z.B. Hinterleuchtung in einem Lichtbalken oder weitere Sondereinbauten im Fahrzeug für Display Kl. - Seite 10 4.4 A NSCHLUSSPLAN PRACHDURCHSAGE Sondersignalanlage bzw. Lichtbalken Nachtbeleuchtung Kl. 58 Versorgungsspannung Kl. 30 Versorgungsspannung Kl. 31 Zum Funkgerät bzw. Mikrofon BT-121 Der Anschluss des Mikrofons bzw. des Funkgerätes erfolgt über ein entsprechendes Anschlusskabel (Bestellnummern siehe Punkt 7): • Mikrofon-Anschlusskabel • Funkanschlusskabel für FuG 7/8 •...
-
Seite 11: Sonderfunktionen
4.5 A NSCHLUSSPLAN ONDERFUNKTIONEN... -
Seite 12: Steckerbelegung
5. S TECKERBELEGUNG I = Eingang (Input), O = Ausgang (Output) X1, MOLEX, 18 TECKER POLIG Pin Funktion Strombelastung Versorgungsspannung < 2A Display 1 < 2A Display 2 < 2A Funktionskontrolle Kennleuchte links < 20mA Funktionskontrolle Kennleuchte rechts < 30mA Nachtbeleuchtung, Klemme 58 <... - Seite 13 Die Stecker X1, X2 und X3 sind, mit Ausnahme der Horneintastung, kompatibel zum K-BT 110, somit kann das Bediengerät 1:1 ausge- tauscht werden nachdem diese angepasst wurde. X3, SUB-D, 15 TECKER POLIG Funktion Strombelastung Abschirmung 13,6V geschaltet (Rauschsperre) Eintastung Modulation ~ SE-Gerät Modulation GND Funkgerät EIN...
-
Seite 14: Technische Daten
6. T ECHNISCHE ATEN Stromversorgung Nennspannung 12 V - DC Betriebsbereich 10,8 ... 14,4 V - DC Stromaufnahme Bereitschaft < 1 mA - mit Nachtbeleuchtung 10 mA Maximal 200 mA Umgebungsbedingungen Betriebstemperatur -25 °C ... +70 °C Lagerung / Transport -25 °C ... -
Seite 15: Bestellnummern
7. B ESTELLNUMMERN 5028 8440 003 - Bediengerät BT-121 5028 8411 043 - BT-120 Schleswig Holstein 5025 8441 011 - BT-120 Zoll 5025 8441 015 - BT-120 Rettung 5025 8441 017 - BT-120 Baden Württemberg 5025 8441 021 - BT-120 Berlin... - Seite 16 PINTSCH BAMAG Tel. : +49 (0)2064 - 602 327 Antriebs- und Verkehrstechnik GmbH : +49 (0)2064 - 602 283 Hünxer Straße 149 Email : warntechnik@pintschbamag.de 5028 8440 096 5 (01.07 DE) D-46537 Dinslaken...
