Rivacold RDF Bedienungs- Und Wartungsanleitung
Doppelluftstrom-deckenluftverdampfer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
MANUALE USO E MANUTENZIONE
I
AEROEVAPORATORI A SOFFITTO DOPPIO FLUSSO
UK
D
USE AND MAINTENANCE HANDBOOK
FR
ES
CEILING UNIT COOLERS DUAL AIR FLOW
BEDIENUNGS- UND WARTUNGSANLEITUNG
DOPPELLUFTSTROM- DECKENLUFTVERDAMPFER
D'EMPLOI ET D'ENTRETIEN
AÉROÉVAPORATEUR DE PLAFOND À DOUBLE FLUX
MANUAL DE USO Y MANTENIMIENTO
AEROEVAPORADOR DE TECHO DE DOBLE FLUJO
RDF
RDF REV.07 03_19
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Rivacold RDF

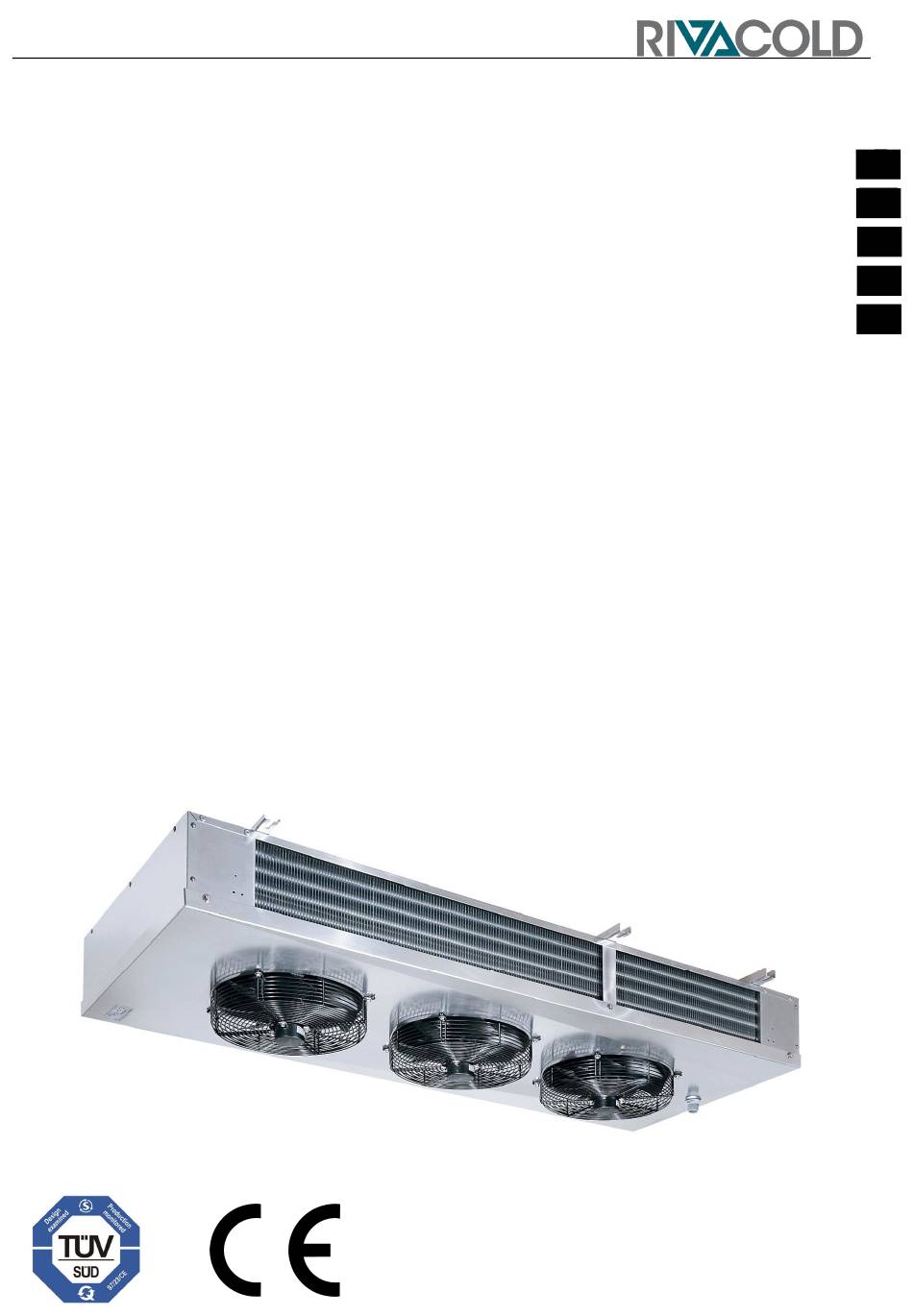

- Seite 1 AEROEVAPORATORI A SOFFITTO DOPPIO FLUSSO USE AND MAINTENANCE HANDBOOK CEILING UNIT COOLERS DUAL AIR FLOW BEDIENUNGS- UND WARTUNGSANLEITUNG DOPPELLUFTSTROM- DECKENLUFTVERDAMPFER D'EMPLOI ET D'ENTRETIEN AÉROÉVAPORATEUR DE PLAFOND À DOUBLE FLUX MANUAL DE USO Y MANTENIMIENTO AEROEVAPORADOR DE TECHO DE DOBLE FLUJO RDF REV.07 03_19...
- Seite 2 RDF Pag. 2 REV.07 03_19...
- Seite 22 Anz. Motorventilatoren - Drehzahl (RPM) Versorgungsspannung (Volt/Ph/Hz) Stromaufnahme in Watt (W) Kühlflüssigkeitsgruppe: Gruppe 2 (*) Stromaufnahme in Ampere (A) Druck PS (Max. Arbeitsdruck) Versorgungsspannung (Volt/Ph/Hz) Temperatur TS (Min. Betriebstemperatur) Entfrostung: Seriennummer Anz. Widerstände RDF Pag. 22 REV.07 03_19...
- Seite 23 (*) Gemäß EN 378/1 gehören die folgende Gase zur Gruppe 2: R22,R134a,R507,R404A,R407C,R410A,R410B Alle Luftverdampfer RDF gehören zur Kategorie 0 gemäß der Richtlinie 97/23/EG (P.E.D.) Abb. 1 P+300 min 700 min 700 Erkennungsschild Detail A RDF versione a 3 motoventilatori con 3 staffe di fissaggio...
-
Seite 24: Montage Des Thermostatventils (Nicht Mitgeliefert)
Für das Handling der Maschine Schutzhandschuhe gegen Schnitte oder ein geeignetes Hebezeug verwenden. Prüfen Sie nach, dass die Decke, an die der RDF befestigt wird, sein Gewicht tragen kann. Kanalisieren Sie nicht die Luft der Motorventilatoren, um die Lastverluste nicht zu erhöhen. -
Seite 25: Anschluss An Den Kühlschrank
Tropfwanne ausgeübt oder ihre Position geändert wird, da dadurch Brüche begünstigt werden. ANSCHLUSS DES KONDENSWASSERSCHLAUCH Die Rohrleitungen für den Wasserabfluss werden an den 20 mm Steckanschluss (an den Modellen mit 1 und 2 Lüfter und Durchmesser ø250) oder an den 33mm Steckanschluss (für alle Modelle RDF) RDF Pag. 25 REV.07 03_19... -
Seite 26: Elektrischer Anschluss
Auf der Seite des Elektroanschlusses (siehe Abb. 8-9) befindet sich die Abzweigdose für den Anschluss aller elektrischen Bauteile des Verdampfers. Bei den RDF Modellen mit einem Durchmesser von ø 250 hat die Abzweigdose zwei Klemmleisten: Die Klemmleiste für die Erdung und die Klemmleiste mit Schnellanschluss, an die die Versorgungskabel für die Motorventilatoren und die... - Seite 27 4250 Modell 1250ED 2250ED 3250ED 4250ED Motorventilatoren n x ø mm 1 x 250 2 x 250 3 x 250 4 x 250 Absorption 0,45 0,90 1,35 Motorventilatoren Leistung 1650 2500 3150 Widerstände Abb. 6 RDF Pag. 27 REV.07 03_19...
-
Seite 28: Technische Angaben
2800 4096 5360 6160 Die Motoren sind mit einem Schutzsystem mit automatischer Rückstellung ausgerüstet. Wenn Sie ein Drehzahlreguliersystem für den Motorventilator verwenden wollen, prüfen Sie nach, dass es mit dem Motorventilator kompatibel ist. TECHNISCHE ANGABEN RDF Pag. 28 REV.07 03_19... -
Seite 29: Wartung Und Reinigung
Bei einem Austausch von Maschinenkomponenten dürfen diese nur durch Original-Ersatzteile ersetzt werden. Wichtig: Am Ende der Wartungsarbeiten müssen alle abgenommen Schutzeinrichtungen wieder angebaut werden (Verkleidung und Gitter; siehe Abb. 8-9). Abb. 8 Abb. 9 RDF Pag. 29 REV.07 03_19... -
Seite 30: Entsorgung
Widerstand für das Ablassrohr Der Widerstand muss in das Kondenswasserablassrohr eingebaut werden, damit das Wasser, was sich beim Entfrosten bildet, nicht im Abfluss gefriert. Er wird für die Anwendungen in Kühlzellen mit Minusgraden verwendet. RDF Pag. 30 REV.07 03_19... - Seite 51 RDF Pag. 51 REV.07 03_19...
