Montage des Regenschirmhalters
Es gibt zwei Möglichkeiten den Regenschirmhalter zu montieren.
Die erste und schnellste Möglichkeit (Abb. 1) ist die, indem Sie den Regen-
schirmhalter komplett mit Schelle und Schraube nehmen und seitlich auf den
Zapfen schieben (A). Anschließend drehen Sie den Regenschirmhalter im Uhr-
zeigersinn fest, bis die Schelle auf dem Zapfen klemmt (B).
Die zweite Möglichkeit (Abb. 2) wird bei starkem Wind empfohlen. Lösen Sie
hierzu die Kreuzschraube am Schirmhalter und drehen Sie die Schelle herunter.
Nun können Sie den Regenschirmhalter senkrecht in die Gewindebohrung
seitlich am Griffzapfen ein schrauben.
1
2
B
A

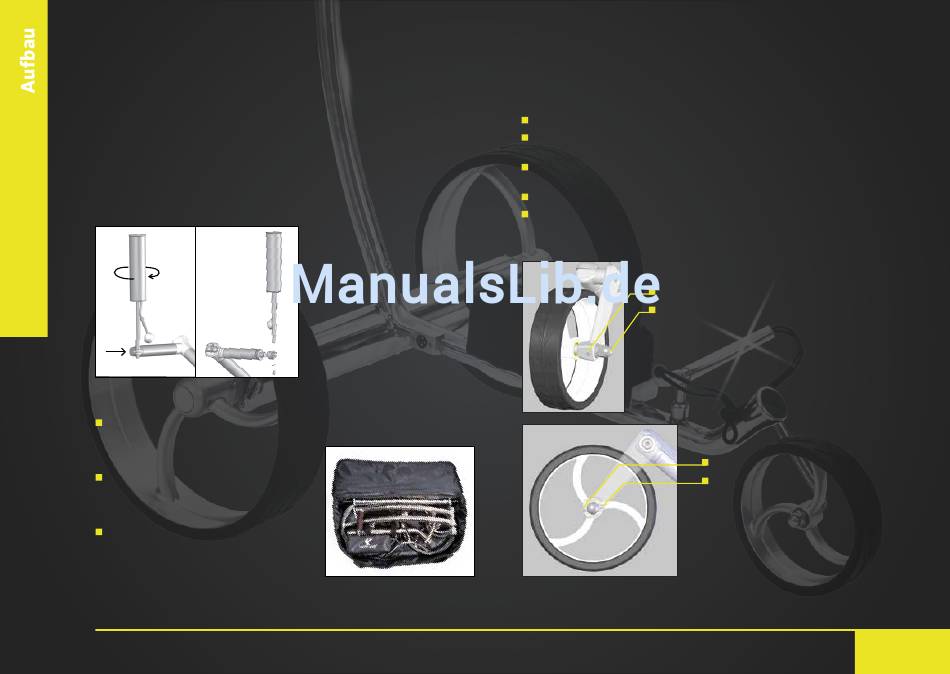

Faltschritte Demontage
1. Nehmen Sie den mitgelieferten Steckschlüssel und drücken Sie den Feder-
knopf in den Rahmen hinein. Drehen Sie die Stange leicht, damit der Knopf
nicht zurück springen kann und ziehen das Ge-
stänge auseinander.
2. Das Gleiche führen Sie mit der Stange durch, die
zum Vorderrad führt. Durch Drücken und leichtes
Drehen des Gestänges, lässt sich die Arretierung
leicht lösen.
3. Ziehen Sie die Räder von der Achse, indem Sie den
Stift an der Felge drücken.
Sollten Sie die Trolleytasche mitbestellt haben, können
Sie alle Bauteile in der Tasche optimal verstauen.
10
Justierung Vorderrad/ Geradeauslauf
Bei jedem Trolley wird der Geradeauslauf im Werk voreingestellt.
Trotzdem kann es sein, dass Sie den Lauf nachjustieren müssen.
1. Lösen Sie die Hutmutter ein bis zwei Umdrehungen.
2. Läuft das Gerät nach links, müssen Sie die vordere Madenschraube
herausdrehen und die hintere Madenschraube hineindrehen.
3. Läuft das Gerät nach rechts, müssen Sie die hintere Madenschraube
herausdrehen und die vordere Madenschraube hineindrehen.
4. Anschließend drehen Sie die Hutmutter wieder fest.
5. Es kann sein, dass Sie sich an die Einstellung mit einem zweiten
Durchgang herantasten müssen.
Madenschraube
Hutmutter
11
vordere Madenschraube
hintere Madenschraube
