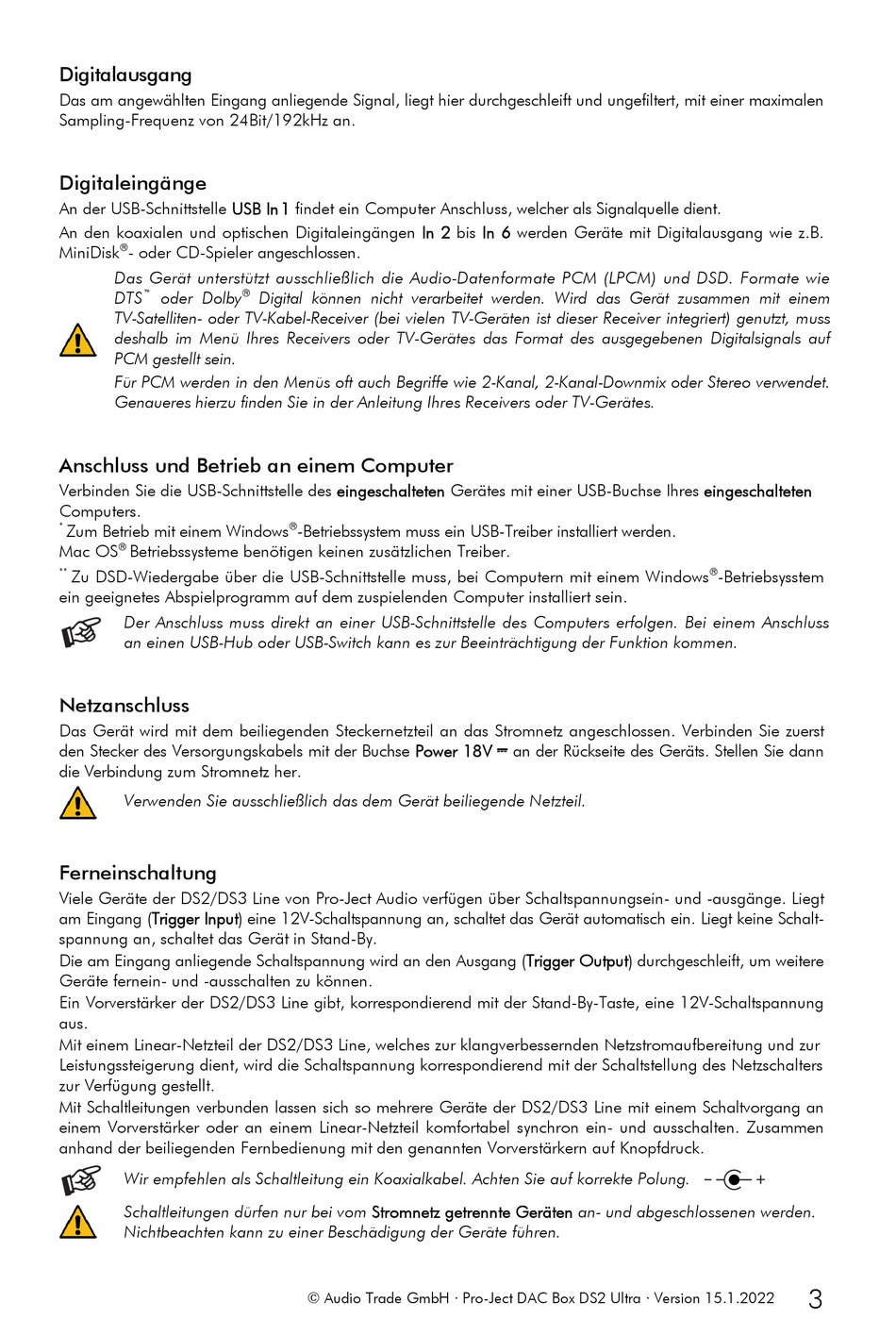

Pro-Ject Audio Systems DAC Box DS2 Ultra Bedienungsanleitung Seite 3

Digitalausgang
Das am angewählten Eingang anliegende Signal, liegt hier durchgeschleift und ungefiltert, mit einer maximalen
Sampling-Frequenz von 24Bit/192kHz an.
Digitaleingänge
An der USB-Schnittstelle USB In 1 findet ein Computer Anschluss, welcher als Signalquelle dient.
An den koaxialen und optischen Digitaleingängen In 2 bis In 6 werden Geräte mit Digitalausgang wie z.B.
®
MiniDisk - oder CD-Spieler angeschlossen.
Das Gerät unterstützt ausschließlich die Audio-Datenformate PCM (LPCM) und DSD. Formate wie
™
DTS oder Dolby
TV-Satelliten- oder TV-Kabel-Receiver (bei vielen TV-Geräten ist dieser Receiver integriert) genutzt, muss
deshalb im Menü Ihres Receivers oder TV-Gerätes das Format des ausgegebenen Digitalsignals auf
PCM gestellt sein.
Für PCM werden in den Menüs oft auch Begriffe wie 2-Kanal, 2-Kanal-Downmix oder Stereo verwendet.
Genaueres hierzu finden Sie in der Anleitung Ihres Receivers oder TV-Gerätes.
Anschluss und Betrieb an einem Computer
Verbinden Sie die USB-Schnittstelle des eingeschalteten Gerätes mit einer USB-Buchse Ihres eingeschalteten
Computers.
* Zum Betrieb mit einem Windows
Mac OS ® Betriebssysteme benötigen keinen zusätzlichen Treiber.
** Zu DSD-Wiedergabe über die USB-Schnittstelle muss, bei Computern mit einem Windows
ein geeignetes Abspielprogramm auf dem zuspielenden Computer installiert sein.
Der Anschluss muss direkt an einer USB-Schnittstelle des Computers erfolgen. Bei einem Anschluss
an einen USB-Hub oder USB-Switch kann es zur Beeinträchtigung der Funktion kommen.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 18V
die Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Netzteil.
Ferneinschaltung
Viele Geräte der DS2/DS3 Line von Pro-Ject Audio verfügen über Schaltspannungsein- und -ausgänge. Liegt
am Eingang (Trigger Input) eine 12V-Schaltspannung an, schaltet das Gerät automatisch ein. Liegt keine Schalt-
spannung an, schaltet das Gerät in Stand-By.
Die am Eingang anliegende Schaltspannung wird an den Ausgang (Trigger Output) durchgeschleift, um weitere
Geräte fernein- und -ausschalten zu können.
Ein Vorverstärker der DS2/DS3 Line gibt, korrespondierend mit der Stand-By-Taste, eine 12V-Schaltspannung
aus.
Mit einem Linear-Netzteil der DS2/DS3 Line, welches zur klangverbessernden Netzstromaufbereitung und zur
Leistungssteigerung dient, wird die Schaltspannung korrespondierend mit der Schaltstellung des Netzschalters
zur Verfügung gestellt.
Mit Schaltleitungen verbunden lassen sich so mehrere Geräte der DS2/DS3 Line mit einem Schaltvorgang an
einem Vorverstärker oder an einem Linear-Netzteil komfortabel synchron ein- und ausschalten. Zusammen
anhand der beiliegenden Fernbedienung mit den genannten Vorverstärkern auf Knopfdruck.
Wir empfehlen als Schaltleitung ein Koaxialkabel. Achten Sie auf korrekte Polung.
Schaltleitungen dürfen nur bei vom Stromnetz getrennte Geräten an- und abgeschlossenen werden.
Nichtbeachten kann zu einer Beschädigung der Geräte führen.
®
Digital können nicht verarbeitet werden. Wird das Gerät zusammen mit einem
® -Betriebssystem muss ein USB-Treiber installiert werden.
© Audio Trade GmbH · Pro-Ject DAC Box DS2 Ultra · Version 15.1.2022
" an der Rückseite des Geräts. Stellen Sie dann
® -Betriebsysstem
+
3
