SPIETH MSF 65x2 Montageanleitung Seite 2

Dokument
md-msf-de1601
Seite 2 von 2

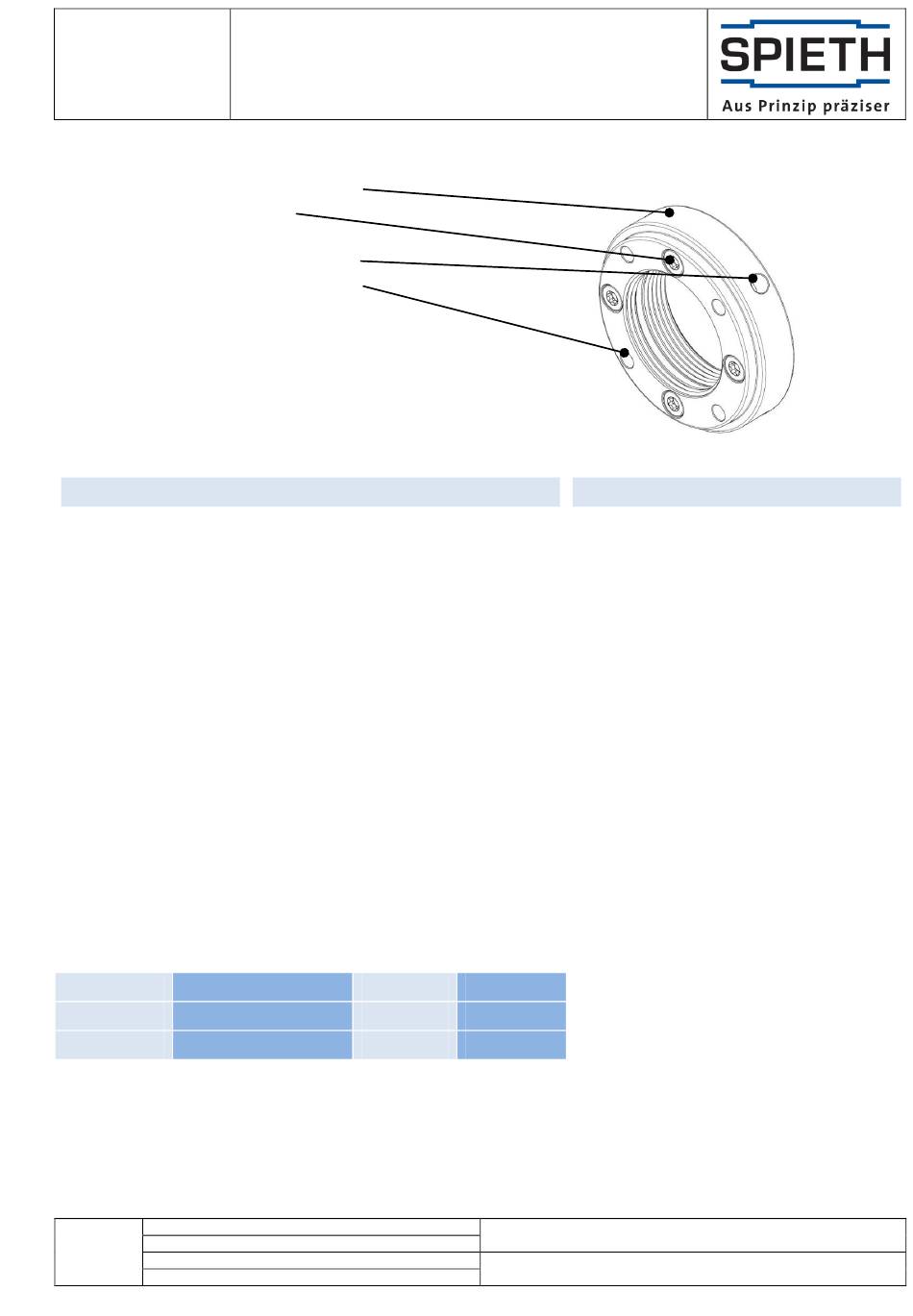

Bezeichnungen für Ihre Spieth-Stellmutter MSF 65x2
Spieth-Stellmutterkörper MSF 65x2
Spieth-Spannschrauben 6xM5
Radialbohrungen für
Zapfenschlüssel DIN 1810 - B 80-90
Axialbohrungen für Stirnlochschlüssel
Erkennungsmerkmale (für original Spieth-Stellmuttern)
Spieth-Logo
Bezeichnung
Chargennummer
Sicherungsmoment M der Spannschrauben
S
Montage
Vorgehen:
1. Stellmutter und Anschlussteile sorgfältig säubern und mit
Maschinenöl ohne reibungsmindernde Zusätze leicht einölen.
2. Stellmutter vollständig auf Spindelgewinde aufschrauben, jedoch
nicht zur Plananlage bringen.
3. Die Spannschrauben stufen- und kreuzweise anziehen. Dabei
regelmäßig das Spiel der Mutter auf dem Gewinde überprüfen. Den
Vorgang so oft wiederholen, bis ein annähernd spielfreier Lauf
eingestellt ist.
4. optional: Um Setzerscheinungen zu reduzieren, Stellmutter
zunächst mit erhöhtem Vorspannmoment
M = (1,2 bis 1,5) x M = __________ Nm
Ve V
(nach Berechnung Konstruktionsanleitung) gegen die Plananlage
festziehen und wieder lösen.
5. Die Stellmutter mit dem berechneten Vorspannmoment
M = __________ Nm
V
(nach Berechnung Konstruktionsanleitung) anziehen.
6. Durch stufen- und kreuzweises Anziehen der Spannschrauben
das vorgegebene Sicherungsmoment M
1. Stufe
2. Stufe
Endmoment
Hinweis:
Bei höchster Anforderung an den Spindelrundlauf kann dieser
durch individuelles Einstellen der Spannschrauben positiv
beeinflusst werden.
Vorgängerdokument: n.v.
Schutz-
vermerk Nachfolgedokument: n.v.
ISO 16016 Erstellt: 15.01.2016/Vo
beachten
Geprüft: 20.01.2016/Ax
Montagedatenblatt
MSF 65x2
einstellen:
S
M (= 50%) 3,0
S050
M (= 75%) 4,5
S075
M (= 100%) 6,0
S100
Demontage
Hinweis:
Spieth-Stellmuttern sind bei sachgemäßer
Behandlung mehrfach verwendbar.
Vorgehen:
Der Ausbau erfolgt in umgekehrter
Reihenfolge zur Montage:
1. Spannschrauben stufen- und kreuzweise
leicht lösen.
2. Spannschrauben stufen- und kreuzweise
entspannen.
3. Stellmutter lösen.
Wichtig:
Ist eine Stellmutter auf einem
Spindelgewinde gesichert worden, darf sie
nach einer Demontage aufgrund erfolgter
Anpassungsvorgänge ausschließlich auf
demselben Gewinde wiederverwendet
werden.
Achtung:
[Nm]
Beim Entsichern alle Spannschrauben
[Nm]
stufen- und kreuzweise lösen, damit keine
[Nm] Schraube überbelastet wird. Ansonsten
können Schraubenbruch sowie Schäden an
der Sicherungsmutter oder an
anschließenden Bauteilen die Folge sein.
Originaldokument zu finden unter
www.spieth-me.de/deutsch/service-download/cad-daten-datenblaetter/
Fragen, Wünsche oder Anregungen bitte an
info@spieth-me.de
Bestellnummer: K-10306502
