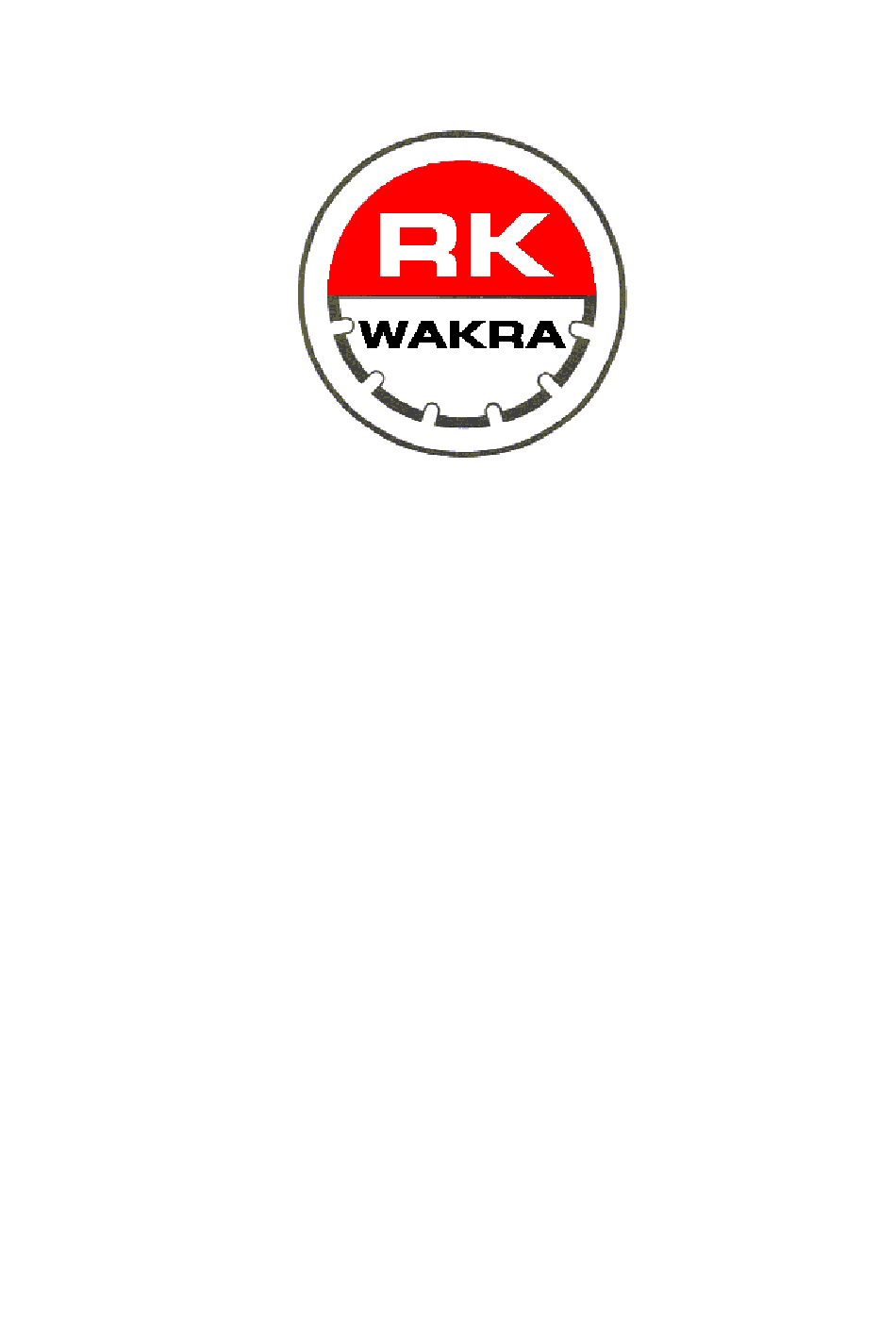

- Seite 1 Betriebsanleitung WAKRA Fugenschneider C137 Maschinen Nr.: _____________...
-
Seite 2: Inhaltsverzeichnis
3.2 Tiefeneinstellung 3.3 Schneidvorgang 4. Wartung und Transport 4.1 Wartung 4.2 Transport 4.3 Ersatzteile 5. Mögliche Störungen und ihre Beseitigung Empfänger: Maschinenkarte: C137 Masch. Nr.: ....Bj........... Bemerkung: Spannung: ..V Leistung: …28kW… Spindeldrehzahl: ..2540..Upm Strom: ..A Antriebsmotor-Nr.:... -
Seite 3: Konformitätserklärung
Sicherheit für Fugenschneider EN 13862 Declaration of conformity We declare under our sole responsibility that the machines: WAKRA joint cutter type C137 Are confirm with the following standards and documents according to the provisions of the EU directives: Machinery Directive 2006/42 / CE... -
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Der Fugenschneider WAKRA C137 ist ausschließlich für das Arbeiten in Asphalt, Beton oder ähnliche Baustoffe konzipiert. Eine Verwendung der Maschine darf nur im Nassschnitt erfolgen. Darüber hinaus darf die Maschine nicht für andere Materialen (wie z.B. Holz, Kunststoff), welche nicht in dieser Betriebsanleitung beschrieben sind, verwendet werden. -
Seite 5: Allgemeines
Hände noch Ihre Füße in den Bereich der Diamant- Trennscheibe gelangen, da Sie sich sonst ernsthaft verletzen können! Sind Sie nicht mit dem Einsatz des Fugenschneiders WAKRA C137 vertraut, empfehlen wir Ihnen unbedingt, diese Betriebsanleitung sorgfältig durchzulesen, und setzen Sie die Maschine nur dem Zweck entsprechend richtig ein! -
Seite 6: Schneller Überblick
Schneller Überblick WAKRA C137 01 Handgriff 11 Arbeitsvorschub Ein/Aus 12 Senkventil ,Ab‘ 02 Kranaufhägepunkte 13 Druckschalter ,Auf‘ 03 Motorhaube 04 Leerflanschabdeckung 14 Tiefenanzeige 05 Richtungsanzeiger 15 Regler Vorschubgeschwindigkeit 06 Schutzhaube 16 Wasseranschluss 07 Hand- und Stellbremse 17 Benzintank 08 Motorendrehzahlstellhebel (Gashebel) 18 Warnleuchte Luftfilter Motor 09 Vorschubschalter Vor/Zurück... -
Seite 7: Maßnahmen Vor Dem Einsatz
1. Maßnahmen vor dem Einsatz Vor Beginn des Schneidvorgangs muss die Maschine auf äußere Beschädigungen kontrolliert werden. Auch das verwendete Schneidwerkzeug (Diamanttrennscheibe) muss auf Defekte überprüft werden. Weist das Schneidwerkzeug Risse und/oder Beschädigungen auf, muss es sofort durch ein fehlerfreies Werkzeug ersetzt werden. -
Seite 8: Inbetriebnahme
2. Inbetriebnahme 2.1 Montage der Diamant-Trennscheibe Wichtig: Motor abschalten! Montieren Sie die dem Einsatz entsprechende Diamanttrennscheibe (Beton, Asphalt etc.). Dazu muss die Schutzhaube 06 entfernt und die Maschine mit der Hydraulik 13 hochgestellt werden. Sie bringen nun die Mitnehmerbohrung im Diamantblatt mit derjenigen im festen Flanschteil in Übereinstimmung und richten den Stift im Deckflansch ebenfalls in diese Bohrung. -
Seite 9: Wasserzuführung
2.3 Wasserzuführung Vor dem Schneiden ist zu prüfen, ob das Diamantblatt genügend mit Kühlwasser versorgt wird. Da das Wasser durch die Schneidwelle mittels zentraler Spülbuchse geführt wird, muss die Flanschseite, die ohne Werkzeug ist, mit dem Deckflansch, der ein Dichtgummi aufweist, abgedichtet sein, da sonst auf dieser Seite ebenfalls Wasser austritt und so nicht genügend Wasser zum Werkzeug gelangt. -
Seite 10: Arbeitsvorschub
3. Arbeitsweise 3.1 Arbeitsvorschub Das Verschieben der Maschine kann mit dem eingebauten Arbeitsvorschub erfolgen. Ein Gleichstrommotor treibt über ein dreistufiges Planetengetriebe die Hinterachse an. Die Vorschubgeschwindigkeit wird über ein Potenziometer 15 elektronisch verstellt. Es sind somit alle Geschwindigkeiten zwischen 0 und 15 m pro Minute stufenlos einstellbar. Wird die Maschine rückwärts abgeladen, so darf der Vorschub nicht als Bremsmotor verwendet werden... - Seite 11 Bei Asphaltdecken den Belag nicht ganz durchschneiden, da das Diamantblatt durch Hinterschleifen vorzeitig verschleißen kann. Die Dicke eines unbekannten Belages kann ermittelt werden indem man die Diamanttrennscheibe bis zum Austritt von Sand oder hellem Spülwasser absenkt und dann den Übergang zum Kieskoffer ausmisst.
-
Seite 12: Wartung Und Transport
4. Wartung und Transport 4.1 Wartung Schalten Sie die Maschine nach Abschnitt 2.2 ab. Es empfiehlt sich, die Maschine nach dem Einsatz abzuspritzen. Warten Sie den Benzinmotor genau nach der Betriebs- resp. Wartungsanleitung des Motorenherstellers! Reinigen Sie je nach Einsatz: Schneidwellenlager und schmieren Sie diese periodisch ab. Die Kontrollleuchten an der Maschine für den Öldruck und Luftfilter dürfen während des Betriebs der Maschine nicht leuchten. -
Seite 13: Mögliche Störungen Und Ihre Beseitigung
5. Mögliche Störungen und ihre Beseitigung Fehler Ursache Abhilfe Motor läuft nicht an Brennstofftank leer Tank auffüllen Gashebel nicht auf Vollgas Gashebel auf Vollgas stellen Batterie ist erschöpft Batterie mit Ladegerät laden oder überbrücken. Motor dreht beim Startvor- Batterie ist erschöpft Batterie mit Ladegerät laden gang nur sehr langsam oder überbrücken. - Seite 14 Ersatzteile TIEFENVERSTELLUNG Pos. Teile-Nr. Bezeichnung Menge C137-001 Halter zu Griffrohr rechts C137-002 Gelenkkopf 12 C137-003 Halter zu Griffrohr links C137-004 Verlängerung zu Tiefenanzeige C137-005 Flanschlager UCFL 205 C137-006 Welle zu Griffhalter...
- Seite 15 VORSCHUBEINHEIT Pos. Teile-Nr. Bezeichnung Menge C137-011 Motorwippe Vorschubeinheit C137-012 Lager zu Motorwippe C137-013 Unterlage C137-014 Vorschubmotor Kettenrad Motor 1/2x5/16“ Z14 C137-015 C137-016 Reibrad C137-017 Antriebswelle C137-018 Stehlager UCP 204 Kettenrad Antriebswelle 1/2x5/16“ Z23 C137-019 Rollenkette 1/2x5/16“ L=403mm + Kröpfglied + Schloss...
-
Seite 16: Wippe Mit Räder
WIPPE MIT RÄDER Pos. Teile-Nr. Bezeichnung Menge C137-030 Hinterrad Ø 200mm komplett C137-031 Bandage 200/50x140 C137-032 Kugellager 6204 RS C137-033 Vorderrad Ø 160x50 C137-034 Flanschlager UCFL 205 C137-035 Wippe C137-036 Hydraulikzylinder 50/25 - 160 C137-037 Schwenkauge... - Seite 17 HYDRAULIK Pos. Teile-Nr. Bezeichnung Menge C137-040 Hohlschraube G 1/4" C137-041 Hydraulik Schlauch 480mm HPI - Senkventil Reduktion G3/8 – G1/4“ C137-042 C137-043 Senkventil 9N 600S Reduktion 3/8 – 1/4“ C137-044 C137-045 Hydraulik Schlauch 480mm HPI - Senkventil C137-046 Hydraulik Schlauch 600mm Senkventil - Zylinder C137-047 Rückschlagventil...
-
Seite 18: Schneidwelle Mit Spülbuchse
SCHNEIDWELLE MIT SPÜLBUCHSE Pos. Teile-Nr. Bezeichnung Menge C137-060 Sechskantschraube M14x30 C137-061 Dichtflansch C137-062 Schneidwelle C137-063 Deckflansch C137-064 Sechskantschraube M14x30 links C137-065 Rillenkugellager 6007 2RS C137-066 Dichtringe 52/42x4 C137-067 Gehäuselager UPC 207 C137-068 Poly-V-Riemenscheibe 16 PL Ø 130mm C137-069 Aufnahmehülse zu Mitnehmerflansch C137-070 Mitnehmerflansch links / M14 rechts Ø... - Seite 19 MOTOR- / ANBAUTEILE Pos. Teile-Nr. Bezeichnung Menge 254-090 Gaszug (Lever Control) C137-077 Riemenscheibe Motor 16PL Ø 68 mm C137-081 Auspufftopf C137-082 Lambdasonde 514-094 Öl-Ablass-Schlau C137-083 Schutzgitter Motor C137-078 Poly-V-Riemen 16PL991...
