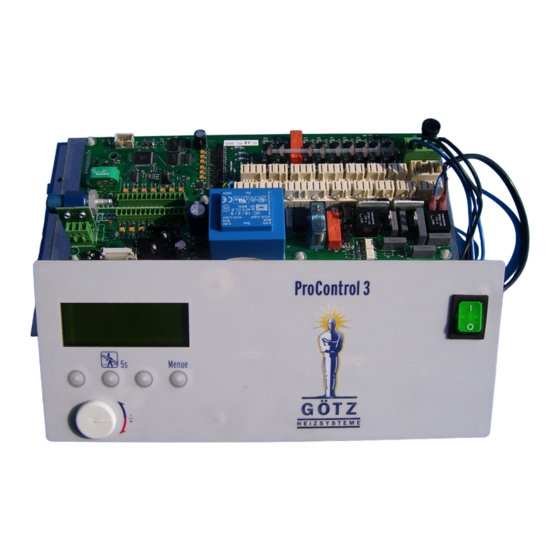

ProCondens ProControl 3 Bedienungsanleitung
Inhaltszusammenfassung für ProCondens ProControl 3

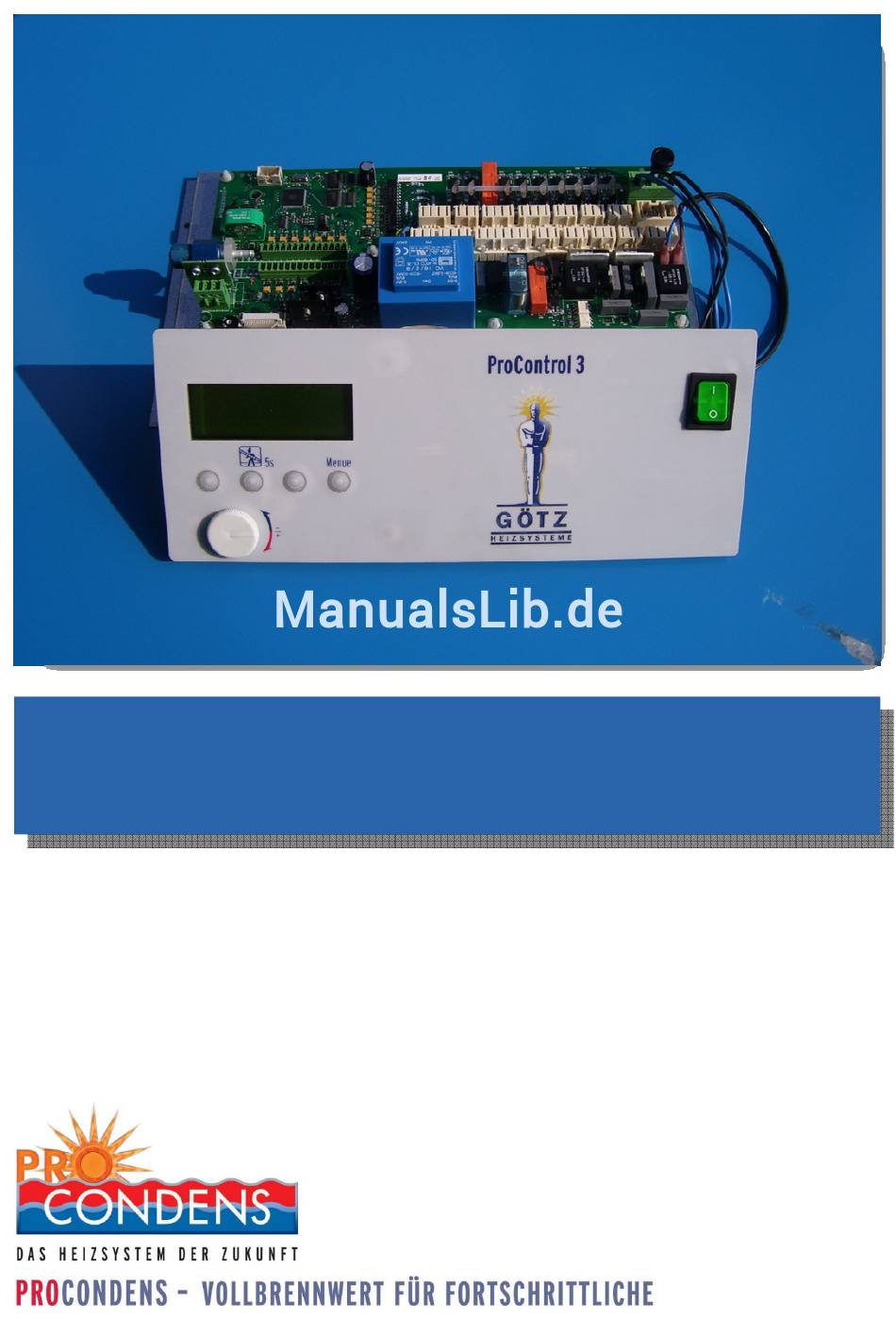

- Seite 1 06.2013 Bedienungsanleitung ProControl 3 ab SW-Version 1.53 Für den Anlagenbetreiber Anleitung vor dem Gebrauch der Regelung sorgfältig lesen!
- Seite 2 VK Control 3...
-
Seite 3: Inhaltsverzeichnis
VK Control 3 Inhaltsverzeichnis Vor dem Betrieb …………………………………………………………………………….. Bestimmungsgemässe Verwendung ………………………………………………………. Verwendete Symbole und Auszeichnungen ………………………………………………. Glossar ………………………………………………………………………………………… Sicherheitshinweise ………………………………………………………………………… Leistungsbeschreibung ……………………………………………………………………. Gerätebeschreibung ………………………………………………………………………… Bedienfeld ……………………………………………………………………………………… Display ………………………………………………………………………………………….. 10/11 Betriebsdaten abrufen ………………………………………………………………………. Bedienung …………………………………………………………………………………….. Navigationssymbole …………………………………………………………………………… Menüstruktur der Einstellungen ……………………………………………………………… Informationen zu den Einstellungen …………………………………………………………. -
Seite 4: Vor Dem Betrieb
VK Control 3 Vor dem Betrieb Diese Anleitung enthält wichtige Informationen zum sicheren und sachgerechten Betrieb der digitalen Heizungsregelung VK Control 3. Bevor Sie beginnen, beach- ten Sie bitte die folgenden Hinweise: Lesen Sie die Anleitung aufmerksam durch. Bewahren Sie die Anleitung für spätere Verwendung auf. Betreiben Sie das Gerät nur bestimmungsgemäss. -
Seite 5: Glossar
VK Control 3 Glossar Begriff Bedeutung Differenz zwischen Ein- und Ausschalttemperatur der Regelung in Kelvin. Beispiel: Die Solltemperatur des Boi- lers beträgt 60°C. Bei einer Hysterese von 6 Kelvin Hysterese schaltet die Regelung bei 57°C ein und bei 63°C aus. Eine größere Hysterese hat den Vorteil, dass die Anzahl der Brennerstarts geringer ist. -
Seite 6: Sicherheitshinweise
VK Control 3 Sicherheitshinweise Gefahr Beim Öffnen des Gehäuses werden stromführende Bau- teile freigelegt. Berühren der stromführenden Teile führt zu einem elektri- schen Schlag. Das Gehäuse darf nur von Fachpersonal geöffnet werden. Vorsicht Sachschaden durch Frost. Wenn die Heizungsanlage nicht in Betrieb ist, kann sie bei Frost einfrieren. -
Seite 7: Leistungsbeschreibung
VK Control 3 Leistungsbeschreibung Mit der menügeführten Regelung VK Control 3 sind Sie stets umfassend über die Betriebszustände Ihres EcoSwiss VK-Systems informiert Folgendes gehört zur Ausstattung der digitalen Regelung: Witterungs-und zeitgeführte Regelung eines Heizkreises und eines Warmwas- serspeichers mit zwei Zeitblöcken pro Tag und Wochenprogramm (inkl. Ste- cker-/Fühlersatz). -
Seite 8: Gerätebeschreibung
VK Control 3 Gerätebeschreibung Mit der Heizungsregelung VK Control 3 können Sie Ihre Heizungsanlage komfortabel regeln und kontrollieren. In diesem Kapitel finden Sie die Beschreibung der Bedien- elemente. Bedienfeld Abbildung 1: Bedienfeld VK Control 3 Hauptschalter Hauptschalter immer eingeschaltet lassen. Damit ist gewährleistet, dass in den Sommermonaten der Pumpenkick aktiv ist und die Frostschutztemperatur von 5°C nicht unterschritten wird. - Seite 9 VK Control 3 Korrekturknopf Bei einer unbefriedigenden Raumtemperatur kann mit dem Drehknopf nach plus oder minus die Vorlauftemperatur um maximal + /- 10°C verändert wer- den. Eine Vorlauftemperaturänderung um 3°C ergibt eine Raumtem- peraturänderung von ca. 1°C. Der eingestellte Wert kann über die Betriebsda- ten, unter Temperaturwerte, Fernsteller abgefragt werden.
-
Seite 10: Display
VK Control 3 Display In der Abbildung sehen Sie das Display mit einigen Symbolen, die während des Betriebs erscheinen können. Alle Symbole werden in der nachstehenden Tabelle erklärt. Abbildung 4: Display VK Control 3 Symbole Nummer Symbol Bedeutung Brenner Stufe 1 Brenner Stufe 2 Kesselpumpe Boilerladepumpe... -
Seite 11: Betriebsdaten Abrufen
VK Control 3 Nur Warmwasserbereitung Ferien Party 12 Stunden Mischer Heizkreis 2 Mischer AUF Mischer ZU Pumpe Heizkreis 2 Tabelle 2: Symbole Betriebsdaten abrufen In diesem Kapitel erfahren Sie, wie Sie die Betriebsdaten Ihrer Heizungsanlage abrufen können. Sie können dann zum Beispiel Ist-und Sollwerte vergleichen oder kontrollieren, welche Pumpen gerade laufen. -
Seite 12: Bedienung
VK Control 3 Tabelle 3: Betriebsdaten Bedienung Vorsicht Schäden durch falsche Einstellungen. Durch falsche Einstellungen kann die Anlage beschädigt, die Lebensdauer verkürzt und der Wirkungsgrad verringert werden. Beachten Sie die Hinweise in dieser Anleitung. Lassen Sie sich von Ihrem Heizungsfachbetrieb in die Bedienung der Anlage einweisen. -
Seite 13: Menüstruktur Der Einstellungen
VK Control 3 [OK] Auswahl/Bestätigen Tabelle 4: Navigationssymbole Menüstruktur der Einstellungen Im folgenden Schema ist die Menüstruktur der Einstellungen grafisch dargestellt. Heizkreis 1 * Heizkreis 2 * Heizkreis 3 * Heizkreise 2, 3 und 4 sind nur * Heizkreis 4 sichtbar, wenn Heizkreise 2, 3 Boiler Zirk. - Seite 14 VK Control 3 Abbildung 5: Menüstruktur „Einstellungen“...
-
Seite 15: Informationen Zu Den Einstellungen
VK Control 3 Informationen zu den Einstellungen In diesem Abschnitt werden die verschiedenen Einstellmöglichkeiten erklärt. Heizkreis Nr. 1 und Nr. 2 Betriebsart Die Heizung läuft zu den unter „Heizzeiten" eingestellten Nach Uhr Zeiten im Normalbetrieb. Zu den anderen Zeiten läuft die Heizung im Absenkbetrieb. -
Seite 16: Datum Und Uhrzeit Einstellen
VK Control 3 Heizkreis Nr. 1 und Nr. 2 Heizbetrieb unter Aussentemperatur, unter der die Heizung in den Normalbe- Wert ändern trieb schaltet. Absenkbetrieb unter Aussentemperatur, unter der die Heizung in den Absenkbe- Wert ändern trieb schaltet. Tabelle 5: Einstellungen Heizkreise Nr. 1 und Nr. 2 Boiler Die Solltemperatur sollte auf 60°C eingestellt sein. -
Seite 17: Betriebsart Und Heizzeiten Einstellen
VK Control 3 Betriebsart und Heizzeiten einstellen In unserem Beispiel gehen wir davon aus, dass die Heizung nur zu bestimmten Zeiten im Normalbetrieb laufen soll. Außerhalb dieser Zeiten soll die Heizung im Absenkbetrieb laufen. Stellen Sie sicher, dass Uhrzeit und Datum korrekt eingestellt sind, bevor Sie die Heizzeiten einstellen. -
Seite 18: Heizkurve Einstellen
VK Control 3 Heizkurve einstellen Die Heizkurve beschreibt den Zusammenhang zwischen Aussentemperatur und benötigter Vorlauftemperatur der Heizung. Je niedriger die Aussentempe- ratur, desto höher muss die Vorlauftemperatur sein, um die gewünschten Raumtemperaturen erreichen zu können. Die Wahl der richtigen Heizkurve ist u.a. vom Wärmeverteil-System abhängig und wird im Idealfall vom Heizungsplaner entsprechend seiner Berechnung und Ausle- gung der Heizungsanlage bestimmt. - Seite 19 VK Control 3 Beispiel für die Einstellung eines Heizkreises mit Radiatoren Abbildung 7: Beispiel Heizkreiseinstellung So stellen Sie die Heizkurve ein: 1. Drücken Sie die Taste Menü. Das Menü erscheint. 2. Navigieren Sie mit den Pfeiltasten auf „Einstellungen". 3. Drücken Sie OK. Das Einstellungen-Menü...
-
Seite 20: Fusspunkt Einstellen
VK Control 3 Fusspunkt einstellen Mit dem Fusspunkt kann die Heizkurve parallel verschoben werden. So kann eine Heizkurve, die optimal auf Außentemperaturänderungen eingestellt ist, auf ein ins- gesamt niedrigeres oder höheres Temperaturniveau geschoben werden. So stellen Sie den Fusspunkt ein: 1. - Seite 21 Götz-Heizsysteme GmbH Felix-Wankel-Strasse 3 74374 Zaberfeld Tel. 07046-9 11 15-0 Fax 07046-9 11 15-15 www.goetz-heiztechnik.de...
