Stromschleifen - Anzeige
Betriebsanleitung
Seite-1
CULO-F
CULO-F
Seite 2
Seite 2
Seite 3
Seite 5
Seite 7
Seite 7
Seite 7
Seite 8
CULO-F-M
Werbung
Inhaltszusammenfassung für Müller CULO-F

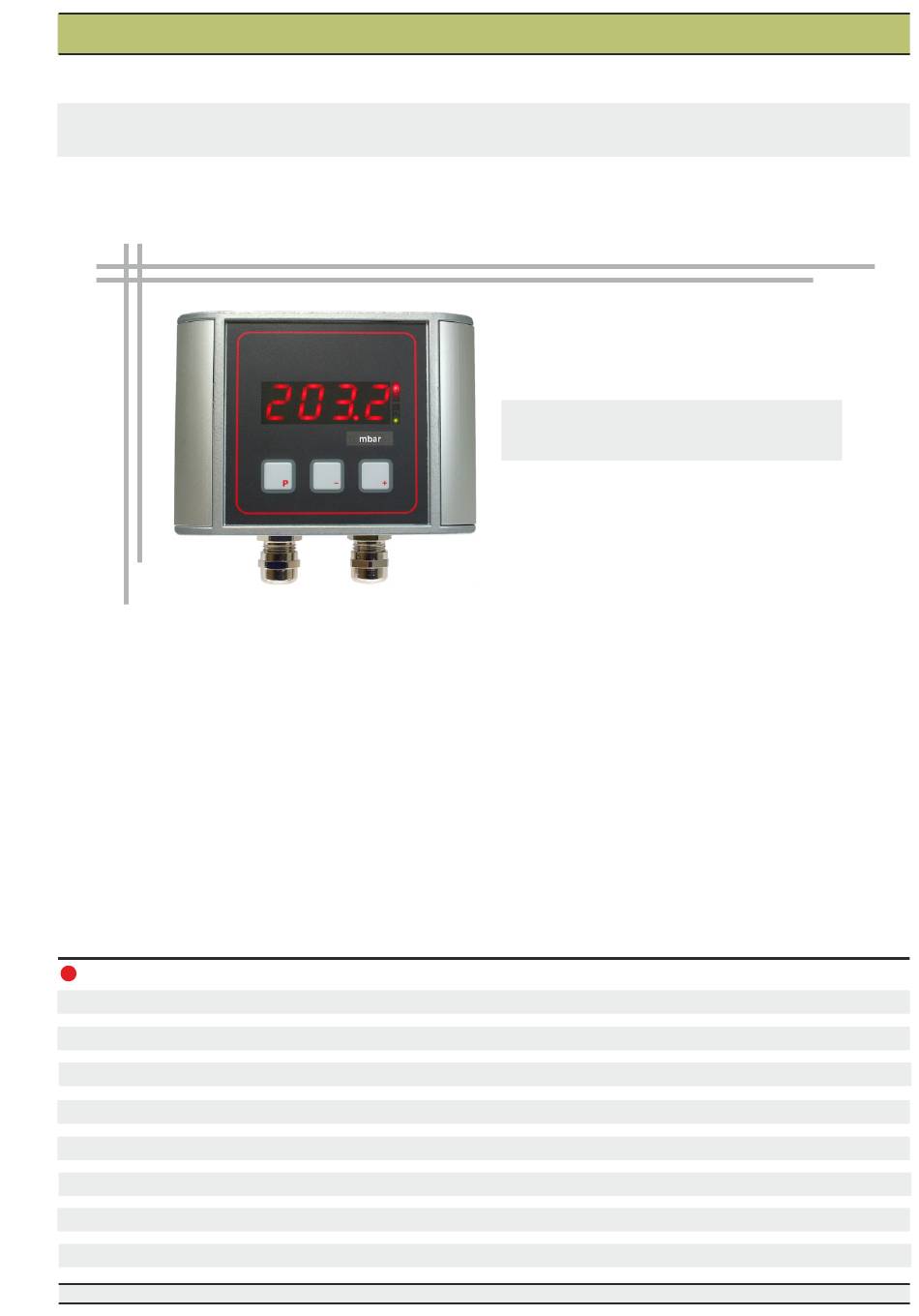

- Seite 1 CULO-F Stromschleifen - Anzeige Betriebsanleitung CULO-F Inhalt Allgemeines Seite 2 Sicherheit Seite 2 Montage, Inbetriebnahme Seite 3 Einstellung der Anzeige Seite 5 Transport, Verpackung und Lagerung Seite 7 Sonstiges Seite 7 Abmessungen Seite 7 Technische Daten Seite 8 Stromschleifen - Anzeige...
- Seite 2 Das Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse der Mess- und Regeltechnik und seinen Erfahrungen sowie Kenntnissen der landesspezifischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen. Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über explosionsfähige Medien. Stromschleifen - Anzeige CULO-F-M Seite-2...
- Seite 3 Anzeige und zum Verlust der Garantie. Für eine Funktionsprüfung muss die Anzeige aus einer mA-Quelle gespeist werden (z.B. mA-Geber oder Kalibrator). CULO-F Anzeige Im Normalbetrieb ist die Anzeige mit einem Mess- umformer 4...20 mA in Reihe geschaltet oder wird Gehäuse...
- Seite 4 3 Montage, Inbetriebnahme (Fortsetzung) Anschluss Beispiele Regler Stromschleifenanzeige Stromschleifenanzeige Stromschleifenanzeige CULO-F CULO-F CULO-F 2-Leiter 2-Leiter Messumformer Messumformer Gerät mit Analog- ausgang 4...20 mA Versorgung 24 VDC Versorgung 24 VDC Ansicht der Platinen Platine im Deckel zum Anschluss als Stromschleife. Platine im Unterteil zum Betrieb mit zusätzlicher...
- Seite 5 1...4 1 = Strom, externe Versorgung, runder Träger (BUZ-H) 2 = Strom, externe Versorgung und Schleife 3 = Spannung (CULO-B, CULO-F) 4 = Spannung 0,4...4,5 V (CULO-B, CULO-F) Definition PIN-Code >0000 (für Programmiersperre) 0000...9999 0000 Anzahl der Stützpunkte (Stützpunkte für die Sensorkalibration, 0...30...
- Seite 6 Anzeige Überlauf: >21,50 mA Bei Vorwarnung blinkt die Anzeige (normale Anzeige wechselt mit Querbalken). Bei Werten unter 3,60 mA wechselt ein Querbalken mit der Anzeige undr. Bei Werten über 21,50 mA wechselt ein Querbalken mit Anzeige over. Stromschleifen - Anzeige CULO-F-M Seite-6...
- Seite 7 Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einsatz- ort, Reparatursendung) 6 Sonstiges Wartung Wartung - Die Stromschleifenanzeigen CULO-F sind wartungsfrei. - Lassen Sie Reparaturen nur vom Hersteller durchführen. Reinigung Reinigung - Die Stromschleifenanzeige nur mit einem feuchten Tuch reinigen.
- Seite 8 Hysteresewert 1 + 2 / Verzögerungszeiten 1 + 2 / Programmiersperre / Stützpunkte / TAG-Nummer Anzeigemöglichkeiten Bei der Programmierung von Dezimalstelle und Einheit ergeben sich die folgenden Darstellungsmöglichkeiten: XXXX / XXX.X / XX.XX / X.XXX / XXX°C / XXX°F Änderungen vorbehalten, Version 41-463 Stromschleifen - Anzeige CULO-F-M Seite-8...
