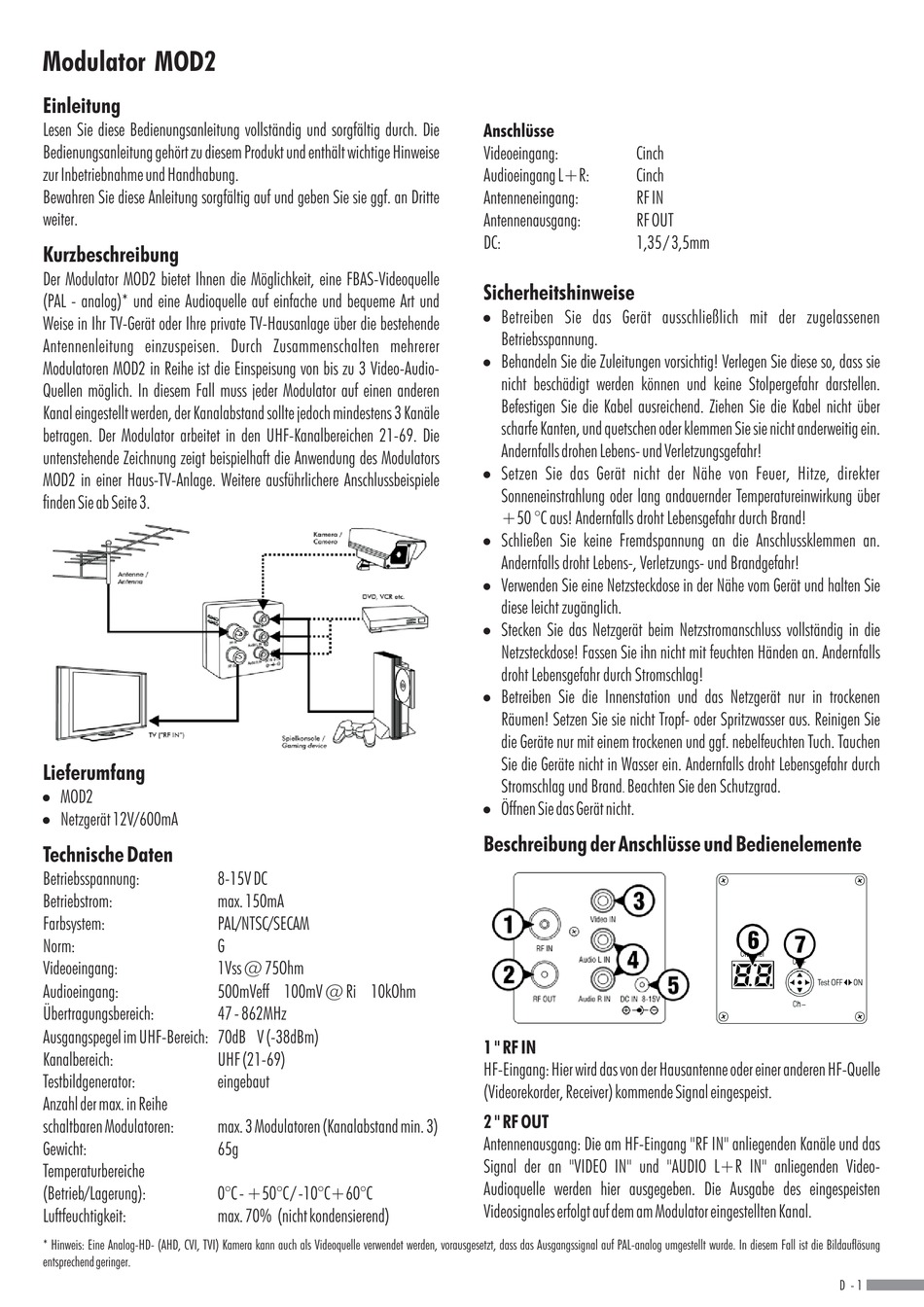

indexa MOD2 Bedienungsanleitung

Modulator MOD2
Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die
Bedienungsanleitung gehört zu diesem Produkt und enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte
weiter.
Kurzbeschreibung
Der Modulator MOD2 bietet Ihnen die Möglichkeit, eine FBAS-Videoquelle
(PAL - analog)* und eine Audioquelle auf einfache und bequeme Art und
Weise in Ihr TV-Gerät oder Ihre private TV-Hausanlage über die bestehende
Antennenleitung einzuspeisen. Durch Zusammenschalten mehrerer
Modulatoren MOD2 in Reihe ist die Einspeisung von bis zu 3 Video-Audio-
Quellen möglich. In diesem Fall muss jeder Modulator auf einen anderen
Kanal eingestellt werden, der Kanalabstand sollte jedoch mindestens 3 Kanäle
betragen. Der Modulator arbeitet in den UHF-Kanalbereichen 21-69. Die
untenstehende Zeichnung zeigt beispielhaft die Anwendung des Modulators
MOD2 in einer Haus-TV-Anlage. Weitere ausführlichere Anschlussbeispiele
finden Sie ab Seite 3.
Lieferumfang
!
MOD2
!
Netzgerät 12V/600mA
Technische Daten
Betriebsspannung: 8-15V DC
Betriebstrom: max. 150mA
Farbsystem: PAL/NTSC/SECAM
Norm: G
Videoeingang: 1Vss @ 75Ohm
Audioeingang: 500mVeff 100mV @ Ri 10kOhm
Übertragungsbereich: 47 - 862MHz
Ausgangspegel im UHF-Bereich: 70dB V (-38dBm)
Kanalbereich: UHF (21-69)
Testbildgenerator: eingebaut
Anzahl der max. in Reihe
schaltbaren Modulatoren: max. 3 Modulatoren (Kanalabstand min. 3)
Gewicht: 65g
Temperaturbereiche
(Betrieb/Lagerung): 0°C - +50°C / -10°C+60°C
Luftfeuchtigkeit: max. 70% (nicht kondensierend)
* Hinweis: Eine Analog-HD- (AHD, CVI, TVI) Kamera kann auch als Videoquelle verwendet werden, vorausgesetzt, dass das Ausgangssignal auf PAL-analog umgestellt wurde. In diesem Fall ist die Bildauflösung
entsprechend geringer.
± ³
m
Anschlüsse
Videoeingang: Cinch
Audioeingang L+R: Cinch
Antenneneingang: RF IN
Antennenausgang: RF OUT
DC: 1,35 / 3,5mm
Sicherheitshinweise
!
Betreiben Sie das Gerät ausschließlich mit der zugelassenen
Betriebsspannung.
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie
nicht beschädigt werden können und keine Stolpergefahr darstellen.
Befestigen Sie die Kabel ausreichend. Ziehen Sie die Kabel nicht über
scharfe Kanten, und quetschen oder klemmen Sie sie nicht anderweitig ein.
Andernfalls drohen Lebens- und Verletzungsgefahr!
!
Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze, direkter
Sonneneinstrahlung oder lang andauernder Temperatureinwirkung über
+50 °C aus! Andernfalls droht Lebensgefahr durch Brand!
!
Schließen Sie keine Fremdspannung an die Anschlussklemmen an.
Andernfalls droht Lebens-, Verletzungs- und Brandgefahr!
!
Verwenden Sie eine Netzsteckdose in der Nähe vom Gerät und halten Sie
diese leicht zugänglich.
!
Stecken Sie das Netzgerät beim Netzstromanschluss vollständig in die
Netzsteckdose! Fassen Sie ihn nicht mit feuchten Händen an. Andernfalls
droht Lebensgefahr durch Stromschlag!
!
Betreiben Sie die Innenstation und das Netzgerät nur in trockenen
Räumen! Setzen Sie sie nicht Tropf- oder Spritzwasser aus. Reinigen Sie
die Geräte nur mit einem trockenen und ggf. nebelfeuchten Tuch. Tauchen
Sie die Geräte nicht in Wasser ein. Andernfalls droht Lebensgefahr durch
Stromschlag und Brand Beachten Sie den Schutzgrad.
.
!
Öffnen Sie das Gerät nicht.
Beschreibung der Anschlüsse und Bedienelemente
1 " RF IN
HF-Eingang: Hier wird das von der Hausantenne oder einer anderen HF-Quelle
(Videorekorder, Receiver) kommende Signal eingespeist.
2 " RF OUT
Antennenausgang: Die am HF-Eingang "RF IN" anliegenden Kanäle und das
Signal der an "VIDEO IN" und "AUDIO L+R IN" anliegenden Video-
Audioquelle werden hier ausgegeben. Die Ausgabe des eingespeisten
Videosignales erfolgt auf dem am Modulator eingestellten Kanal.
D - 1
