Inhaltszusammenfassung für Replay XD 1080

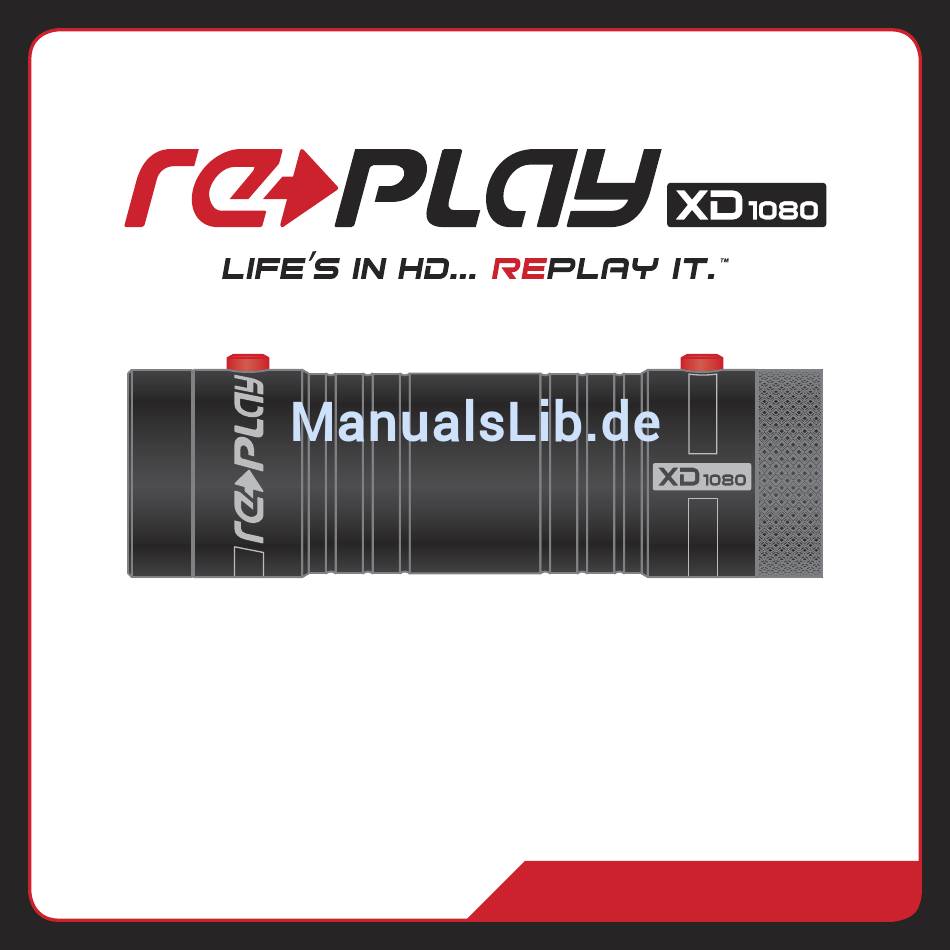

- Seite 1 S c h n e l l s t a r t a n l e i t u n g...

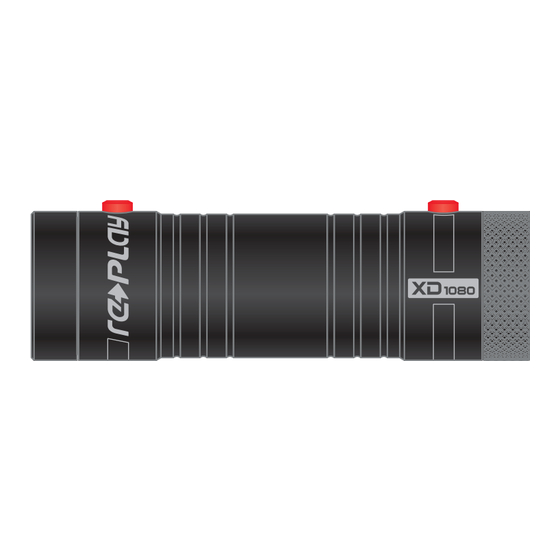

- Seite 3 Replay XD1080-Kamera (A) Ein-/Ausschalten, [HDMI-Miniaturbildauswahl] (B) Aufnahme, Stopp, Schnitt, [HDMI-Videowiedergabe] (C) Abnehmbare Objektivabdeckung (D) Abnehmbare rückseitige Kappe (E) Rote Aufnahme-LED (F) Blaue Betrieb-LED (G) Horizontale Sichtlinie (H) Vertikale Sichtlinie (I) microSDHC-Schlitz (J) Grüne Lade-LED, rote SD-Karte-LED (K) Bildfrequenz-Taste (FPS) (L) Rote/grüne Bildfrequenz-LED...
- Seite 4 Hinweis: Während der Aufnahme funktioniert die Ein-/Austaste nicht. Dies ist normal und soll eine versehentliche Abschaltung verhindern. Dateischnitt: Drücken Sie während der Aufnahme kurz die Taste an der Rückseite (B) und lassen sie dann los; die Replay XD1080 vibriert einmal und zeigt dadurch an, dass die aktuelle Datei zugeschnitten und gespeichert wird;...
-
Seite 5: Rückansicht
Internes Mikrofon (Standard) b. Externer Mikrofoneingang (gelbe LED (M) blinkt), internes Mikrofon wird deaktiviert Der externe Mikrofoneingang ist mit dem Replay XD1080 HDMI Audio Adapter bzw. dem Replay XD1080 HW Kit kompatibel, erhältlich unter www.replayxd.com. Einstellungen werden zur künftigen Nutzung gespeichert. - Seite 6 Erfassung den HDMI-Ausgang nutzen oder eine Testaufnahme durchführen und diese an einem Montageoberfläche mit iPad/Mac/PC prüfen. Reinigungsalkohol. Wischen Sie 2. Befestigen Sie die Replay XD1080 an der U-förmigen Kamerahalterung und drehen sie um 360 ° in die die Oberfläche trocken. Bringen gewünschte Position. Sie die VHB-Halterung an der 3.
- Seite 7 Oberfläche trocken. Bringen Halterung, wobei Sie die Tasten an den Aussparungen ausrichten. Sie die VHB-Halterung an der 3. Wenn die Replay XD1080 in der LowBoy-Halterung zentriert ist, drehen Sie sie um 360 ° auf die gewünschte Oberfläche an. Halten Sie die Position.
- Seite 8 4. Die gelaserten Logos an der Seite der Replay XD1080 sind auf gleichem Level und dienen als Anzeige des Neigungswinkels. 5. Zur Überprüfung der Ausrichtung Ihrer Replay XD1080 blicken Sie einfach an einem Gebäude entlang – als würden Sie durch ein Teleskop schauen.
- Seite 9 Schwenk-/neigbare HeimLock- Halterung LowBoy-Halterung Montagewinkel und Einrichtung: 1. Beim Einsatz einer HeimLock- oder LowBoy-Halterung ist es wichtig, diese an einer optimalen Position zu montieren. Mögliche Positionen entnehmen Sie bitte der Abbildung auf dieser Seite. 2. Bei Montage an einem Helm neigen die meisten Menschen dazu, ihren Kopf von 15 ° auf 20 ° und mehr zu senken. Es ist wichtig, den natürlichen Winkel oder die aktive Position Ihrer Montagepositionen an Gegenständen zu beachten, bspw.
- Seite 10 HDMI-Echtzeitansicht (befolgen Sie das Verfahren der Reihe nach) 1. Verbinden Sie den HDMI-Port der Replay XD1080 (Q) über das mitgelieferte Mini- HDMI-Kabel mit einem HDMI-kompatiblen Fernseher oder Monitor. Achten Sie darauf, dass Ihr Fernseher auf den richtigen Eingang eingestellt ist.
- Seite 11 Aufnahme enthält. 2. Schalten Sie Ihre Replay XD1080 (A) ein. Es sollte keine HDMI-Verbindung bestehen. 3. Verbinden Sie jetzt den HDMI-Port der Replay XD1080 (Q) über das mitgelieferte Mini- HDMI-Kabel mit einem HDMI-kompatiblen Fernseher oder Monitor. Achten Sie darauf, dass Ihr Fernseher auf den richtigen Eingang eingestellt ist.
- Seite 12 2. Verbinden Sie das USB-Kabel mit dem mitgelieferten Netzteil, Fahrzeugadapter oder dem USB 2.0-Port eines PCs/Mac. 3. Die grüne Lade-LED an der Rückseite der Replay XD1080 leuchtet, das Gerät lädt. Sobald die grüne LED erlischt, ist der Akku vollständig geladen; der Ladevorgang ist abgeschlossen.
- Seite 13 übertragen die Dateien mit Hilfe eines SDHC-kompatiblen Kartenlesers auf Ihren Computer. 3. Option (2): Laden Sie die Dateien über den USB-Port der Replay XD1080 herunter. 4. Schließen Sie das USB-Kabel an der Replay XD1080 und dem USB 2.0-Port eines PCs/Mac an.
- Seite 14 Seitenansicht Rückansicht Wichtig: Wenn die Karte neu ist oder zuvor von einer anderen Kamera oder einem Computer formatiert wurde, müssen Sie sie mit dieser Kamera formatieren. Durch die Formatierung der Karte werden alle auf ihr befindlichen Daten gelöscht. Auch geschützte Dateien werden entfernt; achten Sie also darauf, dass sich keine wichtigen Daten auf der Karte befinden. Bei Bedarf übertragen Sie die Daten vor der Formatierung der Karte auf einen Computer.
- Seite 15 Ihre Replay XD1080 nimmt eine Datei auf und speichert diese als MOV. Ihre Videodatei ist mit den meisten aktuellen Medienwiedergabeprogrammen für PC oder Mac kompatibel. Viele Videobearbeitungsprogramme sind kompatibel und ohne Weiteres einsetzbar, z. B.: Adobe Premier, Apple Final Cut, iMovie und Windows Movie Maker.
- Seite 16 Stable Imaging Solutions, LLC. Beschränkte Garantie Was unter die Garantie fällt Stable Imaging Solutions, LLC. (SIS) garantiert für die Dauer von 180 Tagen ab Kaufdatum des Produktes, dass dieses frei von Material- und Verarbeitungsfehlern ist. Was nicht unter die Garantie fällt Diese Garantie deckt Schäden aufgrund folgender Ursachen nicht ab: •...
- Seite 17 • Alle hierin genannten Marken und eingetragenen Marken sind das Eigentum ihrer jeweiligen Inhaber. Replay XD , Replay XD1080 ist ein Produkt von Stable Imaging Solutions, LLC. in Kalifornien. ® www.replayxd.com ©2011 Stable Imaging Solutions, LLC., Replay XD Alle Rechte vorbehalten.
- Seite 18 FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Funkstörungen verursachen, und (2) Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Störungen des Radio- und Fernsehempfangs: Dieses Gerät wurde getestet und als mit den Spezifikationen für Digitalgeräte der Klasse B gemäß...
- Seite 19 HardCore Billet Flat VHB Mount HardCore Billet Tripod Mount Das gesamte Zubehör finden Sie unter www.replayxd.com Aluminum SuctionCup Mount VHB SnapTrays - 5 Pack ProLens 37mm Adapter Replay XD1080 Hardwire Kit Replay XD Mic Replay XD Tshirt Zu b e h ö r...
- Seite 20 Replay XD ist eine hochwertige Marke von Stable Imaging Solutions, LLC. Verkauf & technischer Kundendienst: Telefon: 1-805-480-9800 Verkauf: sales@replayxd.com Kundendienst: support@replayxd.com Büro & Administration: Montag – Freitag, 9:00 – 17:00 (PST) Firmenadresse: Stable Imaging Solutions, LLC. 3709 Old Conejo Road Newbury Park, CA 91320 U.S.A.
