RECO EasyLine RM-LV8 Betriebs Und Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für RECO EasyLine RM-LV8

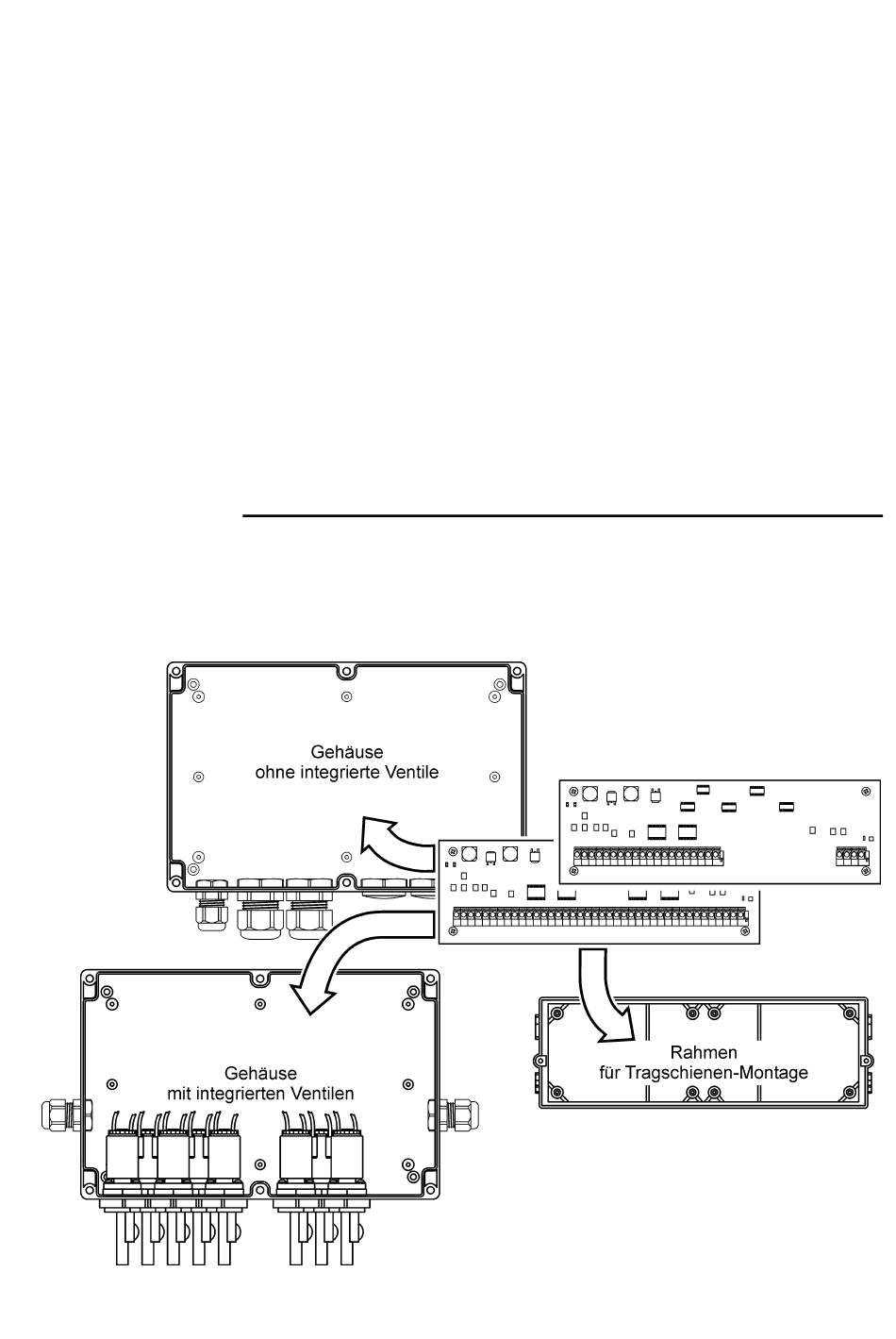

- Seite 1 Betriebs- und Installationsanleitung Erweiterungs-Modul RM-LV 8 / RM-LV 16 EasyLine...
-
Seite 2: Inhaltsverzeichnis
Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Inhalt 1 Sicherheitshinweise ........................... 3 2 Gerätebeschreibung ..........................3 3 Montage ..............................3 4 Installation „step by step“ .......................... 5 5 Einstellungen „step by step“ ........................7 5.1 Funktion im Auslieferungszustand ....................7 5.2 Einstellung ............................7 6 Fehlerbehebeung ............................ -
Seite 3: Sicherheitshinweise
Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line 1 Sicherheitshinweise Durch unsachgemäße Installation des RM-LV 8 / RM-LV 16 oder der angeschlossenen Betriebsmittel können ein Ausfall des Gerätes, schwere Personenschäden oder sogar tödliche Verletzungen verursacht werden. Befolgen Sie daher neben den allgemeinen Sicherheitsregeln für Betriebsmittel in industriellen Stromanlagen insbesondere die nachstehenden Punkte: Die Installation des RM-LV 8 / RM-LV 16 darf nur durch qualifiziertes Fachpersonal gemäß... - Seite 4 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line RDN 10000127 26.09.2016...
-
Seite 5: Installation „Step By Step
Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line 4 Installation „step by step“ Anschluss Versorgungsspannung / Bus-Leitung Signalkabel dürfen nicht parallel zu Starkstromkabeln verlegt werden. Anschluss Magnetventile RM-LV 8-Module können mit RM-LV 16-Modulen kombiniert werden. Die Ventilausgänge müssen der Reihe nach belegt werden (siehe Beispiel auf der folgenden Seite). - Seite 6 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Beispiel Bei älteren Filtersteuerungen mit den Typenbezeichnungen 208 C.01.## und 216 C.01.## ist der gemeinsame Ventilanschluss (COM) das 24-V-Pus-Potenzial. Bei den Erweiterungsmodu- len ist der gemeinsame Ventilanschluss das Masse-Potenzial (GND). Diese Potentiale dürfen auf keinen Fall elektrisch miteinander verbunden werden. Dies würde zur Beschädigung der Geräte führen! ...
-
Seite 7: Einstellungen „Step By Step
Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line 5 Einstellungen „step by step“ 5.1 Funktion im Auslieferungszustand Nach erfolgter Installation der Erweiterungs-Module ist die komplette Filtersteuerung noch nicht betriebs- bereit. Stellen Sie zuerst am Hauptgerät RM-208 C bzw. RM-216 C den Parameter P06 „Ventilgesamt- anzahl“... - Seite 8 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Ausführungen RDN 10000127 26.09.2016...
-
Seite 9: Glossar
Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line 8 Glossar Begriff Erklärung Bus-Leitung 4-polige Leitung zwischen Filtersteuerung und Erweiterungs-Modul oder zwischen zwei Erweiterungs-Modulen. Dient der Spannungsversorgung und dem Daten-Austausch. Erweiterungs-Modul Modul, das an die Filtersteuerung RM-208 C bzw. RM-216 C ange- schlossen wird und zusätzliche Ventilausgänge bereitstellt. Impulszeit Zeitdauer eines Steuer-Impulses der Ventilausgänge Magnetventil... - Seite 10 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Haftungsausschluss Der Inhalt dieser Dokumentation wurde auf Richtigkeit und Vollständigkeit geprüft. Dennoch können Abweichungen nicht ausge- schlossen werden, so dass für die vollständige Übereinstimmung keine Gewähr übernommen wird. Änderungen sind jederzeit mög- lich. RDN 10000127 26.09.2016...
