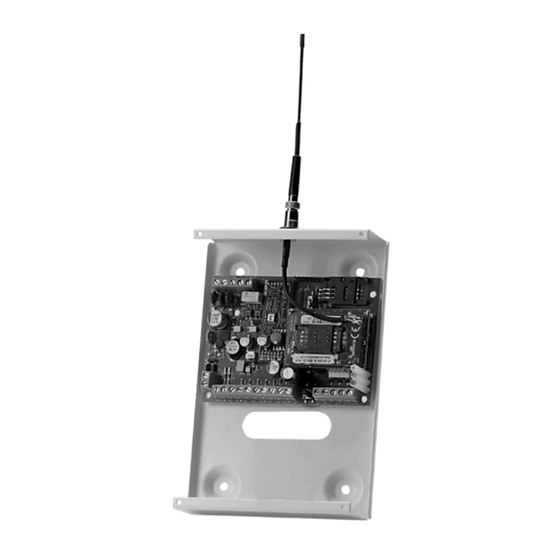

Phoenix GmbH VM5 Programmieranleitung
Gsm-gateway mit analoger
telefonleitungsüberwachung
Inhaltszusammenfassung für Phoenix GmbH VM5
- Seite 1 GSM-Gateway mit analoger Telefonleitungsüberwachung Technische Dokumentation Programmieranleitung Version - V1.3 ab 01.01.2008 PHOENIX GmbH Kieler Str. 361-365 • 22525 Hamburg www.phoenix-hamburg.de...
-
Seite 3: Inhaltsverzeichnis
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung INHALTSVERZEICHNIS 1 EINFÜHRUNG................................3 2 ANSCHLIESSEN ................................. 3 3 VM5 PLATINE UND ANSCHLUSSKLEMMEN ..................... 3 4 BESCHREIBUNG DER ANSCHLUSSKLEMMEN....................3 ..........................3 USGÄNGE DES ERÄTS 5 ANZEIGE..................................3 6 BASIS PROGRAMMIERUNG VM5 ......................... 3 6.1.1... - Seite 4 FERNSCHALTEN DER AUSGÄNGE PER SMS BEFEHL 11 LÖSCHEN ALLER PROGRAMMIERTEN DATEN VON DER SIM-KARTE ..........3 12 ÄNDERN VON PARAMETERN PER SMS BEFEHL.................... 3 13 START UP..................................3 14 ANHANG A – ZUSÄTZLICHE MERKMALE VON VM5 GSM ................3 14.1 “H ”...
-
Seite 5: Batterie Schwach
Fernprogrammieren des Zeitabstands für das erneute Senden der Nachricht für aktiven Alarm per SMS ................................3 15 TECHNISCHE DATEN.............................. 3 15.1 MERKMALE .............................. 3 16 VM5 TYPISCHE VERBINDUNGEN........................3 17 HINZUGEFÜGTE FUNKTIONEN IN VERSION 1.3 .................... 3 17.1 ........................3 EENDEN DER... -
Seite 6: Einführung
Sprachnachrichten, ...). Auch die Verwendung für die Sprachkommunikation zwischen zwei Anwendern ist möglich. VM5 selbst unterstützt Alarmmeldungen per SMS. Falls ein Festnetz-Anschluss angeschaltet ist, wird dieser permanent überprüft. Im Falle einer Störung schaltet VM5 automatisch auf den GSM- Übertragungsweg. Seite 6 von 50... -
Seite 7: Anschliessen
Schließen Sie eine Telefonanlage (Kontrollzentrale, Telefonwählgerät, Telefonapparat ...) an die Anschlussklemmen Ta1/Tb1 an. Schließen Sie die Stromversorgung (12-16 V DC) an. Schließen Sie die Back-Up Batterie, falls gewünscht, an – (12V/0,8Ah). Die Back-Up Batterie wird über das VM5 geladen. Seite 7 von 50... -
Seite 8: Vm5 Platine Und Anschlussklemmen
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 3 VM5 PLATINE UND ANSCHLUSSKLEMMEN Seite 8 von 50... -
Seite 9: Beschreibung Der Anschlussklemmen
Als Voreinstellung für Alarmeingang 4 ist die Funktion “GSM-NETZ PRIORITÄT” vorgegeben. Wenn die Klemme +12 V DC im rechten Klemmenblock mit IN4 verbunden wird (siehe IP Parameter), schaltet das VM5 automatisch auf das GSM- Netz, selbst wenn eine FESTNETZ-Leitung vorhanden ist. - Seite 10 Version 1.3 ab 01.01.2008 VM5 Programmieranleitung OUT1 – Erste Diagnosefunktion, Fernbedienung oder Alarmausgang. Es ist ein open Collector Ausgang mit einer maximalen Belastbarkeit von 220 mA. In der Voreinstellung ist dieser Ausgang die Diagnosefunktion für eine Störung der Festnetz-Leitung. OUT2 – Zweite Diagnosefunktion, Fernbedienung oder Alarmausgang. Es ist ein open Collector Ausgang mit einer maximalen Belastbarkeit von 220 mA.
-
Seite 11: Anzeige
Alarmeingänge ebenfalls nicht aktiv. • LED 3 – rot LED 3 ist auf ON, wenn eine Festnetz-Leitung OFF ist (nicht verbunden oder getrennt). Wenn die rote LED auf „ON“ ist, verwendet VM5 automatisch das GSM- Netz für die Übertragung. Seite 11 von 50... -
Seite 12: Basis Programmierung Vm5
(siehe Tabelle). Beispiel für die Programmierung der Parameter: Die Vorwahl für Hamburg ist 040. VM5 ist an die interne Telefonanlage angeschlossen, die Einwahl in das Netz erfolgt über “0”. Die Festnetz-Leitung soll alle 30 Sekunden überprüft werden. Seite 12 von 50... - Seite 13 Version 1.3 ab 01.01.2008 VM5 Programmieranleitung Wenn der Alarmeingang 4 aktiviert wird, soll nach 15 Sekunden auf das GSM-Netz umgeschaltet werden (selbst wenn die Festnetz-Leitung OK ist). Das Protokoll, das wir an die Überprüfungszentrale senden möchten, ist ID Kontakt (siehe Tabelle).
-
Seite 14: Vm5 Gsm - Programmierung
9. Telefonnummer 10. Telefonnummer VM5 – GSM kann entweder nur das DTMF-Alarmsignal (keine Sprachnachricht) senden oder eine SMS Nachricht mit 14 Zeichen oder beides. Wenn der entsprechende Name auf den Buchstaben „C“ endet, wird nur ein DTMF-Alarmsignal geschickt, wenn der Name auf den Buchstaben „S“... -
Seite 15: Tl Fernprogrammieren Per Sms
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 7.1.2 TL Fernprogrammieren per SMS Für das oben genannte Beispiel senden Sie die folgende SMS vom Host Telefon an das VM5: ;TL0=012345678;TL1C=023456789;TL2S=034567890; Wenn Sie eine Bestätigung per SMS erhalten möchten, schreiben Sie “+” vor die SMS Nachricht: ;+TL0=012345678;TL1C=023456789;TL2S=034567890;... -
Seite 16: Programmierübersicht Für Den Eingangsstatus
Nachricht: ;+IP0=0;IP1=0;IP2=1;IP3=2;IP4=4; PROGRAMMIEREN DES AUSGANGSSTATUS Die VM5 GSM-Einheit hat vier open-collector Ausgänge, von denen jeder, auch unterschiedlich, programmiert werden kann: als bi-stabiler oder mono-stabiler Ausgang. Jeder Ausgang ist auch so programmierbar, dass er eine bestimmte Störung am Hauptgerät meldet, oder Sie auf den Guthabensverfall der SIM Karte informiert. -
Seite 17: Programmierübersicht Für Den Ausgangsstatus
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 7.3.2 Programmierübersicht für den Ausgangsstatus VM5 PROGRAMMIERÜBERSICHT SIM-KARTEN-TELEFONBUCH Nummer Name Beschreibung (Voreinstellung) Voreinstellung für eine Störung der FESTNETZ Leitung Voreinstellung für eine Störung des GSM-Netzes Voreinstellung für schwache GSM Signale Voreinstellung Aufladen Nachricht OP (x) = 1 bi-stabil ON/OFF Modus OP (x) = 2 –... -
Seite 18: Direkter Alarmausgang - Oa
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung DIREKTER ALARMAUSGANG – OA Wenn Sie einen lokalen Alarm (Sirene) aktivieren möchten, können Sie jeden VM5 Ausgang für diese Funktion programmieren. Die Art des Ausgangs (ON/OFF oder Impulsdauer) kann über den Parameter OP bestimmt werden. -
Seite 19: Oa Fernprogrammieren Über Sms
VM5 PROGRAMMIERÜBERSICHT SIM-KARTEN-TELEFONBUCH Name Nummer* Beschreibung Eingang 1 schaltet das VM5 auf das GSM-Netz um Eingang 2 löst Ausgang 1 aus Eingang 3 löst Ausgang 2 aus Eingang 4 löst Ausgang 3 aus *ANMERKUNG: Die erste Ziffer ist die Nummer des Ausgangs und die zweite muss immer 1 sein. -
Seite 20: Lk Fernprogrammieren Über Sms
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung Beispiel: VM5 PROGRAMMIERÜBERSICHT SIM-KARTEN-TELEFONBUCH Name Nummer Beschreibung SIM Aufladen – SMS (#0) wird an TL0 & TL1 geschickt Eingang 1 ruft an / schickt eine SMS an TL0 & TL2 Eingang 2 ruft an / schickt eine SMS an TL0, TL2 & TL3 Eingang 3 ruft an / schickt eine SMS an TL5 Eingang 4 ruft an / schickt eine SMS an TL4 &... -
Seite 21: Fernprogrammieren Der Dl Parameter Per Sms
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung Beispiel: VM5 PROGRAMMIERÜBERSICHT SIM-KARTEN-TELEFONBUCH Name Nummer Beschreibung 30 Sekunden Wählverzögerung für den 1. Alarmeingang 20 Sekunden Wählverzögerung für den 2. Alarmeingang 20 Sekunden Wählverzögerung für den 3. Alarmeingang 30 Sekunden Wählverzögerung für den 4. Alarmeingang 7.6.2 Fernprogrammieren der DL Parameter per SMS... -
Seite 22: Fernprogrammieren Der If Parameter Per Sms
(*Achtung: bitte fragen Sie bei Ihrem Provider nach, ob für nicht zustande gekommene Verbindungen bereits eine Gebühr fällig wird.) • Lösen Sie einen der Ausgänge von VM5 aus (Parameter 1-4) • Schalten Sie das System ON/OFF (Parameter 0) • Systemkontrolle mit “Rückruf” Funktion (Parameter 5) -
Seite 23: Programmierübersicht Zur Festlegung Der Clip Telefonnummern - To
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 7.8.1 Programmierübersicht zur Festlegung der Clip Telefonnummern – TO PKN4+ PROGRAMMIERÜBERSICHT SIM-KARTEN TELEFONBUCH Name Nummer Beschreibung TO0:X 1. CLIP Telefonnummer TO1:X 2. CLIP Telefonnummer TO2:X 3. CLIP Telefonnummer TO3:X 4. CLIP Telefonnummer TO4:X 5. CLIP Telefonnummer TO5:X 6. -
Seite 24: Sicherheitstelefonnummern - Tk
SICHERHEITSTELEFONNUMMERN - TK Nur Telefonnummern, die ins Telefonbuch von TK0 – TK9 eingespeichert sind, können für das Programmieren und die Fernbedienung von VM5 verwendet werden, wenn die Nummer von VM5 gewählt oder eine SMS geschickt wird: - TK0 – TK4: Diese Telefonnummern gewähren vollen Zugang zum Programmier- und Fernbedienungsmodus. -
Seite 25: Fernprogrammieren Der Tk Parameter Per Sms
;+TK0=023456789;TK1=089232221;TK5=089340890;TK6=089771700; 7.10 INFORMATION ÜBER GUTHABEN UND GÜLTIGKEIT DER PREPAID KARTE Wenn im VM5 eine Prepaid-SIM-Karte verwendet wird, ist es möglich den Guthabenstand abzufragen. Je nach GSM Provider gibt es verschiedene Arten der Abfrage. Derzeit können wir drei verschiedene Zeichenfolgen unterscheiden. -
Seite 26: Vm5 - Gsm Set-Up Parameter
Der voreingestellte wert beträgt 90 Sek. C00 – Wandelt „00“ zu “+“ um Wenn der Parameter auf C00=1 gestellt ist, wandelt VM5 „00“ zu „+“ um. In Folge dessen, dass auf der SIM Karte die folgende Nummer „00498980076340“ , und der Parameter C00=1 ist, wird VM5 die Nummer „+498980076340“... -
Seite 27: Programmierübersicht Für Die Set-Up Parameter Für Vm5-Gsm
SIM-KARTEN TELEFONBUCH Nummer Name Beschreibung (Voreinstellung) Anzahl der Wählversuche 2 Unterdrückte Telefonnummer des VM5 + Aufladen alle 360 Tage Temporäre Gültigkeit der SIM ist 360 Tage (wie RFL) 29340 Manuelle Auswahl des GSM Providers Einstellung des externen MIC auf Level 2... -
Seite 28: Programmieren Der Set-Up Parameter Per Sms
;+RED=2;CLP=0;RFL=36;RFT=36;NET=29340;MIC=2;PTM=24; 7.12 ORGANIZER FÜR SMS NACHRICHTEN VM5-GSM kann über jeden Alarmeingang eine sehr kurze SMS Nachricht senden. Die eingestellte Sprache ist Englisch, die Nachricht kann aber in jeder beliebigen Sprache formuliert werden. Für jeden Alarmeingang können verschiedene Nachrichten mit nicht mehr als 14 Zeichen festgelegt werden. -
Seite 29: Vm5 Sms Fernbefehle
Parametern, die aktuell auf der SIM-Karte programmiert sind. 7.13.2 Telefonnummern erhalten (PRTL) Befehl: ;PRTL; Wenn Sie diesen Befehl an VM5 senden, erhalten Sie eine SMS zurück mit allen aktuell programmierten Telefonnummern (TL0 – TL9). 7.13.3 Links erhalten (PRLK) Befehl: ;PRLK;... -
Seite 30: Telefonnummern Für Die Clip Identifizierung Erhalten (Prto)
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung Wenn Sie diesen Befehl an VM5 senden, erhalten Sie eine SMS zurück mit allen aktuell programmierten Filtern (IF0 – IF5). 7.13.6 Telefonnummern für die CLIP Identifizierung erhalten (PRTO) Befehl: ;PRTO; Wenn Sie diesen Befehl an VM5 senden, erhalten Sie eine SMS zurück mit allen aktuell programmierten Telefonnummern, die für die CLIP Identifizierung verwendet werden (TO0... -
Seite 31: Abfragen Der Software Revision Und Der Gsm-Signalstärke
Signalstärke. Die SMS entspricht dann der Form: P4+1.6m(300806)-SQ(5)=30, SQ MIN=21, SQ MAX=30, SQ AVE=25; SQ(5) steht für das momentane Signal des VM5 (entspricht dem Blinken der blauen LED). Der Wert 30 beschreibt die Stärke des Signals. Dieser Wert wird von dem GSM Modul ermittelt. -
Seite 32: Überprüfen Und Ändern Des System-Status (On/Off)
VM5 Programmieranleitung 8 ÜBERPRÜFEN UND ÄNDERN DES SYSTEM- STATUS (ON/OFF) 8.1.1 Überprüfen des Systemstatus per SMS Befehl Wenn Sie den nachfolgenden Befehl an VM5 senden, erhalten Sie eine SMS mit dem Status des Systems. Befehl: ;SYS; Die Antwortnachricht kann sein: ;SYS= ON;... -
Seite 33: Überprüfen Des Status Der Eingänge
ÜBERPRÜFEN DES STATUS DER EINGÄNGE PER SMS (INP) Befehl ;INP; Wenn Sie den nachfolgenden Befehl an VM5 senden, erhalten Sie eine Antwort SMS mit dem Status der Eingänge. Die Antwort kann sein: ;INP(1-4)=(GEÖFFNET-ON) – Alarmlinie ist offen und der Eingang ist im Alarmzustand ;INP(1-4)=(GEÖFFNET-OFF) –... -
Seite 34: Fernschalten Der Ausgänge
SMS erhalten. 10.1 FERNSCHALTEN DER AUSGÄNGE PER SMS BEFEHL Befehl: ;OUTX=1; Wenn Sie diesen Befehl an VM5 schicken, geht Ausgang X auf ON. X = Ausgang 1-4 Befehl: ;OUTX=0; Wenn Sie diesen Befehl an VM5 schicken, geht Ausgang X auf OFF. -
Seite 35: Löschen Aller Programmierten Daten Von Der Sim-Karte
Wenn Sie diese SMS an VM5 senden, werden alle vorher programmierten Parameter und Nummern gelöscht. Dies ist sehr zu empfehlen, wenn die SIM - Karte, die Sie für VM5 verwenden, nicht neu ist, und wenn bereits Daten im Speicher des Telefonbuchs hinterlegt sind. -
Seite 36: Ändern Von Parametern Per Sms Befehl
12 ÄNDERN VON PARAMETERN PER SMS BEFEHL Für das erste Programmieren empfehlen wir, den Befehl: ;PRALL; an VM5 zu senden. Danach erhalten Sie auf Ihrem Mobiltelefon 12 SMS Nachrichten mit allen Parametern, die Sie dann einfach überschreiben und per SMS an das VM5 zurücksenden können. -
Seite 37: Start Up
Schließen Sie Ta1 / Tb1 direkt an ein Telefon oder an eine andere Kommunikationseinheit, z. B. Wählgerät, an (TIP/RING) . Wenn das VM5 für den Back-up der FESTNETZ-Leitung verwendet wird, muss die Standard-Leitung (FESTNETZ-Leitung) an die Tla/Tlb Anschlussklemmen angeschlossen werden. -
Seite 38: Anhang A - Zusätzliche Merkmale Von Vm5 Gsm
VERBINDEN MIT TELEFONNUMMERN - LK6, LK7 Das VM5 kann eine SMS Nachricht senden, wenn die Hauptstromversorgung unterbrochen, zu schwach oder aus ist. In diesem Fall sendet das VM5 eine SMS an den Anwender. Der voreingestellte Text der SMS lautet “Hauptstromversorgung unterbrochen”... -
Seite 39: Batterie Schwach
Hauptstromversorgung unterbrochen ist. Die Dauer kann zwischen einer und 240 Sekunden eingestellt werden, der voreingestellte Wert beträgt 5 Sekunden. Beispiel: Wenn VM5 mehr als 5 Sekunden (Voreinstellung) ohne Hauptstromversorgung ist, wird eine SMS Nachricht mit dem folgenden Text geschickt: „Hauptstromversorgung unterbrochen“. -
Seite 40: Fernprogrammieren Des "Hauptstromversorgung Unterbrochen" Filters Per Sms
Batterie läuft und nicht an die Hauptstromversorgung angeschlossen ist. Beispiel: Wenn das Level der Back-Up Batterie unter 10,5 V liegt, schickt VM5 eine SMS Nachricht mit dem folgenden Text: „Batterie schwach“. Sobald die Ladung der Batterie über 10,5 V liegt, schickt VM5 eine SMS Nachricht mit dem folgenden Text: “Batterie schwach OK”. -
Seite 41: Fernprogrammieren Des "Batterie Schwach" Filters Per Sms
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 14.4.2 Fernprogrammieren des “BATTERIE SCHWACH” Filters per SMS Für das oben genannte Beispiel senden Sie die nachfolgende SMS vom Host Telefon an das VM5: ;VBT=10; Wenn Sie eine Bestätigung per SMS erhalten möchten, schreiben Sie “+” vor den SMS Befehl: ;+VBT=10;... -
Seite 42: Auslöserzähler Am Eingang - Ic
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 14.6 AUSLÖSERZÄHLER AM EINGANG - IC Mit dem Parameter IC können Sie programmieren, wie viele Auslöseimpulse am Eingang festgestellt werden müssen, damit der Alarm aktiviert wird. Der Zähler kann mit 1 bis 240 Impulsen programmiert werden. Der Voreinstellungswert ist 0, was bedeutet, dass der Alarm sofort aktiviert wird. -
Seite 43: Programmierübersicht Der Voreinstellung Für Den Reset Des Auslöserzählers
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung Beispiel: 1 – 60 (1 = 1s, 60 = 60s) Sekunden 61 – 120 in Minuten (61 = 1min., 120 = 60min.) 121 – 150 in Stunden (121 = 1h, 150 = 30h) 151 – 250... -
Seite 44: Zeitabstand Für Das
ZEITABSTAND FÜR DAS ERNEUTE SENDEN DER SMS- NACHRICHT FÜR AKTIVEN ALARM - IA VM5 kann die Alarm-SMS-Nachricht erneut senden, wenn nach einiger Zeit der Eingang immer noch im Alarmstatus ist. Dieser Zeitabstand wird über den Parameter IA programmiert und kann in Minuten, Stunden oder Tagen festgelegt werden. -
Seite 45: Technische Daten
Maße des Metallgehäuses: 108 x 165 x 56 mm Antenne: Dual Band Gummi-Antenne mit FME Anschluss oder externe (5m Kabel) Antenne mit FME Anschluss (optional) Wenn Sie das VM5 über Batterie betreiben, müssen Sie darauf achten, dass die Stromzufuhr mit den oben genannten Werten übereinstimmt. 15.1... -
Seite 46: Vm5 Typische Verbindungen
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 16 VM5 TYPISCHE VERBINDUNGEN Seite 46 von 50... -
Seite 47: Hinzugefügte Funktionen In Version 1.3
17.3 SABOTAGEFUNKTION (NICHT VERFÜGBAR) Achtung diese Funktion ist bei Standard VM5 (D, A, CH) nicht verfügbar! Die Sabotagefunktion ist mit dem Parameter TPR aktiv. Mit TPR legt man das Überprüfungsintervall fest. Neben diesen, wurden die Parameter $ und LK hinzugefügt ($ gibt den Text aus und LK die Möglichkeit Telefonnummern zu verknüpfen. -
Seite 48: Sms Bericht System
Der erweiterte Parameter OP erlaubt Ihnen das gleiche Signal auf den Ausgängen zu haben, das Sie auf der GRÜNen und BLAUen vertikalen LED Anzeige erkennen können. Sie können aber auch das Signal bezüglich der vertikalen LED Diode umkehren. VM5 - GSM PROGRAMMIERTABELLE SIM KARTEN TELEFONBUCH Name... -
Seite 49: Beispielvorlage Der Sim Karte
Version 1.3 ab 01.01.2008 VM5 Programmieranleitung 18 BEISPIELVORLAGE DER SIM KARTE 18.1 BEISPIEL 1 SIM Karten – Telefonbuch Name Nummer Beschreibung 040475047 Erste Telefonnummer Erste Eingang verbunden mit der ersten Telefonnummer Alarm (GND) bei dem ersten Eingang ruft an und schickt eine SMS zu der Telefonnummer TL0. -
Seite 50: Beispiel 3
Bei Alarm (GND) auf dem ersten Eingang wird die Telefonnummer TL0 angerufen und zusätzlich wird eine SMS an die gleiche Nummer gesendet. Das Senden der SMS ;PRV1; zum VM5 entfernt das Guthaben und die Gültigkeit von der SIM Karte. 18.4 BEISPIEL 4 – PREPAID-KARTE SIM Karten –...
