Inhaltszusammenfassung für WIRTH STEP SAFETY MLT600

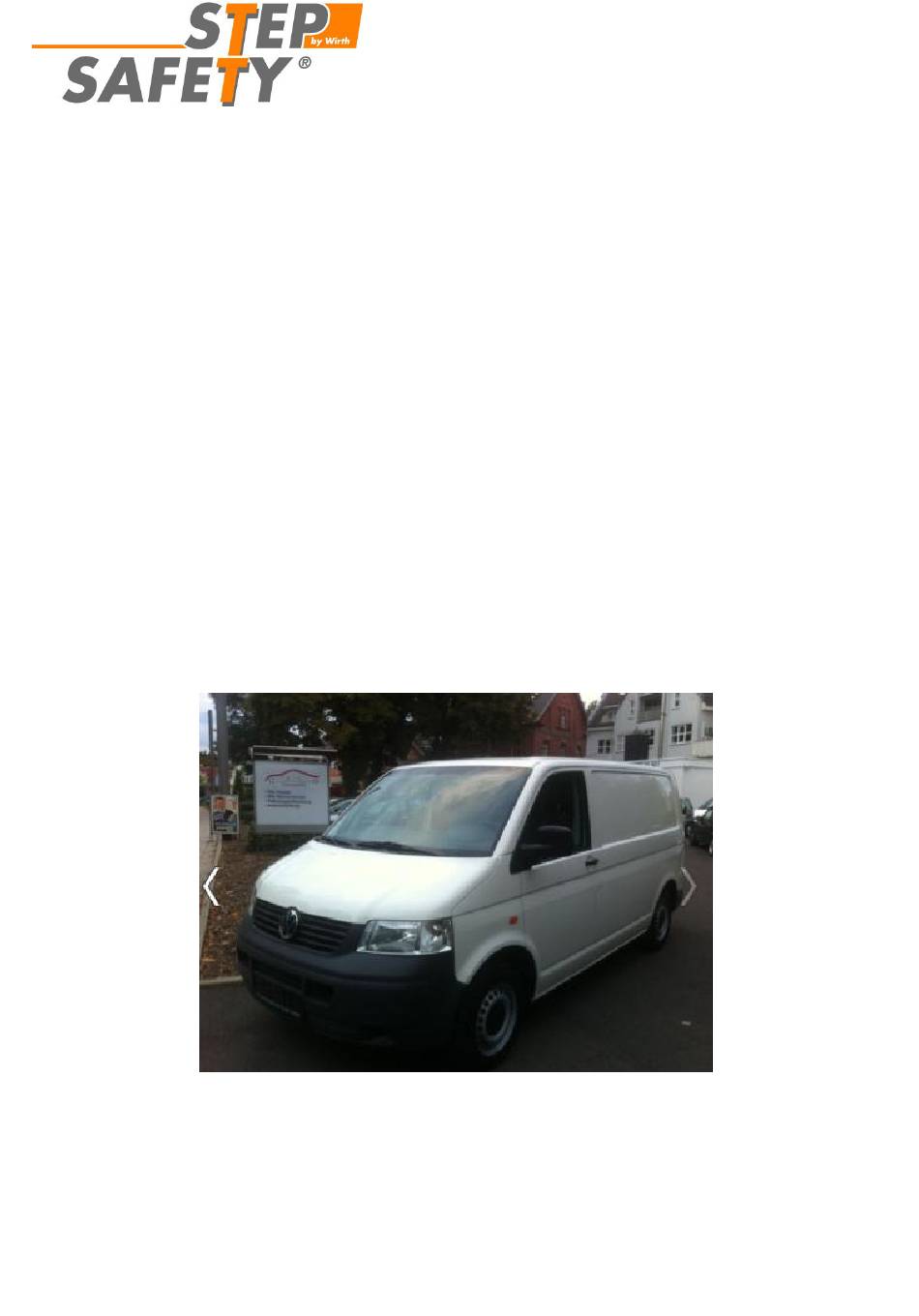

- Seite 1 Montageanleitung mechanische Trittstufe MLT600 - VW T5 / T6 für Satz LTE08 / Art.-Nr.1002227...
- Seite 2 Inhalt 1. Sicherheitsvorschri�en 2. Übersicht vom Satz 3. Montage der Tri�stufe 4. Montage Kabelstrang 5. Schaltplan 6. Anzugsmoment / Drehmoment Technische Eigenschaften Breite: 640mm Auftritt tiefe: 230mm Bauhöhe: 250mm Tragkraft: 250kg Betriebsspannung: Eigengewicht: 18kg Die Trittstufe ist galvanisch verzinkt und zusätzlich lackiert.
- Seite 3 1. Sicherheitsvorschriften Persönliche Sicherheitsvorschri�en Tragen Sie stets geeignete Schutzkleidung und Sicherheitsschuhe. Tragen Sie keine Ringe, Armbanduhren und lose hängenden Kleidungsstücke. Tragen Sie nie lose Gegenstände in Kleidungstaschen. Binden Sie lange Haare zusammen. Verwenden Sie grundsätzlich kein defektes Werkzeug. Verwenden Sie Werkzeug nur für den vorgesehenen Zweck.
- Seite 4 2. Übersicht vom Satz Beschreibung Teilenummer Beschreibung Teilenummer 1001667 Trittstufe Schraubensatz 1004164 1003608 LTE 08 Z-Winkel E-Satz Winkel 1000999 Grundplatte Dieser Tri�stufensatz enthält viele Teile. Damit es übersichtlich bleibt haben wir nur die Haup�eile in Betracht genommen. Bolzen, Mu�ern und Verschraubungen werden absichtlich nicht angezeigt.
- Seite 5 3. Montage der Trittstufe Einbauposi�on der Tri�stufe am Auto bes�mmen Bohrungen anzeichnen Löcher bohren, entgraten und mit einer Korrosionsschutzbeschichtung behandeln. Winkel mit Grundpla�e befes�gen...
- Seite 6 4. Montage Kabelstrang Die mitgelieferte LED im Blickfeld des Fahrers mon�eren Das Kabel unter dem Cockpit verlegen und mit Kabelbindern fixieren Den Summer im Führerhaus so platzieren, dass auch durch Störgeräusche der Fahrer jederzeit akus�sch gewarnt werden kann (ratsam in der Nähe der Kontrollleuchte mon�eren) Führen Sie das Kabel der Tri�stufe wie abgebildet nach vorne Darauf Achten, dass das Kabel nicht geknickt wird...
- Seite 7 4. Schaltplan...
- Seite 8 5. Anzugsmoment / Drehmoment Die Anziehmomente die hier dargestellt werden, sind als allgemeine Informa�on und nicht als Vorgabe zu sehen. In spezifischen Fällen, sind die vom Fahrzeughersteller vorgeschriebenen Anziehmomente die von den hier empfohlenen Anziehmomenten abweichen zu befolgen. Größe 10.9 12.9 1100 1400...
