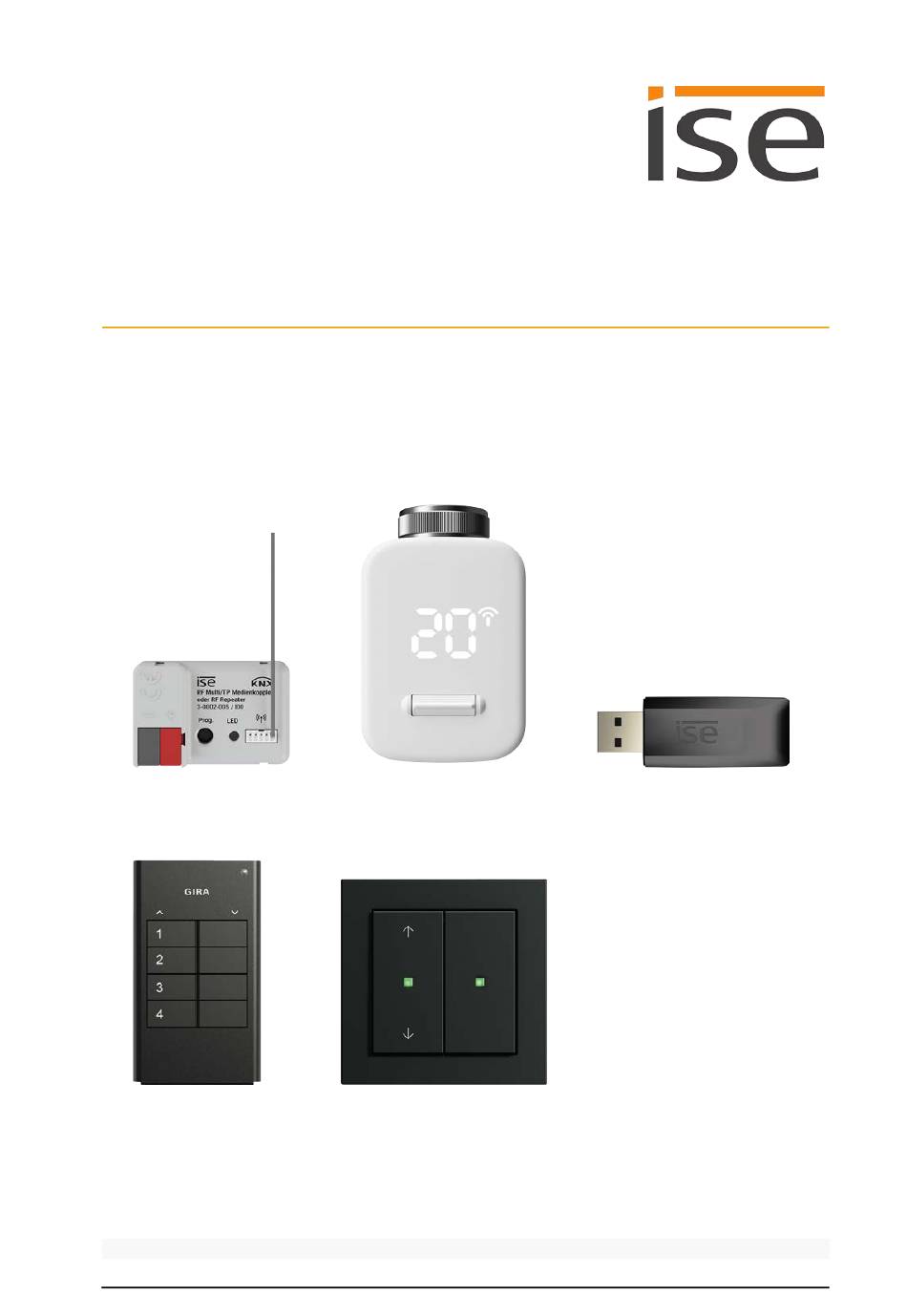

- Seite 1 Systemdokumentation KNX RF Multi Stand der Dokumentation: 21.08.2024 © 2024 ise Individuelle Software und Elektronik GmbH...
-
Seite 2: Rechtliche Hinweise
Produkte, auf die sich in diesem Dokument bezogen wird, können entweder Marken oder eingetragene Marken der jeweiligen Rechteinhaber sein. ise Individuelle Software und Elektronik GmbH und der Autor erheben keinen Anspruch auf diese Marken. Die Nennung der Marken dient lediglich der notwendigen Beschreibung. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Das KNX RF Multi System ..................2 KNX RF Multi Kanäle ......................3 Fast Ack zur Bestätigung des Empfangs................3 Batteriebetriebene Geräte....................3 Priorisierung von Telegrammen ..................4 Blacklist..........................4 Zulassung und Frequenznutzung..................5 Duty Cycle ..........................7 KNX Secure und Security Proxy.................. -
Seite 4: Das Knx Rf Multi System
Das KNX RF Multi System Das KNX RF Multi System Das KNX RF Multi System (RF = engl. Radio Frequency / dt. Radiofrequenz) basiert auf dem hersteller- unabhängigen KNX Standard und arbeitet im Frequenzbereich 868 MHz. KNX RF ermöglicht es, bestehende KNX Anlagen nachzurüsten oder neue Installationen durch RF-Komponenten auszubauen. -
Seite 5: Knx Rf Multi Kanäle
Der Fast-Kanal wurde für netzbetriebene Geräte entwickelt und hat eine kürzere Präambel von 15 ms. KNX RF Multi Geräte empfangen entweder im RF-Mode SLE oder im RF-Mode Fast, aber nicht in beiden. Im Gegensatz dazu können zum Senden alle RF-Modi verwendet werden. -
Seite 6: Priorisierung Von Telegrammen
Eintrag in der Blacklist aktiv. Das bedeutet, dass für dieses Fast Ack kein Wiederholungsversuch mehr unternommen wird. Wird ein in der Blacklist gespeichertes Fast Ack empfangen, wird der Eintrag wieder inaktiv. Alle ise Geräte unterstützen das Blacklist-Verfahren. KNX RF Multi ©... -
Seite 7: Zulassung Und Frequenznutzung
Das KNX RF Multi System Zulassung und Frequenznutzung KNX RF Ready (KNX RF1.R) und KNX RF Multi (KNX RF1.M) nutzen Frequenzen aus dem europaweit gel- tenden SRD-Band (SRD = engl. Short Range Device / dt. Kurzstreckengerät). In diesen genehmigungs- freien Frequenzbereich fallen Funkanwendungen geringer Leistung. Neben KNX RF sind das z. B. - Seite 8 F1: 868,3 MHz • F2: 868,95 MHz • SLE1: 869,85 MHz • SLE2: 869,525 MHz Es gilt für alle Kanäle eine Sendeleistung im Bereich 0,5 ... 25 mW. KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 6...
-
Seite 9: Duty Cycle
KNX RF ist ohne eine Secure-Inbetriebnahme nicht verschlüsselt, weshalb die Verwendung von KNX Se- cure dringend empfohlen wird. Alle KNX RF Multi Geräte der ise Individuelle Software und Elektronik GmbH unterstützen KNX Secure. Die Secure-Inbetriebnahme erfolgt über die ETS. Um auf RF-Seite mit gesicherter Kommunikation arbeiten zu können, obwohl verbundene Geräte im TP- Bereich noch kein KNX Secure unterstützen, gibt es die Erweiterung Security Proxy. -
Seite 10: Praxistipps
Unterputzdose. Nutzen Sie für den Medienkoppler/Repeater eine eigene Unterputzdose. • Platzieren Sie RF-Geräte so, dass Funkwellen die angrenzenden Wände und Decken möglichst auf dem kürzesten Weg durchdringen können. KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 8... -
Seite 11: Erweiterung Von Bestehenden Installationen
Mischbetrieb von KNX RF Ready- und KNX RF Multi-Geräten Für die Übersetzung Ready zu Multi bzw. Multi zu Ready wird ein Gerät mit Ready to Slow Proxy be- nötigt. Der ise KNX RF Multi/TP Medienkoppler oder RF Repeater ist hierzu geeignet. Nachrüstung von KNX RF Multi Richten Sie zunächst den Medienkoppler ein und programmieren Sie ihn, bevor Sie mit den KNX RF... -
Seite 12: Parametrierung
Nutzen Sie für eine RF Ready Domäne eine KNX RF Ready USB-Schnittstelle. Die ise KNX RF Multi USB-Schnittstelle kann für KNX RF Ready eingesetzt werden. Dazu muss jedoch in den lokalen Einstellungen der ETS6 der RF Modus auf „Ready“ eingestellt werden. -
Seite 13: Steuerung Des Medienzugriffs
(LBT: engl. Listen Before Talk / dt. Hören vor dem Senden). Bei KNX RF Multi wird immer zuerst versucht, auf dem „Call Channel“ genannten Kanal zu senden. Dazu wird vor dem Senden geprüft, ob in dem RF-Mode des Sendekanals KNX Kommunikation stattfindet und ob der Sendekanal belegt ist. - Seite 14 LinkLayer-Confirm: Ack, Busy, Nack). Hierdurch können Sender von KNX Botschaften erkennen, ob po- tentielle Empfänger die Nachricht verstanden haben oder ob Telegrammwiederholungen aufgrund von Übertragungs- oder Verarbeitungsfehlern notwendig sind. KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 12...
-
Seite 15: Rf-Topologie
RF-Topologie RF-Topologie Grafiksymbole Symbol / Auszeichnung Bedeutung Spannungsversorgung RF/TP-Medienkoppler Bereichskoppler Linienkoppler Segmentkoppler RF-USB-Schnittstelle TP-USB-Schnittstelle RF-Repeater RF-Taster Dimmer KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 13... -
Seite 16: Domänenadresse Bei Knx Rf
Folglich lassen sich auch nur RF-Geräte derselben Domäne direkt per Funktelegramm in Betrieb nehmen. Auch werden nur Gruppentelegramme und physikalisch adressierte Telegramme der jeweiligen RF-Domäne im Gruppenmonitor der ETS aufgezeichnet. Ausnahme: System-Broadcast-Tele- gramme, siehe RF-Adressierungsarten auf Seite 21. KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 14... - Seite 17 Die ETS bietet eine Funktion zur zufälligen Vergabe von Domä- nenadresse für RF-Linien, um diese unzulässige Situation zu umgehen. Automatisch durch die ETS erzeugte Domänenadressen werden durch die hexadezimalen Ziffern „00FA...“ gekennzeichnet (z. B. „00FA:4D6C3F58“). KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 15...
-
Seite 18: Verwendung Einer Knx Rf Usb-Schnittstelle
RF-Topologie 4.2.2 Verwendung einer KNX RF USB-Schnittstelle Alle Geräte einer RF-Linie oder eines RF-Segments können unmittelbar über die ise KNX RF Multi USB- Schnittstelle programmiert und diagnostiziert werden. Wichtig ist, dass die USB-Schnittstelle eine gülti- ge physikalische Adresse des RF-Segments, der RF-Linie oder des RF-Bereiches besitzt und mit dersel- ben Domänenadresse konfiguriert ist. -
Seite 19: Verwendung Einer Knx Ip-Schnittstelle
4.2.3 Verwendung einer KNX IP-Schnittstelle Eine IP-Verbindung der ETS kann dazu verwendet werden, Geräte in einer KNX RF-Umgebung in Betrieb zu nehmen oder zu diagnostizieren. Über einen ise SMART CONNECT KNX Remote Access kann diese Verbindung per Fernzugriff erfolgen. Für diesen Anwendungsfall müssen auf demselben PC die ETS und der Remote Access Windows Client installiert werden. -
Seite 20: Medienkoppler
KNX RF Geräte hinter einem einzigen Medienkoppler zu betrei- ben. Der ise KNX RF Multi/TP Medienkoppler ist ein Gerät, das auf der untergeordneten Linie den Medientyp „RF“ und auf der übergeordneten Linie den Medientyp „TP“ erlaubt. -
Seite 21: Medienkoppler Als Linienkoppler
In einer RF-Linie bzw. einem RF-Segment darf es immer nur einen Medienkoppler geben. Abbildung 6: Mögliche KNX Topologie mit RF-, TP- und IP-Linien mit Medienkoppler als Linienkoppler KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 19... -
Seite 22: Medienkoppler Als Segmentkoppler
Dummy-Applikationen oder die Verwendung von Tunneling-Interfaces realisiert wer- den. Der SMART CONNECT KNX Remote Access verfügt über drei Tunneling Server. Der ise KNX RF Multi/TP Medienkoppler kann als Segmentkoppler genutzt werden. Segmentkoppler sind Router zur Verbindung zweier Segmente desselben Teilnetzes mit unterschiedlichem Physical Lay- er Type. -
Seite 23: Rf-Adressierungsarten
Kommunikationsobjekte der Geräte mit identischen Gruppenadressen verknüpft sind. In einem RF-Gruppentelegramm gemäß KNX RF1.R S-Mode bzw. KNX RF Multi Standard wird neben der eigentlichen Gruppenadresse (2 Byte lang) auch die Domänenadresse (6 Byte lang) übertragen. -
Seite 24: Knx Rf Multi Repeater
Geräten möglich ist. Grundsätzlich sollte eher ein zusätzliches RF-Segment angelegt werden, bevor ein Repeater eingesetzt wird. Wie alle anderen KNX RF Multi Geräte kann ein Repeater nur Fast- und Ready-Telegramme oder SLE-Te- legramme empfangen und weiterverarbeiten. Ein Repeater ist also immer ein dedizierter Fast/Ready- oder SLE-Repeater. - Seite 25 Repeater verlangsamen die RF-Kommunikation, da sie Telegramme wiederholen müssen und das Funk- medium in dieser Zeit belegen. Dies gilt insbesondere für KNX RF Multi, da ein Repeater hier nicht nur die eigentlichen Nutzdaten wiederholt, sondern auch die empfangenen Fast-ACK-Informationen zurück- sendet.
-
Seite 26: Physikalische Grundlagen
Kommunikationskanal, das von keinem RF-Empfänger interpretiert werden kann. Hierdurch können übertragene Informationen verloren gehen. Bei der Planung einer RF-Umgebung sind daher diverse Vor- gaben zu beachten (siehe RF-Topologie, S. 13). KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 24... -
Seite 27: Informationsübertragung Mit Funksignalen
Die Datenrate beträgt bei KNX RF 16,384 kBit/s. Das Einbringen der „0“- und „1“-Information in das Funk- signal wird anhand der Manchester-Codierung durchgeführt. Hierdurch lassen sich Sender und Empfän- ger sehr leicht aufeinander synchronisieren. Abbildung 12: Frequenzumtastung als Modulationsverfahren (FSK=Frequency Shift Keying) KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 25... -
Seite 28: Ausbreitung Und Dämpfung Von Funksignalen In Gebäuden
10…70 % Metallgitter < 1 mm 0…10 % Metall, Alu-Kaschierung < 1 mm Tabelle 3: Dämpfung in Gebäuden *ohne leitfähig beschichtete Wärmedämmung **ohne Metallisierung oder Drahteinlage, kein Bleiglas KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 26... - Seite 29 Medienkoppler sind Sender und Empfänger in gleicher Weise). Abbildung 13: Dämpfung des Funksignals durch Wände und Decken (hier: Randposition des Senders) Abbildung 14: Dämpfung des Funksignals durch Wände und Decken (hier: Zentralposition des Senders) KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 27...
- Seite 30 Ausbreitung der Funkwellen und optimal ausgerichtete Antennen be- zieht. Sofern keine besonderen baulichen Maßnahmen zur Abschirmung in Gebäuden vorliegen, sollte damit eine Funkübertragung zielführend möglich sein. KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 28...
- Seite 31 Abbildung 18: Interferenz beim Empfänger verhindert Empfang In der Praxis können Reflexions- und Interferenzeffekte häufig schon durch leichte Änderung des Instal- lationsorts oder der Installationsumgebung beseitigt werden. KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 29...
-
Seite 32: Gebäudestruktur
Reichweite des Medienkopplers und auch innerhalb der Reichweiten anderer Repeater sit- zen. Medienkoppler von ise können ausschließlich als Medienkoppler oder als Repeater arbeiten. Die Betriebsart wird durch die Parametereinstellung und durch die physikali- sche Adresse des Medienkopplers definiert. - Seite 33 Gebäudestruktur Abbildung 20: Gebäudestruktur mit zwei KNX RF Linien, ungünstige Beeinflussung Abbildung 21: Gebäudestruktur mit einer KNX RF Linie und Repeater KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 31...
- Seite 34 Beschaffenheit der Geräte zulässt - oder in abgesetzten Gebäuden (z. B. Gartenhütte) verwendbar (siehe Abbildung 23). Abbildung 23: Verwendung eines Medienkopplers als Repeater zur Signalverstärkung und Beseitigung von Funkschatten für Innen- und Außenanwendung KNX RF Multi © 2024 ise Individuelle Software und Elektronik GmbH S. 32...
