stephan fieberitz SDH Serie Bedienungsanleitung
Verwandte Anleitungen für stephan fieberitz SDH Serie
Inhaltszusammenfassung für stephan fieberitz SDH Serie

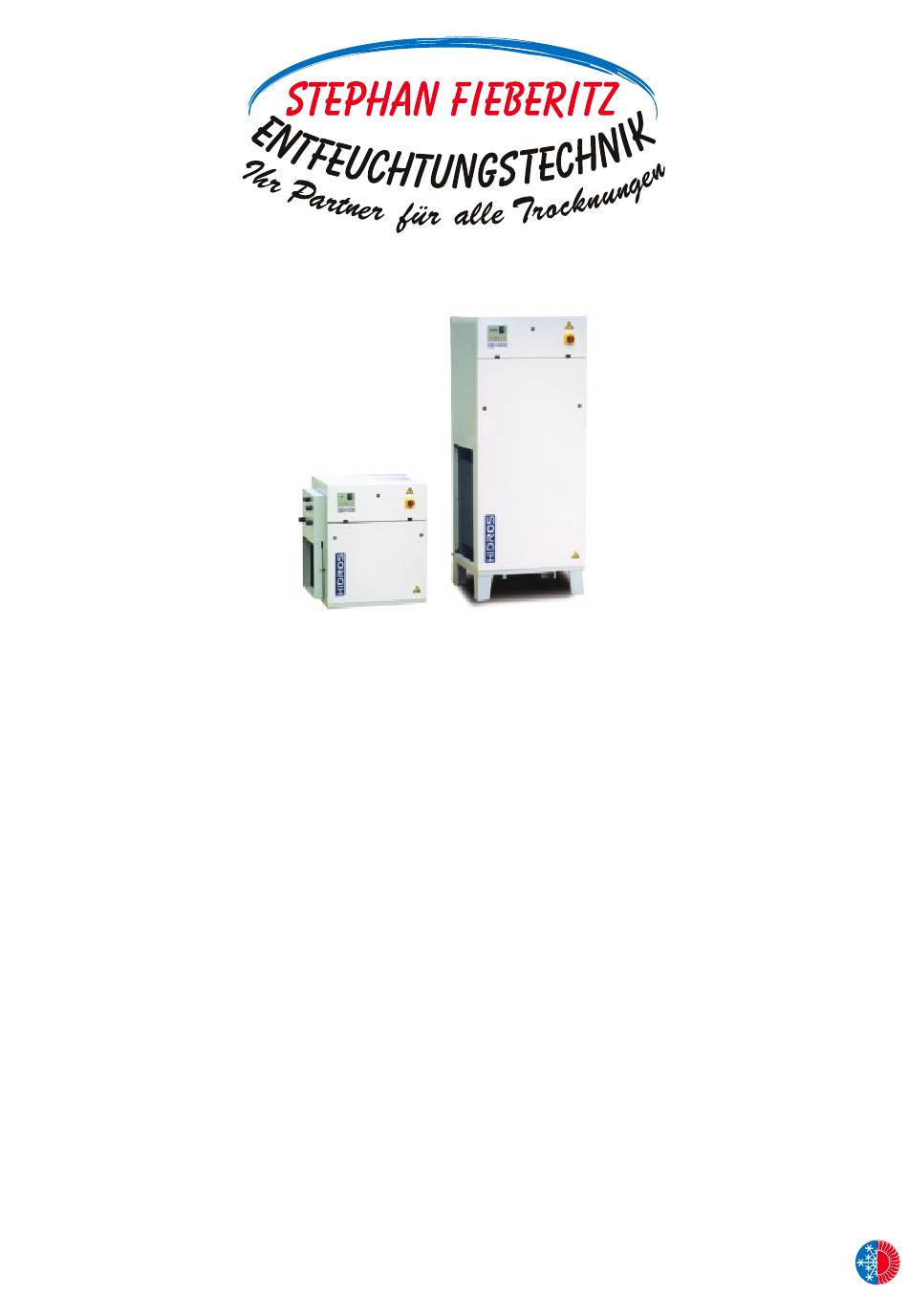

- Seite 1 Hidros Schwimmhallenentfeuchter Serien SDH und SEH Bedienungsanleitung • Büro und Lager: • Telefon / Fax: • online: • Mitglied im: Kiebitzhof 6 – Haus G Tel: 040 / 25 19 84 45 info@fieberitz.de Fachinstitut 22089 Hamburg Fax: 040 / 2 50 83 98 www.fieberitz.de Gebäude-Klima...
- Seite 2 Abbildung 1 Serie SDH – Geräteelemente Luftaustritt Bedienelemente Notausschalter Riegel Luftfilter Lufteintritt Kondensat- ablauf Abbildung 2 Serie SDH – Abstände min. 100 cm min. 100 cm min. 80 cm...
- Seite 4 Abbildung 4 Serie SEH – Geräteelemente Luftaustritt Bedienelemente Notausschalter Riegel Luftfilter Lufteintritt Kondensat- ablauf Abbildung 5 Serie SEH – Abstände min. 100 cm min. 100 cm min. 100 cm min. 80 cm...
- Seite 6 Abbildung 7 Bedienelemente Hygrostat Netzschalter (optional) Kontrollampe Kontrollampe Kontrollampe Kühlung Abtauung Kompressor Kontrollampe Warnlampe Kontrollampe Entfeuchtung Netzanschluß...
- Seite 7 Abbildung 8 Kontrollampen und Bedeutung Netzanschluss (grün): zeigt an, dass der Netzschalter eingeschaltet wurde, und dass das Gerät am Stromnetz angeschlossen ist. Kompressor (grün): zeigt den Kompressorstatus an. Die Anzeige hat folgende Bedeutungen: Dauerlicht: Der Kompressor läuft ordnungsgemäß langsames blinken: Der Kompressor ist startbereit schnelles blinken: Abtropfphase nach der Abtauung Warnung (rot): zeigt an, dass das Gerät nicht ordnungsgemäß...
- Seite 8 Die Installation und Inbetriebnahme der Luftentfeuchter der SDH- und SEH-Serie ist sehr einfach. Dennoch bitten wir Sie, diese Anleitung sorgfältig zu lesen, damit Sie mit den Möglichkeiten und Bedienelementen des Gerätes vertraut werden. Funktionsweise Der Entfeuchter besitzt einen Verdampfer und einen Kondensator. Der Ventilator zieht hinten feuchte Luft an und bläst diese durch den kühlen Verdampfer.
- Seite 9 Konformitätserklärung Das Gerät entspricht den folgenden europäischen Richtlinien: Ÿ 89/392 CEE – Vorschrift für Maschinen Ÿ 73/23 CEE – Vorschrift für Niederspannung Ÿ 89/336 CEE – EMC-Vorschrift Ÿ 97/23/CE – Druckgeräte Richtlinie Kondensatableitung Die Ableitung des Kondensatwassers erfolgt über einen Schlauch ins Abwasser. Stecken Sie den Schlauch (26 mm Innen-Ø) auf den Anschlussstutzen im Geräteboden (Abbildungen 1 und 4).
- Seite 10 Inbetriebnahme Das Gerät muss vor Inbetriebnahme ausgeschaltet zwei Stunden aufrecht stehen, damit das Kühlmittel sich beruhigen kann. Die nachfolgend genannten Bedien- und Kontrollelemente befinden sich auf der Gerätevorderseite (Abbildungen 1, 4, 7 und 8). Schließen Sie das Gerätekabel über den Notausschalter an eine Wandanschlussdose ans Stromnetz an.
- Seite 11 Sicherheitseinrichtungen Alle Service-Arbeiten an den Sicherheitseinrichtungen des Gerätes dürfen nur von ausgebildetem Fachpersonal durchgeführt werden. Falsche Einstellungen können Beschädigungen des Gerätes und Verletzung von Menschen zur Folge haben. Hochdruckventil: Das Hochdruckventil schaltet das Gerät ab, wenn der Druck im Kältekreislauf über den voreingestellten Wert hinaus ansteigt (26 bar).
- Seite 12 Beckenwasserkondensator (optional) Bei einem Beckenwasserkondensator wird das Wasser des Schwimmbeckens in einem Wärmetauscher durch den Kältekreislauf des Entfeuchters geleitet. Das Wasser wir dadurch erwärmt und das Kältemittel gekühlt. Wenn das Gerät mit einem Beckenwasserkondensator ausgestattet ist, müssen die wasserführenden Rohre an den Wärmetauscher angeschlossen werden (water inlet = Wasserzufluss | water outlet = Wasserabfluss).
- Seite 13 Wartung und Reinigung Trennen Sie das Gerät bitte vom Stromnetz, bevor Sie es warten oder pflegen (Hauptsicherung ausschalten). Ÿ Überprüfen Sie die Sicherheitseinrichtungen des Gerätes monatlich (Sicherung, Notausschalter, FI-Schutz) Ÿ Überprüfen Sie das Gerät monatlich auf Leckagen (Öl, Kühlmittel, Wasser). Ÿ...
-
Seite 14: Fehlersuche Und -Behebung
Fehlersuche und -behebung Wenn die Warnlampe rot aufleuchtet, wird das Gerät automatisch ausgeschaltet. Um es wieder in Betrieb zu setzen, müssen Sie den Netzschalter ausschalten, die Störungsursache beseitigen und anschließend das Gerät mit dem Netzschalter wieder einschalten. Wenn die rote Warnlampe blinkt, setzen Sie sich bitte mit einem Service-Techniker oder mit der Herstellerfirma in Verbindung. - Seite 15 Symptom Kontrollampe Ursache Behebung Ventilator schaltet sich Netzanschluß, Überhitzungsschutz des Lassen Sie den ein und Entfeuchtung Kompressors ist Kompressor abkühlen der Kompressor sta rtet aktiviert nicht und Kompressor defekt Kompressor die Warnlampe austauschen leuchtet nicht Netzanschluß, Luftfeuchtigkeit Verringern sie am Kühlung unterhalb des Hygrostaten die...
