Ein-Kanal-Multiswitch
Winterbacher Str. 52/4, 73614 Schorndorf - Weiler
Internet:
09.12.2014
Bedienungsanleitung
EMS-16-R
EMS-16-G
EMS-24-G
BEIER-Electronic
Telefon 07181/46232, Telefax 07181/45732
eMail: modellbau@beier-electronic.de
http://www.beier-electronic.de/modellbau
BEIER-Electronic
Ein-Kanal-Multiswitch EMS
1
Werbung
Verwandte Anleitungen für BEIER-Electronic EMS-16-R
Inhaltszusammenfassung für BEIER-Electronic EMS-16-R

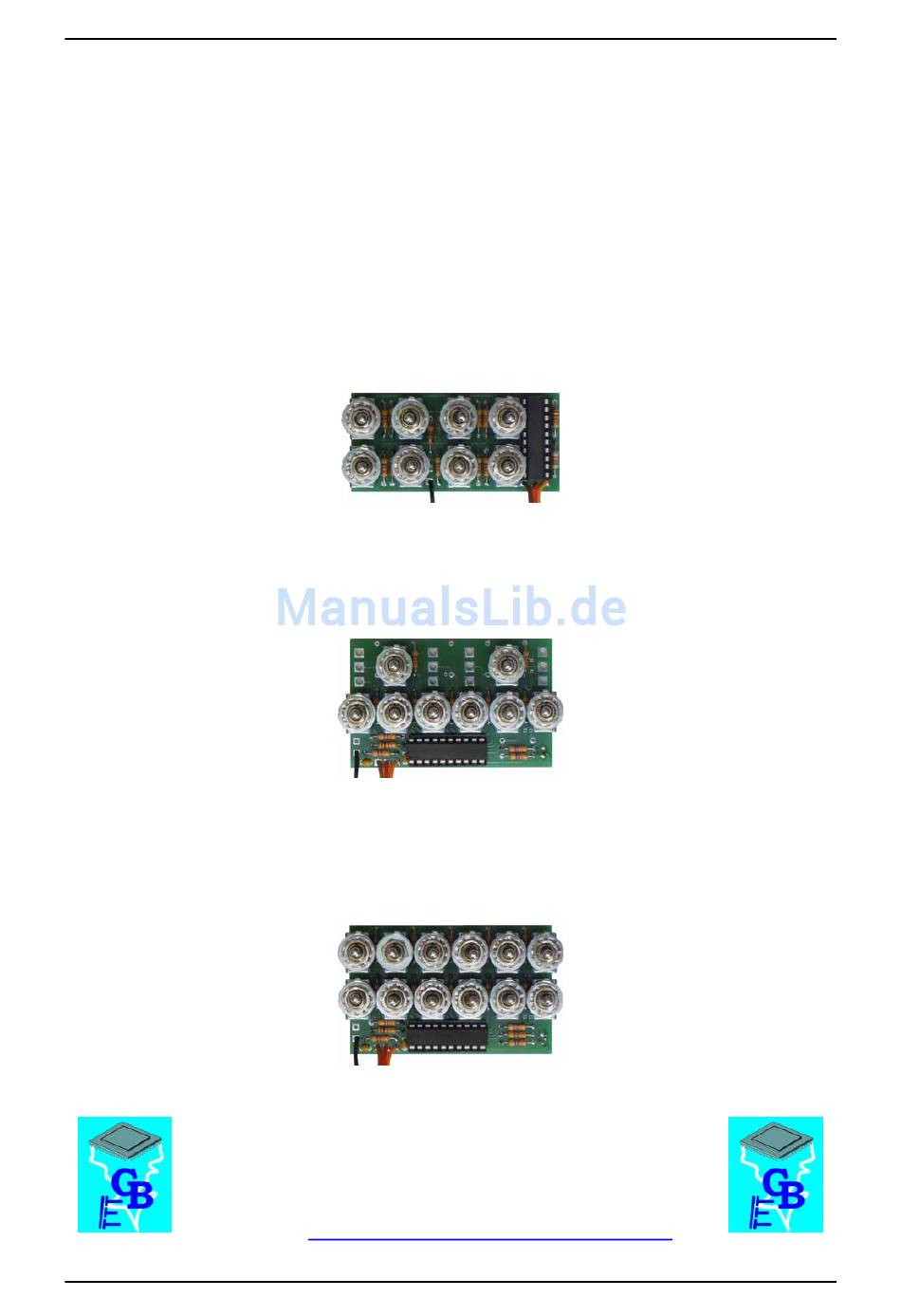

- Seite 1 Ein-Kanal-Multiswitch EMS Bedienungsanleitung Ein-Kanal-Multiswitch EMS-16-R EMS-16-G EMS-24-G BEIER-Electronic Winterbacher Str. 52/4, 73614 Schorndorf - Weiler Telefon 07181/46232, Telefax 07181/45732 eMail: modellbau@beier-electronic.de Internet: http://www.beier-electronic.de/modellbau 09.12.2014 BEIER-Electronic...
-
Seite 2: Inhaltsverzeichnis
Ein-Kanal-Multiswitch EMS Inhaltsverzeichnis Inhaltsverzeichnis ....................... 2 Sicherheitshinweise ....................2 Beschreibung......................3 Ein-Kanal-Multiswitch EMS-16-R................4 Ein-Kanal-Multiswitch EMS-16-G und EMS-24-G............5 Inbetriebnahme......................6 Einstellungen am Sender.................... 6 Anschluss am Sender ohne freien Gebersteckplatz ........... 7 Sicherheitshinweise Diese Bedienungsanleitung vor dem Beginn der Inbetriebnahme sorgfältig durchlesen und für einen zukünftigen Gebrauch gut aufbewahren! -
Seite 3: Beschreibung

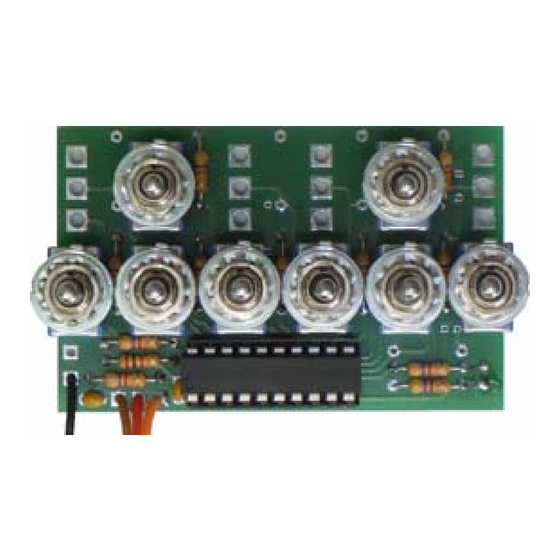

Es darf immer nur ein Schalter gleichzeitig betätigt werden! Das EMS ist in 3 verschiedenen Versionen verfügbar: EMS-16-R: Das EMS-16-R ist für den Einbau in Robbe/Futaba Sender geeignet. Es besitzt 8 Schalter und kann 16 Funktionen schalten. EMS-16-G: Das EMS-16-G ist für den Einbau in Graupner Sender geeignet. Es besitzt 8 Schalter und kann 16 Funktionen schalten. -
Seite 4: Ein-Kanal-Multiswitch Ems-16-R
Lötzinn überbrückt werden. Einbau in den Sender: Der Einbau des EMS-16-R unterscheidet sich, je nachdem ob das Modul in den linken oder in den rechten Einbauplatz des Senders eingebaut werden soll. Beim Einbau in den von außen gesehen rechten Platz (von innen also der linke Platz), muss das eingelötete Geber-Kabel des EMS-16R nach unten, also in... -
Seite 5: Ein-Kanal-Multiswitch Ems-16-G Und Ems-24-G
Sie auf die seitlichen Schlitze des Geber Steckplatzes: Graupner allgemein MC-32 braun braun orange orange !!! Wichtig !!! Die Kabel des EMS sollten im Sender möglichst weit weg von der Antenne und dem HF- Sendeteil verlegt werden. Ansonsten kann es zu Störungen kommen! 09.12.2014 BEIER-Electronic... -
Seite 6: Inbetriebnahme
2. Der Servoweg darf nicht begrenzt sein und die Mittelstellung muss sich bei 1,5ms bzw. 0% befinden. 3. Bei den Gebereinstellungen darf kein Offset programmiert sein und der Weg muss 100% (oder mehr) betragen. 4. Die Trimmung des verwendeten Kanals sollte mittig sein. 09.12.2014 BEIER-Electronic... -
Seite 7: Anschluss Am Sender Ohne Freien Gebersteckplatz
Falls im Gehäuse kein Platz für das Schaltermodul vorgesehen ist, muss das EMS in einem kleinen Gehäuse außerhalb des Senders angebaut werden. Die 3 Anschlusskabel müssen nach innen geführt werden. Potentiometer vom Steuerknüppel Kabel abschneiden orange zum EMS Modul braun Patchkabel anlöten Zur Hauptplatine der Fernsteuerung 09.12.2014 BEIER-Electronic... - Seite 8 Ein-Kanal-Multiswitch EMS 09.12.2014 BEIER-Electronic...
