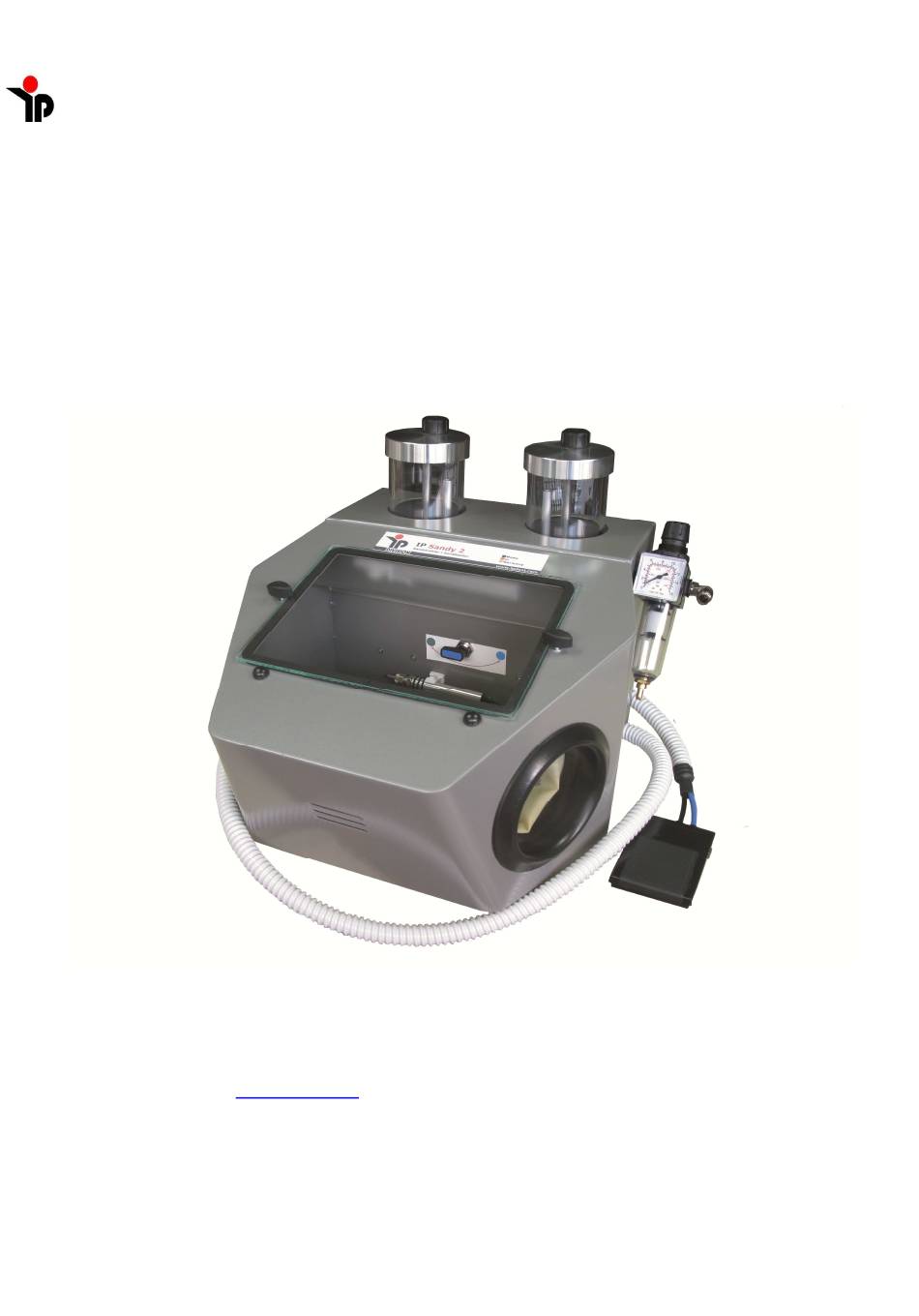

- Seite 1 Bedienungsanleitung IP Sandy 2 Sandstrahlgerät IP Division GmbH Dachauerstr. 95 D-85778 Haimhausen Tel: +49(0)8133-9179480 Fax:+49(0)8133-9179481 www.ipdent.de www,ipclean.de E-Mail:info@ipdent.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Hinweise/Sicherheitsvorschriften/Lieferformen 2. Haftungsausschluss 3. Gefahren- und Warnhinweise 4. Inbetriebnahme • • • • Vor der Inbetriebnahme Standort Anschluss Fußschalter Anschluss Druckluft • • • • Elektrischer Anschluss Anschluss an Absaugung Einstellen des Arbeitsdrucks Füllen der Strahltanks 5. Bedienung 6. -
Seite 3: Hinweise/Sicherheitsvorschriften/Lieferformen
Der noch lose Schlauch könnte um sich schlagen, wodurch erhebliche Verletzungsgefahr besteht. 2. Haftungsausschluss IP Division GmbH lehnt jegliche Schadensersatz und Gewährleistungsansprüche ab wenn: - Das Produkt für andere, als die in der Bedienungsanleitung genannten Zwecke eingesetzt wird. - Das Produkt in irgendeiner Art und Weise verändert wird - außer den in der Bedienungsanleitung beschriebenen Veränderungen. -
Seite 4: Sicherheitshinweise
3.1. Sicherheitshinweise Nur von IP Division GmbH gelieferte oder freigegebene Zubehör- und Ersatzteile verwenden. Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Geräts beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der Umwelt oder zur Beschädigung des Produkts führen. -
Seite 5: Einfüllen Des Tanks
4.3 Einfüllen des Tanks Betätigen Sie nie den Fußschalter beim Füllvorgang. Reinigen Sie vor dem Verschließen des Tanks unbedingt die Gewinde an Deckel und Tank von Strahlmittelresten. 1. Tankdeckel (3) abschrauben (Bild 2). 2. Strahlmittel nur bis zur max. Füllhöhe rote Markierung einfüllen (7) (Bild 2). Bitte Kompatibilität von Strahltank und Strahlmittel beachten. -
Seite 6: Austausch Des Leuchtmittels
6.1 Kondenswasser • Kontrolle des Wasserabscheiders (21 Abb.3). • Entwässerung über Ventil (22 Abb.3). 6.2. Austausch des Leuchtmittels Ziehen Sie den Stecker aus der Steckdose. Drücken oder biegen Sie das Leuchtmittel nicht beim Ein- oder Ausbau. Es besteht Bruchgefahr. Zum Austausch des Leuchtmittels im Inneren der Strahlkammer Abdeckung entfernen. Nun können Sie das Leuchtmittel aus der Fassung ziehen und durch ein neues ersetzen. -
Seite 7: Fehlerbehandlung
7. Fehlerbehebung Fehler Ursache Fehlerbehebung Kein Luft und kein Sand Strahldüse am Handstück Düse vom Handstück verstopft. abschrauben und durchblasen. Strahlschlauch ohne Düse durch Betätigen des Fußschalters freiblasen Anschlussschläuche des Anschlussschläuche überprüfen Fußschalters abgeknickt und korrigieren. Tankwahlschalter auf Schalter bis zum spürbaren Zwischenstellung. -
Seite 8: Geräteaufbau
8. Steuerungen/Geräteaufbau Bild 1 Bild 2. - Seite 9 Bild 3. 1) Hauptschalter 2) Druckluftanschluss/Schnellkupplung 3) Tankdeckel 4) Handgriff 5) Pneumatikschlauch 6) Fußpedal 7) Strahlmitteltank 8) Netzstecker mit Sicherungshalter 10) Wahlschalter 11) LED Leuchte 12) Plexiglasscheibe Optional Glasplatte 13) Handstulpen 14) Wellenschlauch 15) Strahldüse 16) Druckregler 17) Manometer 18) Absaugstutzen 19) Flügelschraube 20) Handschuhe 21) Wasserabscheider...
-
Seite 10: Technische Daten
2 Strahlgriffen; 2 Strahldüsen; Fußschalter; LED-Leuchte und Netzkabel. 11. Garantie Bei sachgemäßer Anwendung gewährt IP Division eine Garantie von 24 Monaten. Voraussetzung für die Inanspruchnahme der Garantie ist das Vorhandensein der Original-Verkaufs- rechnung des Fachhandels. Von dieser Garantie ausgenommen sind Teile, die während der Benutzung einem normalen Verschleiß... -
Seite 11: Sonderzubehör
12. Sonderzubehör Art. Nr. Bezeichnung Gehärtetes Glas ESG 2063 77842 Strahldüse 0,8 mm 77843 Strahldüse 1,0 mm 77844 Strahldüse 1,3 mm 77845 Strahldüse 1,4 m 6031 Druckluftschlauch / Meter 6006,5 IP Oxidblast 50 - 110 µm Edelkorund 5 Kg 6006,25 IP Oxidblast 50 - 110 µm Edelkorund 25 Kg 6003,5 IP Oxidblast 110 - 250 µm Edelkorund 5 Kg... -
Seite 12: Konformitätserklärung
