Inhaltszusammenfassung für Conel CONPress PM1

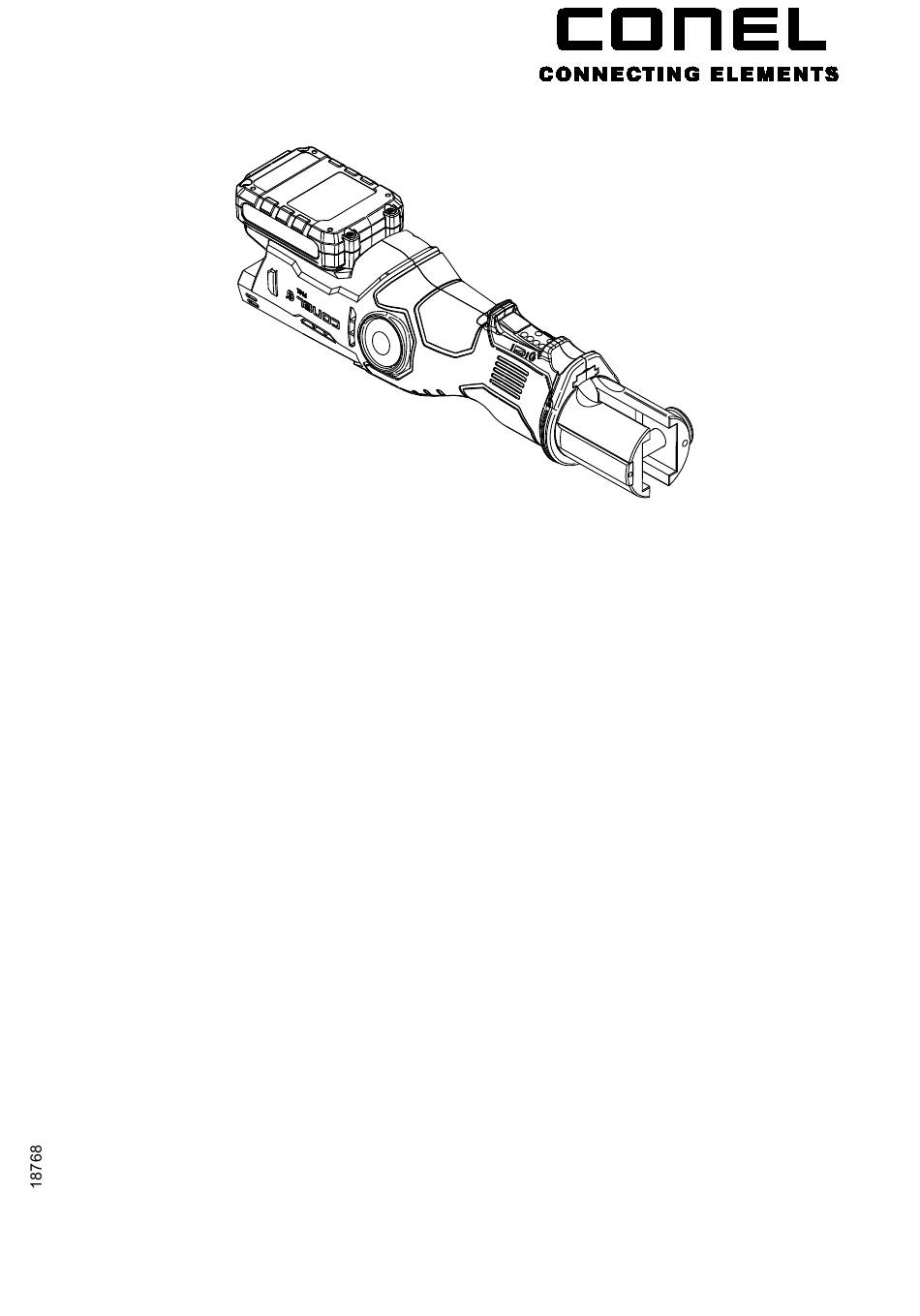

- Seite 1 CONPress PM1 Betriebsanleitung Operating Manual 50045/b02int 1024...
- Seite 2 CONPress PM1 1 10 3...
- Seite 3 CONPress PM1...
- Seite 4 CONPress PM1...
- Seite 5 CONEL in Übereinstimmung mit dem Systemanbieter als geeignet erklärt werden. Für nähere Informationen wenden Sie sich bitte an den Systemanbieter oder an CONEL. Die Geräte und die Pressbacken dienen ausschließlich dem Verpressen von Rohren und Fittings, für die die entsprechenden Pressbacken vorgesehen sind.
- Seite 6 CONPress PM1 Information! Diese Information steht in direktem Zusammenhang mit der Beschreibung einer Funktion oder eines Bedienungsablaufs. Betriebsanleitung sorgfältig lesen! Die beiliegenden Sicherheitshinweise beachten! Länderspezifische Sicherheitsvorschriften einhalten! WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
- Seite 7 CONPress PM1 Aufbau Pressgerät (Bild 1) Name Funktion Start-Taster Einschalten des Geräts Grüne LED Betriebsbereitschaft. Rote LED Anzeige von Störungen, Fehler Grüne LEDs Anzeige, dass die Verpressung ausgeführt wird. Entlastungsknopf Knopf, um Pressvorgang zu unterbrechen Haltebolzen Bolzen, um Presswerkzeuge zu befestigen...
- Seite 8 CONPress PM1 Angaben auf dem Typenschild Herstellerlogo Leistungsaufnahme mit Adresse zul. Herstellungsland ununterbrochene Betriebsdauer zulässiger Artikel-Nr. Spannungsbereich in Volt Serien-Nr. Nennkraft Typenbezeichnung Baujahr in mm.jj des Geräts Erklärung möglicher Piktogramme auf dem Typenschild CE-Kennzeichen Produktsicherheit in Europa Elektrogeräte dürfen nicht zusammen mit dem Hausmüll...
- Seite 9 CONPress PM1 Technische Daten ⎓ Gerät: CONPress PM1 Nennspannung / Akku: 12 V (Lithium-Ionen) / 12V (CONEL) AP 2,5 Ah / AP 4,0 Ah Leistungsaufnahme 240 W Nennkraft: 19 kN 97 mm mit Akku 2,5 Ah Höhe: 117 mm mit Akku 4,0 Ah Länge:...
- Seite 10 Pressgerät länger nicht benutzt, gehen das Gerät und die LED aus. 8.5 Funkschnittstelle (Bild 1) Das Gerät CONPress PM1 besitzt eine Funkschnittstelle Mit Hilfe der Funkschnittstelle und der ConelCheck App kann das CONPress PM1 mit einem mobilen Endgerät, wie Smartphone, Tablet usw. (Android, iOS), verbunden werden. Folgende Funktionen sind möglich: •...
- Seite 11 Blinkt eine LED, muss der Akku geladen werden. Information! Das Pressgerät CONPress PM1 ist nur mit 12 V- Li-Ionen Akkus zu betreiben. Der 12 V- Akku darf nur in dafür geeigneten Pressgeräten verwendet werden. Verhalten des Pressgerätes bei entladenem Akku: Zu Beginn einer Verpressung wird überprüft, ob die Akkuladung ausreicht, um die Verpressung zu...
- Seite 12 CONPress PM1 Inbetriebnahme und Betrieb 9.1 CONPress PM1 vorbereiten VORSICHT! Quetschgefahr der Finger durch Betreiben des Geräts ohne Pressbacke. (Bild 4) Wenn keine Pressbacke eingesetzt ist, können die Finger in den Gefahrenbereich gehalten werden. Durch Starten des Geräts können die Finger gequetscht werden.
- Seite 13 CONPress PM1 9.2 Bedeutung der LED-Anzeige LED-Anzeige Zustand bzw. Ursache Maßnahme Alle LEDs aus. Das Gerät ist ausgeschaltet Start-Taster (1) kurz betätigen (siehe Kapitel 8.7). Grüne LED (2) leuchtet. Betriebsbereit Grüne LED (2) aus Pressautomatik ist an; (während Gerät beendet den Verpressvorgang läuft).
- Seite 14 CONPress PM1 9.3 Verpressen VORSICHT! Quetschgefahr! Es besteht die Gefahr des Quetschens von Fingern und Händen. Deshalb: – Keine Körper- oder Fremdteile während des Pressvorganges zwischen die Pressbacken halten. – Die Backenhebel während des Pressvorganges nicht mit den Händen festhalten.
- Seite 15 Länderspezifische Entsorgungsrichtlinien sind zu beachten. • 12 Gewährleistung und Garantie Die Firma CONEL gewährt auf Ihre Pressgeräte und -werkzeuge die volle gesetzliche Gewährleistung von 24 Monaten. Die Gewährleistungszeit beginnt immer mit dem Zeitpunkt der Auslieferung und ist im Zweifelsfall anhand der Kaufunterlagen nachzuweisen.
- Seite 16 Teile erfolgen, deren Funktion denen der alten Teile entsprechen. Jedes defekte und somit ausgetauschte Teil ist Eigentum des Herstellers. Anschlussgarantie nach Ablauf der gesetzlichen Gewährleistungsfrist CONEL garantiert für die Zeit nach der gesetzlichen Gewährleistungsfrist (2 Jahre) freiwillig die wie folgt aufgeführte Anschlussgarantie. 3 Jahre Anschlussgarantie CONEL gewährt eine Anschlussgarantie von 3 Jahren für alle neuen Pressgeräte, Pressbacken...
- Seite 17 These press tools are intended exclusively for use in press devices manufactured by CONEL or approved by CONEL, in agreement with the system supplier. If you are uncertain whether your press device is suitable for the press tools described here, please contact the system supplier.
- Seite 18 CONPress PM1 Compliance with local safety regulations is essential! WARNING! Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. –...
- Seite 19 CONPress PM1 Pressing device design (Fig. 1) Name Function Start button Switching the device on Green LED Ready for operation Red LED Fault and error indicator Green LEDs Indicator that pressing operation is ongoing Release button Button to interrupt the pressing operation...
- Seite 20 CONPress PM1 Information on the rating plate Manufacturer logo Power consumption incl. address Permissible Country of uninterrupted manufacture operating time Permissible voltage Part No. range in volt Serial No. Nominal force Year of manufacture Type designation of mm.yy device Explanation of possible pictograms on the rating plate...
- Seite 21 CONPress PM1 Technical data ⎓ Device: CONPress PM1 Rated voltage/battery: 12 V (lithium-ion) / 12V (CONEL) AP 2,5 Ah / AP 4,0 Ah Power consumption 240 W Nominal force: 19 kN 97 mm with 2,5 Ah battery Height: 117 mm with 4,0 Ah battery...
- Seite 22 The device CONPress PM1 features a wireless interface. This wireless interface together with the ConelCheck app can be used to connect the CONPress PM1 to a mobile terminal device, such as a smartphone, tablet, etc. (Android, iOS; further information at www.conel.de).
- Seite 23 The indicator goes out after 5 seconds. If an LED flashes, the battery must be charged. Information! The CONPress PM1 press device must only be operated with 12 V lithium-ion rechargeable batteries. The 12 V battery must only be used in the appropriate press devices.
- Seite 24 CONPress PM1 Commissioning and operation 9.1 Preparing the CONPress PM1 CAUTION! Fingers risk being crushed if the device is operated without a press jaw (Fig. 4) If no press jaw is fitted, fingers could be placed in the at-risk zone. Fingers could be crushed when the device is started.
- Seite 25 CONPress PM1 9.2 Meaning of the LED display LED display Status/cause Measure All LEDs off. The device is switched off. Briefly press the start button (1) (see section 8.7). Green LED (2) lights up. On standby. Green LED (2) off...
- Seite 26 CONPress PM1 9.3 Performing the pressing operation CAUTION! Danger of crushing! There is a risk that fingers and hands will be crushed. Therefore: – Keep body parts and foreign objects away from the press jaws during the pressing operation. –...
- Seite 27 • 12 Warranty and guarantee CONEL provides the full statutory warranty of 24 months for its press devices and tools. The warranty period always commences on the date of delivery, which must be proven by means of the sales documentation in case of doubt.
- Seite 28 The following are not covered by the warranty: • Damage caused by improper use or inadequate servicing. • Damage caused by the use of products not approved by CONEL for use with its press devices. Damage caused by pressing unsuitable pipes or fittings. •...
- Seite 29 CONPress PM1...
- Seite 30 Margot-Kalinke-Straße 9 80939 München Deutschland Tel: +49 (89) 31868780 www.conel-gmbh.de...
