Localisation des pannes
Le liquide est visible dans le tuyau mais l'effet d'aspiration est
faible. Le DX12 ne peut pas créer un vide suffi sant.
1. Le système est-il bloqué, provoquant la chute de la pression de
fonctionnement en dessous de 5,5 bars ? Inspectez le compresseur,
les tuyaux (diamètre interne suffi sant) et les connexions et les
remplacer si nécessaire. Utilisez de l'air comprimé sec et fi ltré pour
éviter que l'appareil ne se bloque.
2. Les joints sont-ils endommagés? Inspectez et remplacez si
nécessaire.
3. Le tuyau d'aspiration est-il endommagé?
4. Le tuyau d'aspiration est-il correctement raccordé au couvercle?
Le DX12 continue à vidanger du liquide suite à l'effet de
siphonnage bien que la poignée de fonctionnement ait été
remise en position d'aspiration.
1. Interrompez l'effet de siphonnage en tournant d'abord la poignée de
fonctionnement en position de drainage puis en position d'aspiration
et enfi n en position neutre. Le manomètre doit indiquer la position
0 entre moins et plus.
Le DX12 arrête de fonctionner pendant cette opération.
1. Le fl otteur est fermé car l'appareil est rempli de liquide et doit être
vidé.
2. Une quantité trop importante d'air a été aspirée par le conteneur.
Cela peut provoquer des éclaboussures, fermant le fl otteur. Ouvrez
le fl otteur en tournant la poignée sur la position de pression puis
rapidement en position neutre.
3. L'appareil a été utilisé à très basse température avec un air
comprimé très humide. Placez l'appareil à température ambiante.

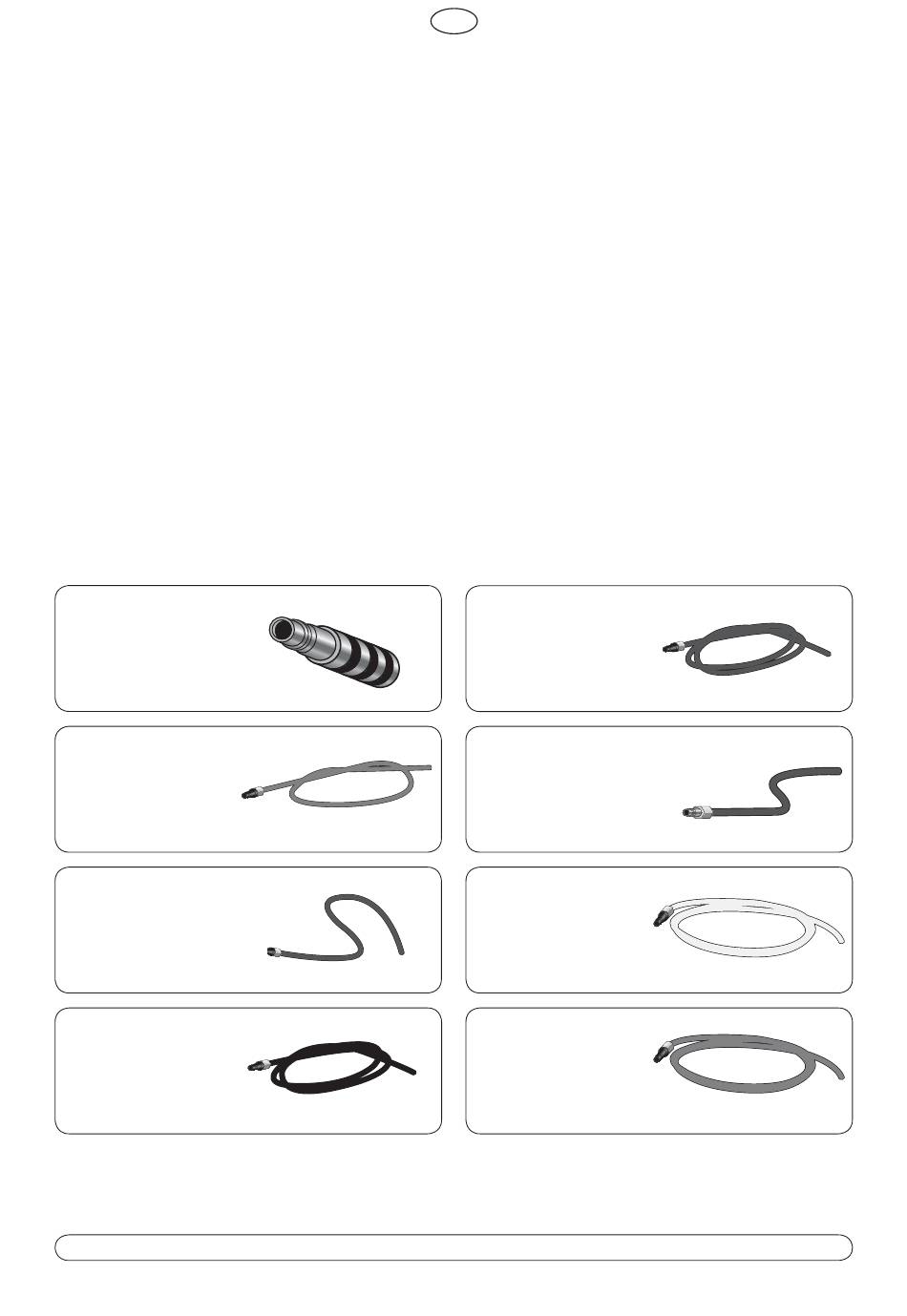

Adaptateur du niveau de
la jauge d'huile
Référence 12 015 7011
Pour Mercedes.
Tube d'aspiration
Référence 12 015 1947
Tube fl exible: Ø 6 mm
Longueur 2 000 mm (79")
Tube d'aspiration, pliable
Référence 12 015 1985
Tube fl exible: Ø 12 mm
Longueur 550 mm (22")
Tube d'aspiration
Référence 12 015 1943
Tube fl exible (standard):
Ø 8 mm
Longueur 1 000 mm (40")
Tuyau d'aspiration/drainage 1, 5 m (5 pi) Référence 12 016 7056
F
Entretien
Toujours s'assurer que l'appareil est propre et changer les joints
lorsque cela est nécessaire. Aucune autre maintenance n'est requise.
REMARQUE ! Avant de démonter le conteneur pour le nettoyage,
s'assurez que le système n'est pas sous pression.
Elimination du liquide usagé
Les liquides sont dangereux pour l'environnement. Eliminez les liquides
selon les réglementations locales.
Caractéristiques techniques
Pression de fonctionnement: 5,5 – 12 bars (79 – 174 PSI)
Vide:
Filetage de raccord:
Volume du conteneur:
Plage de températures:
Niveau de bruit:
Tuyau d'aspiration/drainage: 1,5 mètres (5 pi)
Consommation d'air, vide:
Consommation d'air,
sous pression:
Garantie
Conformément aux conditions de garantie actuelles.
Accessoires
Tube d'aspiration
Référence 12 015 1945
Tube fl exible: Ø 8 mm
Longueur 1 500 mm (59")
Tube d'aspiration, pliable
Référence 12 015 7015
Tube fl exible: Ø 8 mm
Longueur 800 mm (31")
Tube d'aspiration
Référence 12 015 1942
Tube fl exible: Ø 6 mm
Longueur 1 000 mm (40")
Tube d'aspiration
Référence 12 015 1941
Tube fl exible (standard):
Ø 5 mm
Longueur 1 000 mm (40")
Pièces de rechange
Joint de conteneur Référence 12 016 7053
Max. 85%
¼"
12,0 litres (12.6 qts)
-20˚C à +80˚C (-4˚F à +176˚F)
79 dBA à 6 bars
80 l/min à 6 bars (2.8 CFM à 87 PSI)
35 l/min à 6 bars (1,2 CFM à 87 PSI)
Conteneur 12 litres (12.6 qts) Référence 12 016 7051
