Inhaltszusammenfassung für digitools MP-113DTS

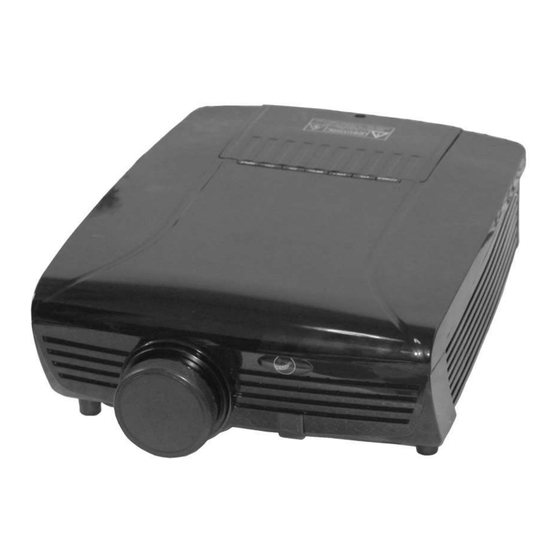

- Seite 1 Multimedia-Projektor Bedienungsanleitung MP-113DTS...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ........................1 Wichtige Sicherheitshinweise ......................... 1 Vorsorge ..............................2 Warnhinweise für Augen ......................... 3 Produktmerkmale ............................ 3 Lieferungsumfang ............................ 4 Produktübersicht ............................. 4 Hauptbedienfeld ..........................4 Bedienfeld ............................5 Input / Output Anschlüsse ........................5 Fernbedienung ............................ 6 Projektion .............................. -
Seite 3: Sicherheitsinformationen
Sicherheitsinformationen Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen. Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. -
Seite 4: Vorsorge
Versuchen Sie nicht, das Gerät zu warten. Durch das Öffnen oder Entfernen von Abdeckungen können Sie sich gefährlichen Spannungen oder anderen Gefahren aussetzen. Bitte kontaktieren Sie Ihren Händler vor Ort, bevor Sie das Gerät zur Reparatur senden. 7. Lassen Sie keine Gegenstände oder Flüssigkeiten in den Projektor. Sie können mit gefährlichen Spannungen in Berührung kommen und einen Kurzschluss an Teilen hervorrufen, der zu einem Brand oder einem Stromschlag führen könnte. -
Seite 5: Warnhinweise Für Augen
Nicht unter den folgenden Bedingungen verwenden: In extrem heißer, kalter oder feuchter oder besonders staubiger und schmutziger Umgebung In der Nähe von Geräten, die ein starkes Magnetfeld erzeugen/haben. In direktem Sonnenlicht. Warnhinweise für Augen Vermeiden Sie direkten Blick in den Projektor-Strahl zu jeder Zeit. -
Seite 6: Lieferungsumfang
Lieferungsumfang Auspacken und Prüfen des Verpackungsinhalts um sicherzustellen, dass alle nachstehend aufgeführten Teile sich in der Box befinden. Wenn etwas fehlt, wenden Sie sich bitte an Ihren Fachhändler. Aufgrund unterschiedlicher Anwendungen in jedem Land können einige Regionen unterschiedliches Zubehör haben. Produktübersicht Hauptbedienfeld 1) Fokus-Ring... -
Seite 7: Bedienfeld
Bedienfeld 1) Status-LED 4) Menü-Taste 2) Power-Taste 5) CH +, CH- 3) VOL +, VOL- 6) Input-Taste Input / Output Anschlüsse 1) HDMI 6) S-Video 2) Audio Out 7) Keystone 3) Audio In 8) USB 4) AV 9) VGA 5) YPbPr 10) TV... -
Seite 8: Fernbedienung
Fernbedienung 1) Power-Taste 2) Direkte Input-Quelle-Auswahltasten 3) vorbehalten, für Analog-TV 4) Wahl-„der Input-Quelle“-Taste 5) VOL +, VOL-, CH +, CH- Tasten 6) Öffnet das OSD-Menü 7) Play / Pause, Vorwärts suchen, Rückwärts suchen, Nächste Datei, vorherige Datei-Tasten zum Abspielen von Mediendateien auf externen USB-Festplatten 8) Modellen mit DVB-T Tuner vorbehalten 9) Mute-Taste... -
Seite 9: Anschließen Des Projektors
Sie können den „Flip“-Menüpunkt im Menü „Optionen“ oder die Flip-Taste auf der Fernbedienung verwenden, um zwischen den vier oben genannten Verfahren der Bildprojektion zu wechseln. Hinten-Tisch und Hinten-Decke sind mit einer durchscheinenden Leinwand zu verwenden. Anschließen des Projektors Verbinden mit dem Computer / Notebook Der Projektor kann an Computern / Notebooks entweder mit einem VGA-Kabel oder einem HDMI- Kabel angeschlossen werden, wenn Ihr Notebook über einen HDMI-Anschluss verfügt. -
Seite 10: Ein-/Ausschalten Des Projektors (On / Off)
Ein-/Ausschalten des Projektors (On / Off) Einschalten des Projektors 1. Entfernen Sie die Linsenabdeckung. 2. Schließen Sie das Netzkabel und das Signalkabel an. Schalten Sie den Netzschalter an der Rückseite es Projektors auf ON. Die LED-Statusanzeige (1) leuchtet rot. 3. Schalten Sie die Lampe durch Drücken der POWER-Taste (2), entweder auf der Oberseite des Projektors oder auf der Fernbedienung, an. -
Seite 11: Anpassen Des Projizierten Bildes
Anpassen des projizierten Bildes Ausrichten des Projektors über Höhe Der Projektor ist mit höhenverstellbaren Füßen, für die Ausrichtung der Bildhöhe, ausgestattet. 1. Suchen Sie den verstellbaren Fuß, den Sie anpassen möchten auf der Unterseite des Projektors. 2. Drehen Sie den verstellbaren Ring gegen den Uhrzeigersinn, um den Projektor zu erhöhen, oder im Uhrzeigersinn, um ihn zu senken. -
Seite 12: Bedienfeld Und Fernbedienung
Perspektiv-Korrektur Wenn der Projektor geneigt wird, kann das projizierte Bild verzerrt werden und abgeschrägten Seiten haben. Sie können den Trapezkorrektur-Knopf auf dem Bedienfeld einstellen, um die Bildverzerrung (± 20 Grad) zu entfernen. Die Verwendung von Keystone wird nicht empfohlen. ... - Seite 13 Fernbedienung Mit der Fernbedienung POWER (1) Siehe „Ein-/Ausschalten des Projektors (On / Off)“ auf Seite 12. SOURCE (4) Drücken Sie SOURCE, um eine Eingangsquelle wählen. CH +, CH- VOL +, VOL-(5) Verwenden Sie diese Tasten, um Elemente auszuwählen oder Einstellungen zu Ihrer Auswahl im OSD vorzunehmen. VOL +, VOL- Verwenden Sie VOL + und VOL-, um die Lautstärke zu regeln.
-
Seite 14: Bearbeiten Der Tv-Liste Bei Modellen Mit Analogem Tv-Empfänger
Stoppt die Wiedergabe der ausgewählten Mediendatei(en). Sucht rückwärts bei der Wiedergabe von Multimedia-Dateien von einer USB-Festplatte. Drücken Sie diese Taste erneut, um in 2x, 4x, 8x oder 16x Geschwindigkeit rückwärts zu gehen. Sucht vorwärts bei der Wiedergabe von Multimedia-Dateien von einer USB-Festplatte. -
Seite 15: Abspielen Von Mediendateien Einer Usb-Festplatte
Abspielen von Mediendateien einer USB-Festplatte Der Projektor kann Audio-und Video-Dateien (.Mp3, .Rmvb, .Avi, .Wmv, etc.) von einer USB-Festplatte direkt abspielen. Vorgehensweise 1. Verbinden Sie die USB-Festplatte mit dem USB-Anschluss des Projektors. 2. Drücken Sie die USB- oder SOURCE-Taste, um USB als Eingangsquelle auszuwählen. 3. -
Seite 16: On-Screen-Display
On-Screen-Display Der Projektor verfügt über mehrsprachige On-Screen-Menüs, mit denen Sie Bildeinstellungen und eine Vielzahl von anderen Anpassungen vornehmen können. Vorgehensweise 1. Um das OSD-Menü zu öffnen, drücken Sie MENU auf der Fernbedienung oder am Bedienfeld des Projektors. 2. Wenn das OSD angezeigt wird, können Sie mit den (VOL+, VOL-) Tasten verschiedene Hauptmenüs, einschließlich Bild, Ton und Einstellungen, auszuwählen. -
Seite 17: Ton
Seitenverhältnis Ändern Sie das Bildformat des projizierten Bildes. Sowohl 4:3 und 16:9 werden unterstützt und es gibt zwei Ebenen des elektronischen Zoom-In im 4:3 Format. Rauschunterdrückung Wählen Sie die Stärke der Rauschunterdrückung von niedrig bis hoch. Sie können dieses Menü nutzen, um den Ton-Modus, die Tonbalance, die Umgebung und den Equalizer einzustellen. -
Seite 18: Kanal (Tv)
Transparenz Ändern Sie die Transparenz des OSD-Menüs. OSD Dauer Stellen Sie das Intervall in Sekunden ein, nach dem das OSD-Menü automatisch geschlossen wird. Kanal (TV) (nur verfügbar, wenn TV als Eingangsquelle ausgewählt ist) Farbsystem Wählen Sie das Farbsystem für Ihre TV-Signale. Wenn Sie nicht wissen, welche Option Sie nutzen sollen, so setzen Sie diesen Punkt auf AUTO. -
Seite 19: Fehlerbehebung
Fehlerbehebung Wenn ein Problem mit dem Projektor auftritt, lesen Sie bitte die folgenden Informationen. Wenn ein Problem weiterhin besteht, kontaktieren Sie bitte Ihren lokalen Händler oder Ihr Service-Center. Bildprobleme Es erscheint kein Bild auf dem Bildschirm. sicherstellen, dass alle Kabel und Netzverbindungen, wie in dem Abschnitt „Installation“ beschrieben, richtig und fest verbunden sind. -
Seite 20: Andere Probleme
Das Bild hat einen senkrechten flimmernden Streifen überprüfen und konfigurieren Sie den Anzeigemodus Ihrer Grafikkarte, um ihn mit dem Projektor kompatibel zu machen. Bild ist unscharf sicherstellen, dass die Objektivabdeckung entfernt ist. Stellen Sie den Fokusring am Objektiv des Projektors ein. ... -
Seite 21: Probleme Mit Der Fernbedienung
Hinweise zur Entsorgung Werfen Sie dieses elektronische Gerät nicht in den Hausmüll. Um die Umwelt- verschmutzung zu minimieren und zum bestmöglichen Schutz der globalen Umwelt, recyceln Sie es bitte. DigiTools Software GbR Holunderweg 12 D-57537 Wissen Tel.: 0 27 42 – 91 05 48...
