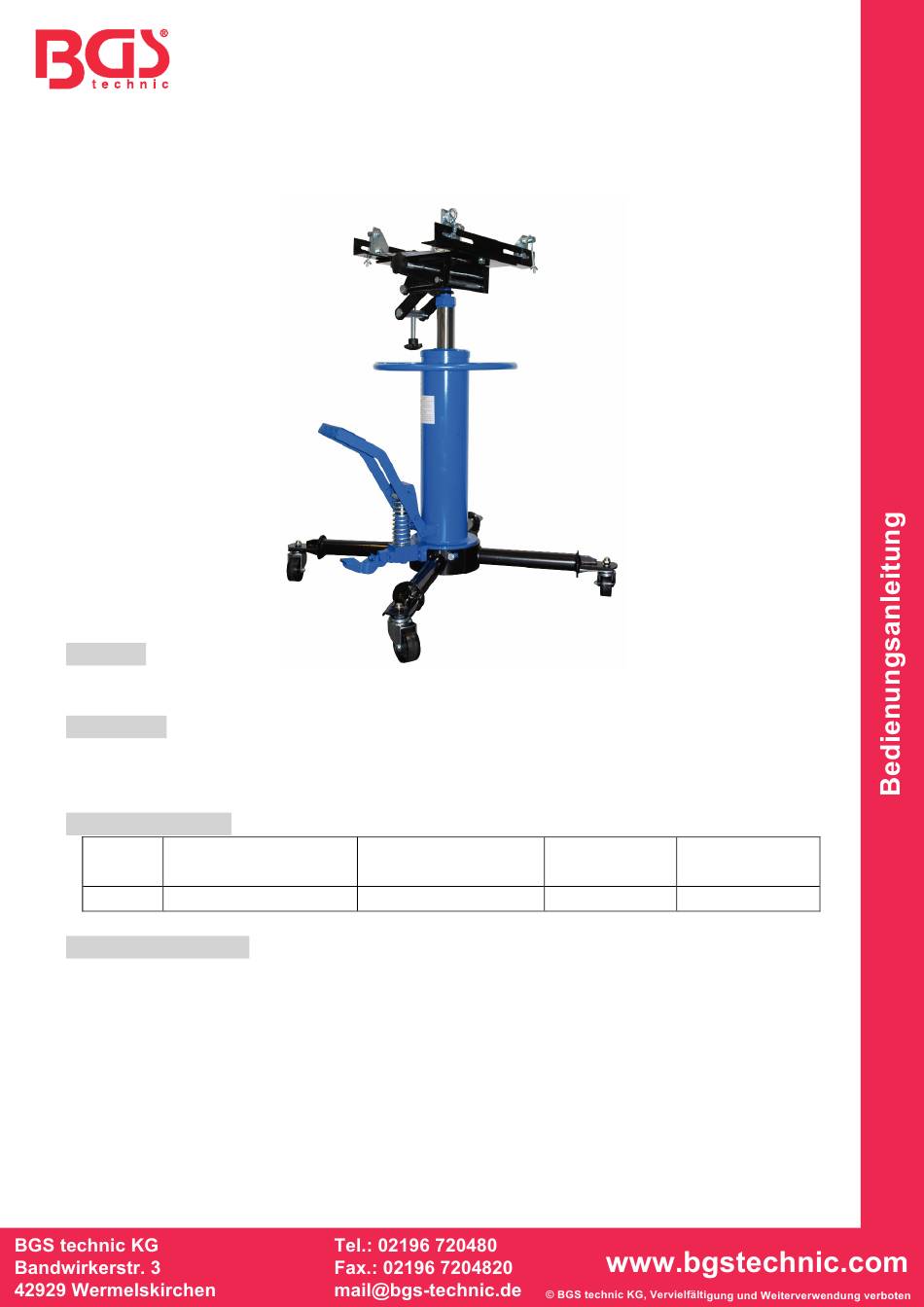

WICHTIG:
Lesen Sie diese Anleitung sorgfältig. Befolgen Sie alle Warnhinweise und Vorsichtsmaßnahmen.
1. Allgemein
Der Getriebeheber ist eine standfeste, zuverlässige hydraulische Einheit und zeichnet sich durch
kompakte Bauweise, geringes Gewicht, langer Hubbereich und schnellem Hebevorgang aus.
2. Technische Daten
Hublast
Min Höhe
(kg)
der Aufnahme (mm)
500
3. Sicherheitshinweise
ACHTUNG! Sicherstellen, dass vor dem Gebrauch alle Teile auf festen Sitz überprüft wurden.
Nur Originalteile verwenden. Nicht zugelassene Teile können eine Gefahr sein und führen zum
Erlöschen der Garantie.
ACHTUNG! Den Heber nur auf geradem und festem Untergrund verwenden. Sicherstellen, dass der
Boden, über den der Getriebeheber bewegt wird gefegt ist.
GEFAHR! Auf Teer oder einer anderen weichen Oberfläche kann der Getriebeheber einsinken und
dadurch umstürzen. Dies kann zu schweren bis tödlichen Verletzungen führen.
