DELTA DORE TYMOOV SET Bedienungsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für DELTA DORE TYMOOV SET

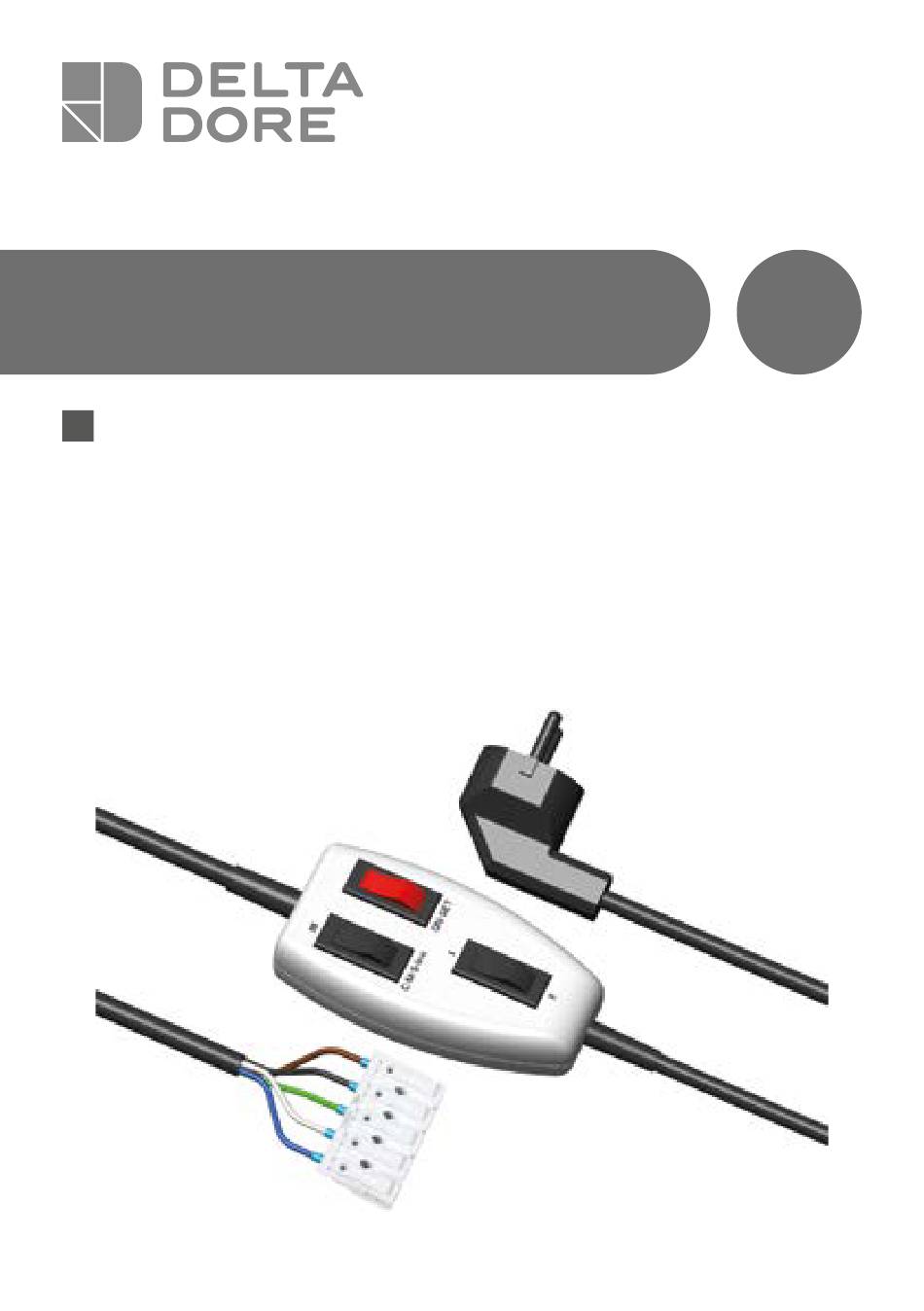

- Seite 1 TYMOOV SET Einstellkabel für Tymoov-Motoren...
-
Seite 2: Inhaltsverzeichnis
Inhalt Empfehlungen 1/ Empfehlungen GEFAHR! Lebensgefahr durch Stromschlag beim Berühren elektrischer Bauteile. 1/ Empfehlungen .....................3 - Der Anschluss des Rohrmotors an das Einstellkabel sowie der endgültige Anschluss des Rohrmotors an das Stromnetz dürfen nur durch eine zugelassene Elektrofachkraft erfolgen. 2/ Produktbeschreibung ................3 - Führen Sie alle Anschlussarbeiten nur im spannungslosen Zustand aus. - Seite 3 3/ Anschluss / Einstellung der Endlagen Tymoov FB Tymoov FE Gelb/Grün Schwarz Gelb/Grün Schwarz Grau Braun Grau Braun Blau ❶ Verbinden Sie die Motorkabel nur direkt mit Blau dem Einstellkabel ohne zusätzliche Steuerung oder andere Zwischengeräte. ❷ Stecken Sie anschließend den Netzstecker in die Netzsteckdose 1.
- Seite 4 3/ Anschluss / Einstellung der Endlagen Tymoov F2 Gelb/Grün Schwarz Grau Braun Blau ❶ Verbinden Sie die Motorkabel nur direkt mit dem Einstellkabel ohne zusätzliche Steuerung oder andere Zwischengeräte. ❷ Stecken Sie anschließend den Netzstecker in die Netzsteckdose 1. Endlage: Fahren Sie den Rollladen mit Taste A in die gewünschte Richtung (Position I oder II, je nach Automatische Drehrichtung).
-
Seite 5: 3/ Anschluss / Einstellung Der Endlagen
3/ Anschluss / Einstellung der Endlagen Tymoov RE2/RP2 Gelb/Grün Schwarz Grau Braun Blau ❶ Verbinden Sie die Motorkabel nur direkt mit dem Einstellkabel ohne zusätzliche Steuerung oder andere Zwischengeräte. Schwarz Braun ❷ Stecken Sie anschließend den Netzstecker in die Bei der ersten Inbetriebnahme mit Taste A in Position I: Netzsteckdose Der Motor schaltet sich kurz ein und zeigt die Zuordnungsbereitschaft an. -
Seite 6: 4/ Hilfe
4/ Hilfe Sie möchten neue Endlagen speichern. Dazu müssen Sie zunächst die bestehenden Endlagen löschen. Tymoov FE Drücken Sie Taste B und stellen Sie dann Taste A auf Position I oder II. Nach 5 Sekunden schaltet sich der Motor einmal kurz ein. Die Endlagen sind gelöscht.
