Createx 100 G Bedienungsanleitung Seite 2

d) Handgriff aufschrauben
Pflegehinweis:
Halten Sie die Spritzpistole immer sauber, entfernen Sie Farbe möglichst bevor sie
antrocknet. Angetrocknete Farbe an
Hebelmechanik wird am besten durch ein auf die Farbe abgestimmtes Lösemittel angelöst
und mittels Pinsel oder Q- Tip entfernt. Legen Sie niemals den ganzen Apparat in
Lösemittel. Geben Sie gelegentlich etwas dünnes Öl oder z.B. Regdab „Needle Juice" von
Badger an die Hebelmechanik sowie an die Nadel im Bereich des Hebels. Halten Sie
Nadelspitze und Düse frei von Öl und Fett, da es das Spritzbild beeinflussen kann.
Kontrollieren Sie regelmäßig die Nadelspitze. Verbogene Nadelspitzen verursachen nicht
nur ein schlechtes Spritzbild, sondern können auch die Düse beschädigen. Seien Sie im
Umgang mit der Düse vorsichtig, da sie trotz bester Materialien ein empfindliches
feinmechanisches Teil ist.
Probleme und Abhilfen:
körniges Sprühbild/Spucken:
Prüfen Sie zuerst, ob die Nadel verbogen oder die Düse beschädigt ist. Falls die Farbe zu
dickflüssig ist, verdünnen Sie sie und prüfen Sie die Nadel und den Sprühkopf auf
angetrocknete Farbe. Evtl. ist auch der Luftdruck oder die Luftmenge Ihrer Luftquelle zu
gering.
Dieses wird u. U. verursacht, wenn der Fingerhebel plötzlich losgelassen wird und die
Nadel nach vorne schnellt. Lassen Sie den Fingerhebel immer sehr langsam nach vorne
gleiten. Prüfen Sie auch die Nadel und Düse auf angetrocknete Farbe.
Blasenbildung im Farbbehälter:
Die Luftkappe ist möglicherweise zu weit herausgedreht, der Sprühkopf bzw. die Düse ist
lose oder der Teflon-Dichtring 50-055 zwischen Kopf und Körper fehlt. Prüfen Sie dieses
und ziehen Sie die Teile fest an. Bringt das keine Abhilfe, ist wahrscheinlich die
Nadeldichtung defekt. Die Nadeldichtung kann nur mit Spezial-Werkzeug gewechselt
werden, auf die Dichtung gewährt Badger lebenslange Garantie. Bitte wenden Sie sich an
Ihren Fachhändler.
Die häufigste Ursache ist der Teflon-Dichtring 50-055 (Dichtring fehlt oder wurde zu stark
gequetscht). Bitte Dichtring erneuern.
Sicherheitshinweise:
Seien Sie im Umgang mit der Nadel vorsichtig. Da sie sehr spitz ist, kann sie leicht zu
Verletzungen führen. Beachten Sie die Sicherheitshinweise der Farb- bzw. der
Reinigungs-mittelhersteller.
- lösen Sie den Apparat von der Druckluft bevor Sie etwas demontieren
- lassen Sie keine Kinder unbeaufsichtigt mit dem Apparat, es ist kein Spielzeug!
Gewährleistung:
Wird das Gerät in den ersten 24 Monaten ab Kaufdatum beim Händler aufgrund von
nachgewiesenen Fabrikations- oder Materialfehlern schadhaft, so beheben wir diesen
Fehler ohne Berechnung.
Düse, Sprühkopf und Nadel sowie
Pulsieren:
Bitte fügen Sie eine Fehlerbeschreibung bei, wenn Sie ein Gerät an uns einsenden.
der
50-013
50-014
50-0141
50-015
50-0161
50-0162
50-019
50-020
50-022*
50-030
50-031
50-0332
50-0341
50-036
50-0371
50-0372
50-038
50-0381
50-0382
50-0391
50-0392
50-0401
50-0402
50-042
50-044
50-046
50-055
51-010
51-011

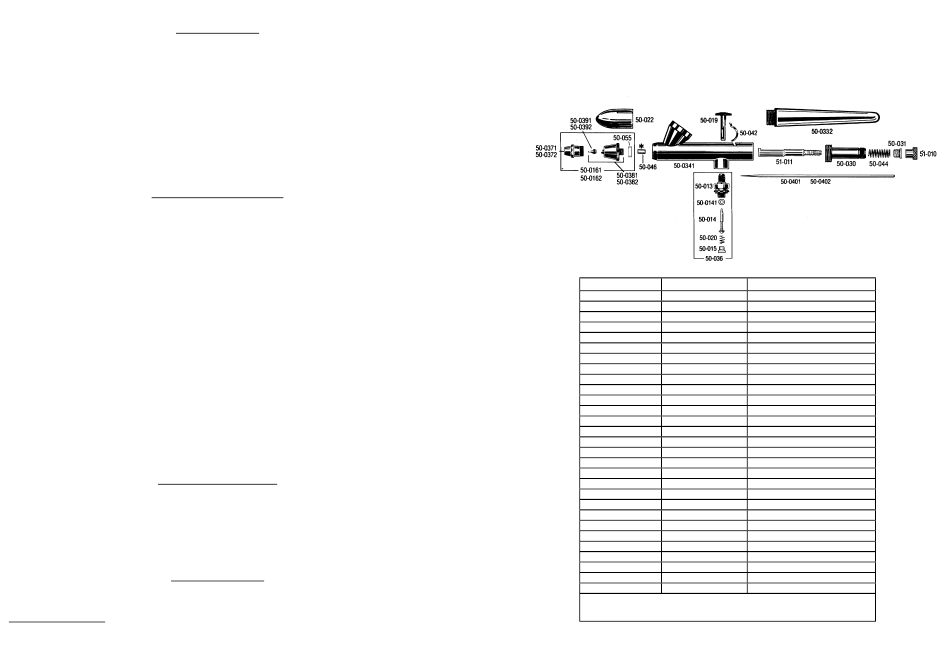

Explosions-Zeichnung mit Teile-Nummern:
Badger-No. Createx-No. Teile-Bezeichnung
600 385 Ventil-Gehäuse
600 380 Ventilstößel
600 381 O-Ring
600 384 Ventilschraube
600 201 Kopf F (komplett)
600 202 Kopf M (komplett)
600 386 Bedienungshebel
600 387 Ventilfeder
600 388 Schutzkappe
600 389 Federregulierungsschraube
600 390 Federschraube
600 404 Handgriff messing verchromt
600 493 Pistolenkörper
600 391 Ventil (komplett)
600 489 Kronenkappe F *)
600 490 Kronenkappe M *)
600 392 Düsenkopf
600 207 Kopf mit Düse F
600 208 Kopf mit Düse M
600 210 Düse F
600 211 Düse M
600 230 Nadel F
600 240 Nadel M
600 393 Fingerhebelführung
600 395 Feder
600 382 Nadellager +)
600 383 Kopfdichtung
600 396 Nadelspannschraube
600 397 Nadelhülse
+) Austausch nur mit Spezial-Werkzeug
*) Schutzkappe ab 7/2008 Badger-No. 51-073 Art.-No. 600 236
Alle Ersatzteile erhalten Sie dort, wo sie das Gerät gekauft haben.
