Anleitung
UCF-002A/UCF-004A
2/4-Port Desktop USB PS/2 Audio KVM-Switch
Anleitung
Vielen Dank für den Erwerb des UCF-002A/UCF-004A
Desktop USB PS/2 KVM-Switch mit um-definierbarem
Hotkey und Firmware-Upgrade-Möglichkeit für die USB und
PS/2 Mausemulation.

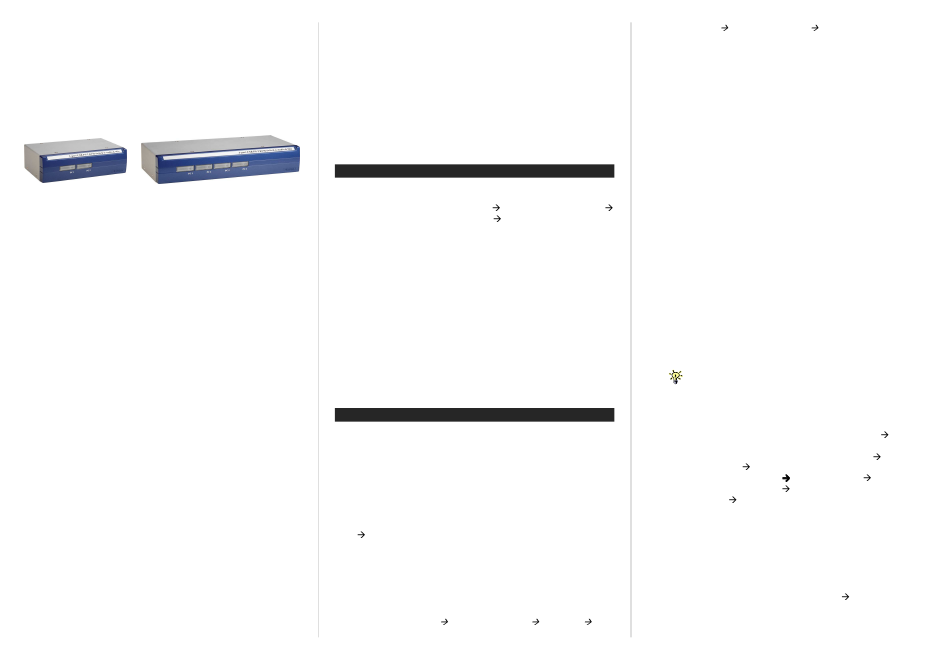

UCF-002A UCF-004A
Der UCF-002A/004A ist ein 2/4-Port USB PS/2 KVM-Switch, der
es Ihnen ermöglicht, mehrere Computer mit VGA-Grafikkarte, USB
oder PS/2 und Audio über nur eine USB- oder PS/2-Tastatur und
einer USB oder PS/2-Maus oder einer Funkkombination mit 2 x
PS/2 oder 1 x USB, einem Monitor/TFT und einem
Lautsprecher/Mikrofon zu bedienen.
Die unabhängige Audio-Umschaltung erlaubt ein
ununterbrochenes Multimediavergnügen trotz wechseln des
aktiven Rechners.
Für User, die eine alternative Hotkey-Sequenz (eine andere
Auslösetaste als die „Rollen"-Taste) benötigen, steht eine
programmierbare Kombination aus 5 verfügbaren Tasten zur
Verfügung.
Die Wahl der Bedien-Tastatur/Maus (USB oder PS/2) ist völlig frei
und unabhängig von der Anschlussart zum PC. Auch die
gemischte USB/PS2-Bedienung ist möglich.
Durch die speziellen PC-Anschlußkabel können Sie sowohl USB-
wie auch PS/2 Rechner ansteuern.
Bei Notebooks empfehlen wir immer den Anschluß über den USB-
Stecker des PC-Systemkabels.
Das Systemkabel hat einen „schwarzen" Systemstecker zum KVM-
Switch. Hier wird VGA und USB oder PS/2 in den KVM-Switch
geführt – je, nachdem, was man zum Rechner steckt.
An der Rechnerseite hat man einen „blauen" VGA-Stecker für die
Grafikkarte und einen „violetten" PS/2-Tastaturstecker, einen USB-
Stecker und einen „grünen" PS/2-Mausadapter.
Der KVM-Switch ist Multiplattform-fähig und funktioniert an PC,
Notebooks, Macintosh, iMAC, PowerBook, ...
Hinweis zur Emulation:
Eine Emulation (permanent Vortäuschung von Tastatur/Maus –
permanent zu allen angeschlossenen Rechnern) kann nur eine
Standard-Tastatur/Maus zum Rechner melden.
Spezielle Treibersoftware wird daher nur aktiv, wenn diese auch
startet, wenn sie die Maus nicht sieht – in der Regel startet nur
Standard-Betriebssystem-Treiber für Tastatur/Maus.
Durch die Emulation sind jedoch drei positive Dinge möglich:
1.) Eine vom Betriebszustand des Rechners unabhängige
Hotkey-Umschaltung.
2.) Das „booten" im Background – Sie können einen
Rechner einschalten, obwohl Sie an einem anderen
Rechner arbeiten.
3.) Keine Probleme nach dem Umschalten, dass sich die
Maus verabschiedet hat oder Sekunden benötigt, bis
diese nach dem Umschaltvorgang wieder funktioniert.
Voraussetzung dafür sind jedoch folgende Einstellungen an den
Rechnern ...
Einstellungen für Monitor oder TFT
Damit Sie auch im Hintergrund booten können:
•
In der „Systemsteuerung" (Anpassung) „Anzeige"
„Erweiterte Einstellungen" in den Eigenschaften des
Monitors den „Plug&Play Monitor" oder „PnP-Monitor
(Standard)" definieren.
•
Dazu dort "Eigenschaften" klicken. Dann
Treiber,...Aktualisieren,...unten "Nein, diesmal nicht",...
unten " Software
von einer Liste,...unten "Nicht suchen, sondern den zu
installierenden Treiber selbst wählen",...dort den
"Plug&Play-Monitor" anklicken,...dann "Weiter"
klicken...."Fertig stellen".
Erst jetzt steht "Plug&Play"-Monitor dort.
•
Bei Zwischenauflösungen den Haken „Modi
ausblenden ..." entfernen.
•
Genauso in den Eigenschaften der Grafikkarte die
Bildwiederholfrequenz fest einstellen (nicht auf
„optimal").
Einstellungen für Tastatur/Maus
Da der KVM-Switch die Stromversorgung über das Netzteil erhält,
kommt die Stromsparfunktion von Windows durcheinander und
erkennt evtl. „meistens nach einem Umschaltvorgang" die
Tastatur/Maus nicht mehr. Daher sind Einstellungen notwendig.
Bei USB-angesteuerten Rechnern:
1.
Den „USB Legacy-Support" (USB Keyboard/Mouse
Unterstützung) ggf. mit einer PS/2-Tastatur im BIOS des
Rechners aktivieren (fest auf „enabled").
Diese Einstellung ist nicht in jedem BIOS möglich.
2. WICHTIG: Da der Stromspar-Modus der Betriebssysteme
nicht nach angeschlossenen Geräten sieht, sondern nur auf
Stromverbrauch prüft und die KVM-Switches den Strom
immer nur über einen PC ziehen, muß diese Stromspar-
Funktion deaktiviert werden, damit Tastatur/Maus nach dem
Umschalten über den KVM-Switch wieder reagieren.
Generell dazu: Bei Windows-Rechnern in der
"Systemsteuerung" klassische Ansicht
"Hardware"
"USB-Root-Hub's" klicken. Hier unter "Energieverwaltung"
den Haken bei "Computer kann Gerät ausschalten, um
Energie zu sparen" entfernen. Ggf. auch noch im
Gerätemanager direkt bei der Tastatur und Maus einen
weiteren Haken, der die Abschaltung erlaubt, entfernen.
Bei Windows 7
bei „Systemsteuerung durchsuchen" -
„Energiespareinstellungen" eingeben und auf
„Energiespareinstellungen ändern", hier auf
„Energiesparplaneinstellungen ändern", dann „Erweiterte
Energieeinstellungen", jetzt bei den „Energieoptionen" auf
„USB-Einstellungen" und das „+" bei „Einstellungen für
selektives USB-Energiesparen" klicken. Dort auf „Einstellung:
Deaktiviert" umschalten.
ACHTUNG: nur das eine USB-Kabel
einstecken. Hier nie USB + PS/2 gleichzeitig einstecken. Bei USB
reicht ein Kabel aus, um die Tastatur- und Maus-Signale vom
Rechner in den KVM-Switch zu führen.
Bei PS/2-angesteuerten Rechnern:
Wenn die Maus vor allem nach einem Umschaltvorgang oder
Bootvorgang im Hintergrund springt, ruckelt, komplett hängt, so
liegt dies in der Regel an einem Maustreiber, der sich nicht an den
PS/2-Standard hält und daher nicht durch einen KVM-Switch oder
Extender vorgetäuscht (emuliert) werden kann. Selbst der
„deutsche" MS Standard PS/2 hält sich nicht mehr an diesen
Standard.
•
Die Hersteller-Treiber halten sich nicht mehr an den PS/2-
Standard.
•
Es spielt es keine Rolle, welche Maus real verwendet wird.
•
Richten Sie den im MS Windows enthaltenen Standard
Maustreiber des Herstellers „Standardmaustypen" ein.
Vorgehensweise zur Einrichtung des „korrekten" Standard-
Maustreibers:
Wenn vorhanden, einen Hersteller-Treiber (wie z.B.
1.
Logitech Setpoint) unter „Systemsteuerung"
„Software" den Treiber deinstallieren.
2. Nun in der „Systemsteuerung" auf „Maus"
„Hardware"
3. Hier nun auf „Treiber
„Nein, diesmal nicht")
4. Jetzt auf
installierenden Treiber selbst wählen".
5. Nun den „√" bei „kompatible Modelle anzeigen"
entfernen.
Bei „Hersteller" ganz nach oben auf
6.
„Standardmaustypen" klicken (erscheint nur „Acer" an
oberster Position, so ist noch ein zusätzliche
Maustreibersoftware installiert, die, wie im „Punkt 1"
beschrieben, deinstalliert werden muss).
Hier auf die „Standard-PS/2-Maus"
7.
Trotz der Nichtempfehlung und der
8.
Tastaturanschlusswarnung jeweils mit „Ja" weiter und
"System"
„Fertig stellen" bestätigen.
UCF-002A/UCF-004A
"Geräte-Manager" "USB-Controller" auf die
zuerst in die Systemsteuerung gehen: Hier
oder beide PS/2-Kabel
„Eigenschaften"
„Aktualisieren" (bei XP SP2
„Software von einer Liste ...".
„nicht suchen, sondern den zu
und auf „Weiter"
