BENUTZERHANDBUCH EP0201100
EM Eye - Meter Multifunktions-Messgerät
Installation, Betrieb und Wartung

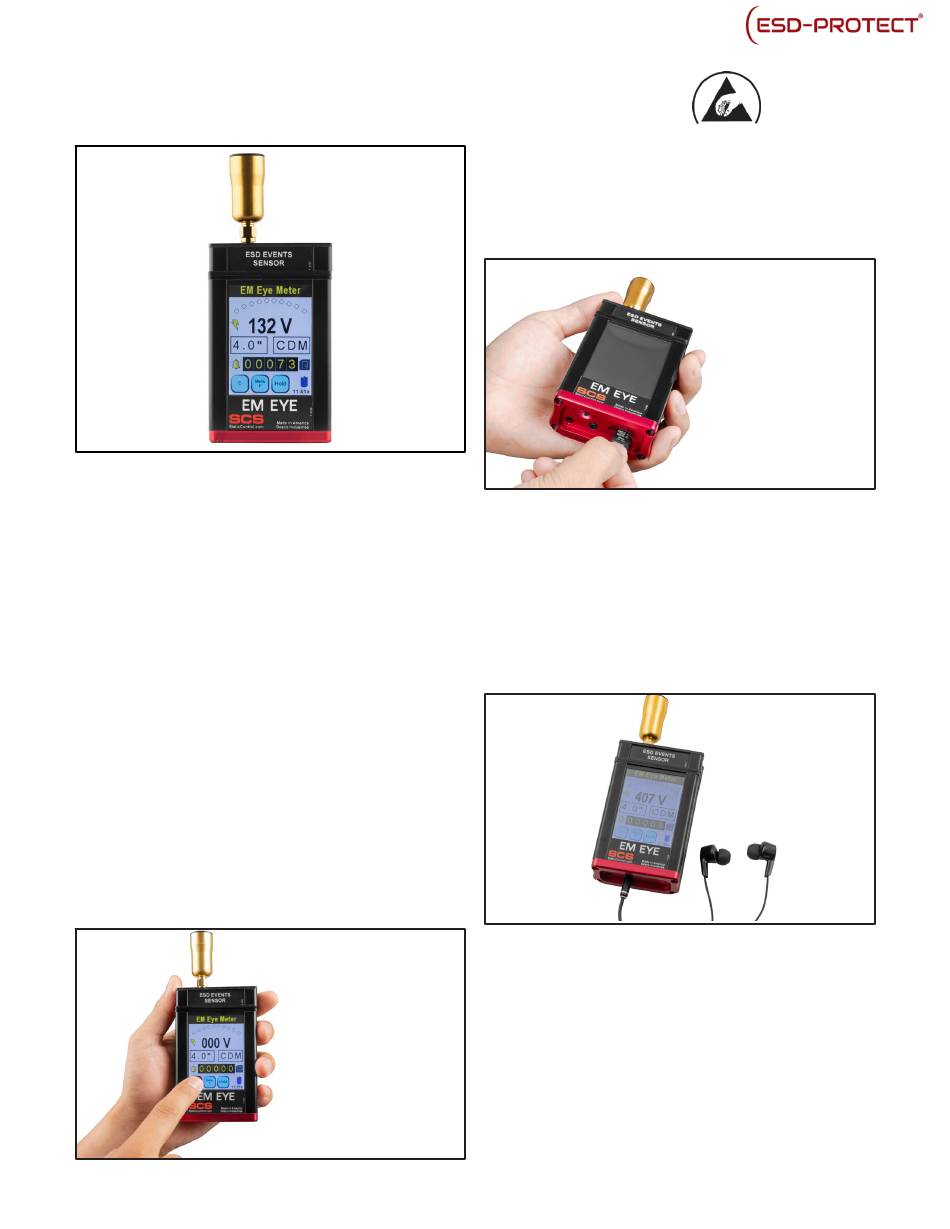

Abbildung 1. SCS EM Eye - ESD-Ereignis-Messgerät
Beschreibung
Das SCS EM Eye - Meter Multifunktions-Messgerät
erkennt, zählt und misst ESD-Ereignisse, die ESD-
Gegenstände beschädigen und
Werkzeugblockierungen, unregelmäßiges Verhalten
und parametrische Fehler verursachen können. Es
berechnet die Größe der Ereignisse für das Charged
Device Model (CDM), das Human Body Model (HBM)
und das Machine Model (MM). Alle Messungen
werden auf einer microSD-Karte für den PC-
Download aufgezeichnet. Das Gerät verfügt über ein
Touchscreen-Display und einen wiederaufladbaren
Lithium-Ionen-Akku. Jedes EM Eye - ESD Event
Meter wird nach anerkannten Verfahren und
Standards kalibriert, die auf das National Institute of
Standards and Technology
(NIST) rückführbar sind.
Resistiver Touchscreen
Das EM Eye Meter ist mit einer modernen
Benutzeroberfläche ausgestattet. Alle Tasten und
Bedienelemente befinden sich auf dem Display
selbst. Mit dem Display und dem Touchscreen ist es
für die Benutzer einfacher, schnell durch die
Funktionen zu navigieren, die in das Messgerät
eingebaut wurden.
ESD-PROTECT GmbH
TB-9119 Seite 1 von 10 Juli 2024
Datenaufzeichnung
Das EM Eye Meter unterstützt die Datenaufzeichnung
mit einer microSD-Karte und den Export in eine Excel-
Tabelle. Daten zur Hand zu haben, ermöglicht eine
schnelle Analyse. Lösungen können schnell entschieden
werden und können vor Ort gemessen werden.
Abbildung 3. Einsetzen einer microSD-Karte
Lautsprecher & Kopfhörer Audio
Das EM Eye Meter ist mit einem Lautsprecher und
einem Kopfhörer ausgestattet und bietet flexible
Möglichkeiten für akustische Anzeigen, die wie ein
Radio piepen oder "trällern". Wenn man sich an einem
lauten Ort befindet, kann eine Kopfhörerbuchse für
optionale Kopfhörer verwendet werden, um einen
klareren Ton zu erhalten.
Abbildung 4. Verwendung des Kopfhörerausgangs
esd-protect.de
+49 2689 92870-0
