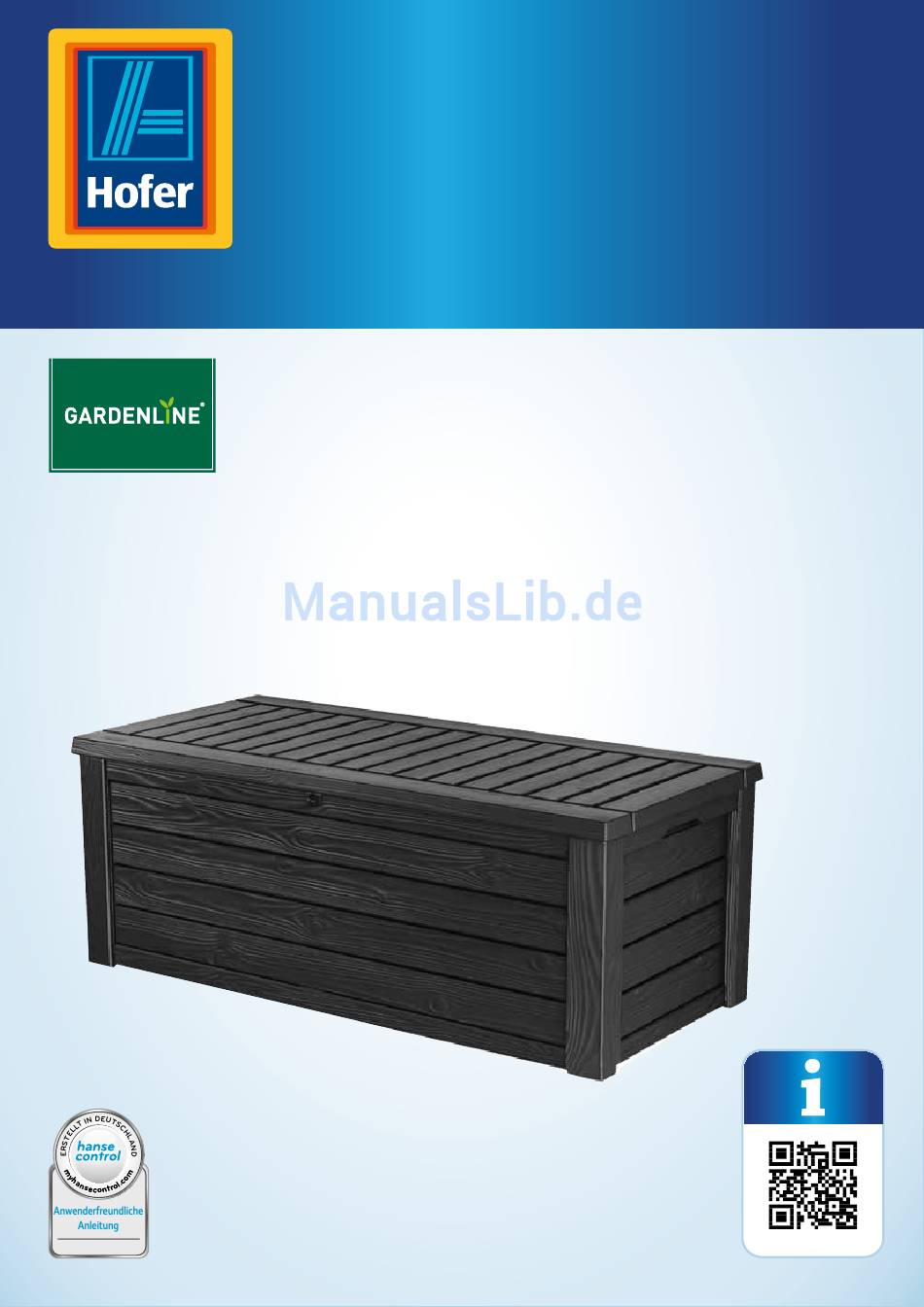

- Seite 1 Montageanleitung Da bin ich mir sicher. XXL-AUFBEWAHRUNGSBOX WESTWOOD 570 L ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ..............................3 Lieferumfang/Produktteile ........................4 QR-Codes ..............................5 Allgemeines ............................6 Montageanleitung lesen und aufbewahren ....................6 Zeichenerklärung ...............................6 Sicherheit .............................6 Bestimmungsgemäßer Gebrauch ........................6 Sicherheitshinweise ............................7 Aufbewahrungsbox und Lieferumfang prüfen .................. 7 Montage ...............................8 Standort ............................. 15 Reinigung ............................15 Wartung ............................. 15 Technische Daten .......................... -
Seite 3: Übersicht
Übersicht Übersicht... -
Seite 4: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Deckel Griff, 2× Seitenteil, 2× Metallschiene, 2× Wand, 2× Bodenplatte Schraube, ∅ M5 × 15 mm , 15× Deckelführung Überfall, rechts Hydraulikscharnier, 2× Überfall, links... -
Seite 5: Qr-Codes
Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes Hofer-Produkt. Ihr Hofer-Serviceportal Alle oben genannten Informationen erhalten Sie auch im Internet über das Hofer-Serviceportal unter www.hofer-service.at. Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen. -
Seite 6: Allgemeines
Allgemeines Allgemeines Dieses Symbol gibt Ihnen nützliche Informationen zur Montage. Montageanleitung lesen und auf- bewahren Das TÜV-Siegel bestätigt, dass die Aufbewahrungsbox bei Diese Montageanleitung gehört zu bestimmungsgemäßem Ge- dieser XXL-Aufbewahrungsbox WEST- WWW.TUV.COM brauch sicher ist. Das Symbol ID 1111211533 WOOD 570 L (im Folgenden nur „Aufbe- „GS“... -
Seite 7: Sicherheitshinweise
Aufbewahrungsbox und Lieferumfang prüfen Sicherheitshinweise HINWEIS! WARNUNG! Beschädigungsgefahr! Unsachgemäßer Gebrauch kann die Aufbe- Erstickungsgefahr! wahrungsbox oder deren Inhalt beschädi- Kinder können sich in der Verpackungs folie gen. verfangen oder Klein teile verschlucken und − Bewahren Sie keine noch heißen Gegen- dadurch ersticken. -
Seite 8: Montage
Montage Montage WARNUNG! Verletzungsgefahr! Wenn Sie sich nicht genau an diese Montageanleitung halten, können Fehler passieren, die ggf. zu Verletzungen führen. − Benutzen Sie für die Montage nur das angegebene Werkzeug. − Tragen Sie beim Gebrauch von Elektrowerkzeugen eine Schutzbrille und folgen Sie stets der Anleitung des Herstellers. -
Seite 9: Box Montieren
Montage 1 Box montieren Schritt 1.1 Erste Wand montieren 1. Legen Sie ein Seitenteil auf eine weiche Unterlage. Die Innenseite des Seitenteils zeigt nach oben. Der Griff befindet sich links. 2. Halten Sie eine Wand über das Seitenteil. Die Markierung VR1 zeigt nach innen zum Sei- tenteil. -
Seite 10: Bodenplatte Einsetzen
Montage Schritt 1.3 Bodenplatte einsetzen INSIDE 1. Halten Sie die beiden Wände leicht aus- einander und fügen Sie die Bodenplatte dazwischen ein. Die Markierung INSIDE zeigt ins Innere der Auf- bewahrungsbox. 2. An der Bodenplatte befinden sich Haken, an den Unterseiten der Wände und des Seiten - teils befinden sich Aussparungen. -
Seite 11: Verbindungen Überprüfen
Montage Schritt 1.5 Box umdrehen – Drehen Sie die Box um. Schritt 1.6 Verbindungen überprüfen 1. Drücken Sie die Seitenteile und Wände in Richtung Bodenplatte Noch nicht eingerastete Verbindungen rasten mit einem Klick ein. 2. Stellen Sie sicher, dass alle Haken in den Aus- sparungen eingerastet sind. -
Seite 12: Schritt 1.7 Box Befestigen
Montage Schritt 1.7 Box befestigen – Befestigen Sie die Box, indem Sie vier Schrauben in die Ecken der Box schrauben. Verwenden Sie dazu einen Kreuzschlitz- Schrauben dreher. 2 Deckel montieren Schritt 2.1 Hydraulikscharniere montieren 1. Klappen Sie die Hydraulikschaniere auf. 2. -
Seite 13: Schritt 2.3 Deckel Befestigen
Montage Schritt 2.3 Deckel befestigen – Es befinden sich jeweils zwei Löcher links und rechts in den Seitenteilen . An diesen Stellen können Sie die Hydraulikscharniere montieren. Halten Sie den Deckel an die Box und schrauben Sie die Hydraulikscharniere wie abgebildet mit jeweils zwei Schrauben den Seitenteilen fest. -
Seite 14: Schritt 2.5 Überfall, Rechts Montieren
Montage Schritt 2.5 Überfall, rechts montieren 1. Setzen Sie den Überfall, rechts mittig über der vorderen Wand ein. Die Öse am Überfall zeigt nach außen. 2. Schrauben Sie den Überfall mit einer Schrau- fest. 3 Option: Aufbewahrungsbox abschließen Es wird empfohlen, die Aufbewahrungsbox abzu- schließen. -
Seite 15: Standort
Standort Standort − Verwenden Sie die Aufbewahrungsbox nicht mehr, wenn die Teile der Aufbewah- rungsbox Risse oder Sprünge haben oder HINWEIS! sich verformt haben. Ersetzen Sie beschä- digte Teile nur durch passende Origina- Beschädigungsgefahr! lersatzteile. Unsachgemäßes Aufstellen der Aufbewah- − Überprüfen Sie in regelmäßigen Abständen alle rungsbox kann zu Beschädigungen der Steck- und Schraubverbindungen. - Seite 16 Da bin ich mir sicher. VERTRIEBEN DURCH: TEST-RITE GERMANY IMPORT GMBH MERKURRING 82 22143 HAMBURG GERMANY KUNDENDIENST 63378 00800 / 82 22143 1 after-sales-service@testrite.de JAHRE MODELL: GARANTIE 1552-16-2 09/2017...
