Inhaltszusammenfassung für Solplanet Ai-LB 10K Pro

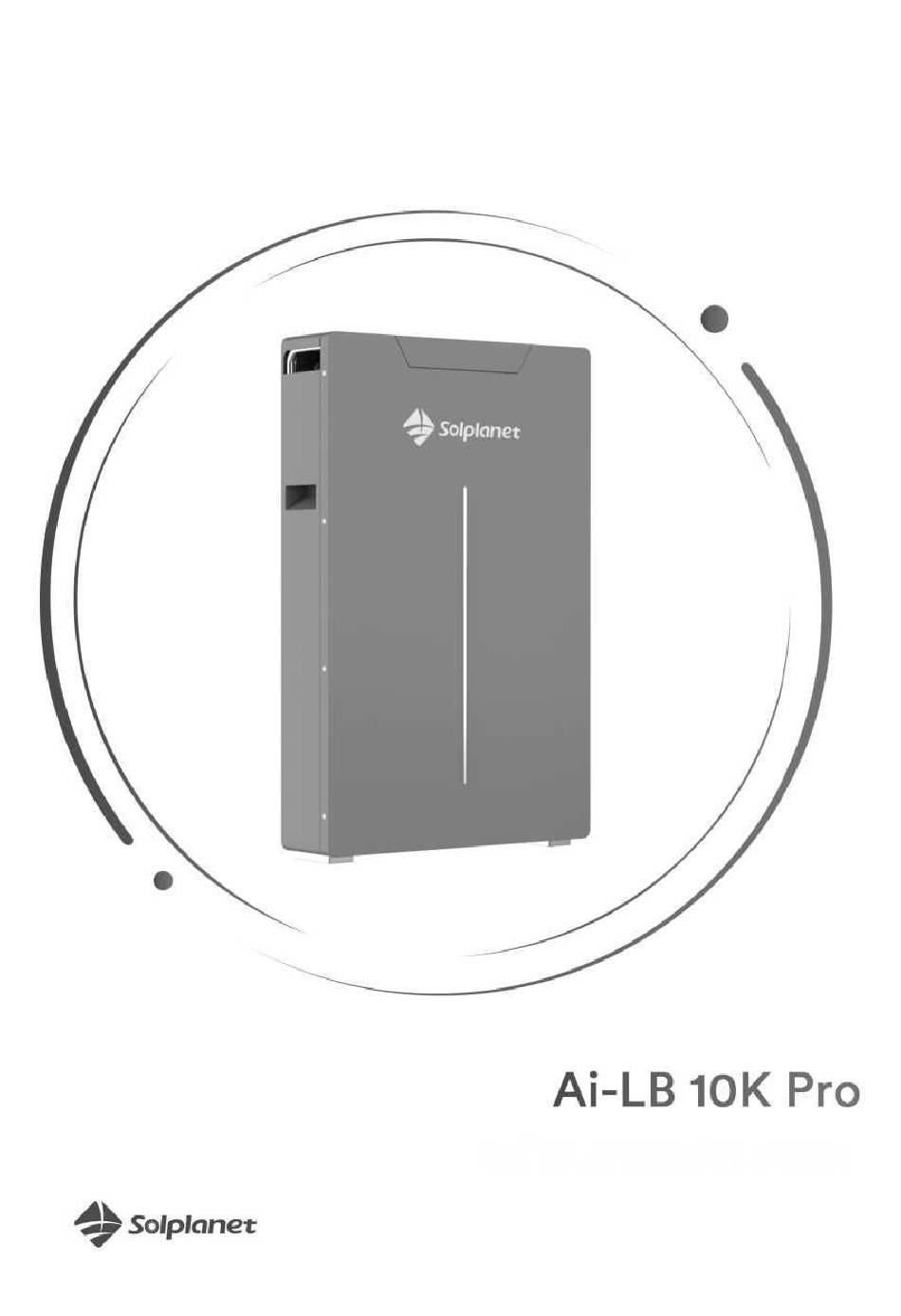

  • Seite 1 Schnellinstallationsanleitung...
  • Seite 2 Außerbetriebnahme finden Sie im PDF-Format unter www.solplanet.net. 2 Sicherheit 2.1 Verwendungszweck Der Ai-LB 10K Pro ist ein BESS für private und kommerzielle Anwendungen und arbeitet mit Hybrid-Wechselrichtern von Solplanet. Das Produkt ist für die Anwendung im Innenbereich bestimmt. Es handelt sich um ein Niederspannungs-Li-Ionen-BESS.
  • Seite 3 2.2 Wichtige Sicherheitshinweise Das Produkt wurde streng gemäß den internationalen Sicherheitsanforderungen entwickelt und getestet. Wie bei allen elektrischen oder elektronischen Geräten besteht trotz durchdachter Konstruktion stets ein gewisses Restrisiko. Um Personen- und Sachschäden zu vermeiden und den langfristigen Betrieb des Produkts zu gewährleisten, lesen Sie diesen Abschnitt bitte sorgfältig durch und beachten Sie jederzeit alle Sicherheitshinweise.
  • Seite 4 ACHTUNG Verletzungsgefahr durch das Gewicht des Produkts Verletzungen können auftreten, wenn das Produkt unsachgemäß angehoben oder während des Transports oder der Montage fallen gelassen wird. • Heben und transportieren Sie das Produkt mit Vorsicht. • Tragen Sie bei der Arbeit am Produkt geeignete persönliche Schutzausrüstung gemäß den örtlichen Vorschriften.
  • Seite 5 2011) und 2015/863/EU (L 137/10, 31. März 2015) (RoHS) AISWEI New Energy Technology (Yangzhong) Co., Ltd. bestätigt hiermit, dass die in dieser Anleitung beschriebenen Produkte den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien entsprechen. Die gesamte EU-Konformitätserklärung finden Sie unter www.solplanet.net.
  • Seite 6 4 Überblick Das Produkt ist mit den folgenden Schnittstellen und Funktionen ausgestattet: Nummer Name Details Hinweise Stromschalter Rote LED: ALARM, blaue LED: RUN WECHSELRICHTER RJ45 CAN-Kommunikation zum Wechselrichter Interne RS485-Kommunikation zwischen LINK IN RJ45 Batterien Interne RS485-Kommunikation zwischen LINK OUT RJ45 Batterien Schwarzes Kabel 35 mm...
  • Seite 7 DI + RS485- A RS485B CAN -L BMS- BMS- LINK RS485 RS485- A Beschreibung des WLAN-Buchsenanschlusses Seitenansicht Beschreibung Nutzen Sie den WLAN-Stick für ein Remote-Softwareupdate. Bitte wenden Sie sich an den Kundendienst von Solplanet, wenn Sie spezielle Tätigkeiten durchführen möchten.
  • Seite 8 5 Lieferumfang Gegen- Artikelname Details Menge Hinweise stand Ai-LB 10K Pro 550 x 165 x 867 mm Batterie 21,651 x 6,50 x 31,21 Zoll Positiv: orangefarbener Stecker, Kontinuierliche 35 mm / 2 AWG, L: 1,5 m (59,06 Zoll) zu SC50-10 Ringanschluss.
  • Seite 9 6 Montageumgebung max. 3000 m 5 bis 95 % RH, entladen...
  • Seite 10 7 Abmessungen Einheit: mm 8 Montage 8.1 Montage Marker...
  • Seite 11 9 Schutzerdung...
  • Seite 12 10 Batterieanschluss 10.1 Anschluss einer einzelnen Einheit Zum Wechselrichter 10.2 Anschluss mehrerer Einheiten mit Sammelschienen (3-Einheiten-Beispiel) Sammelschiene Leistungsschalter Negativ Positiv Kommunikation...
  • Seite 13 10.3 Anschluss mehrerer Einheiten ohne Sammelschienen (3-Einheiten-Beispiel) Leistungsschalter Zum Wechselrichter Zum Wechselrichter Negativ Positiv Kommunikation...
  • Seite 14 11 Kommunikationsanschluss...
  • Seite 15 12 Batterie einschalten 13 Batterie ausschalten...
  • Seite 16 14 Kontakte Ihr Kontakt in der DACH-Region: Service-E-Mail: service.de@solplanet.net Hotline: +49 221 772 68 333 https://solplanet.net/de/contact-us QR-Code scannen: QR-Code scannen: Android...
