Umbau- und Bedienungsanleitung für Umrüstset
Modular-Fit Valve Assembly
Diese Anleitung richtet sich an Fachpersonal in Werkstätten, das die beschriebene Armatur montiert und- oder
Wartungsarbeiten durchführt und über Kenntnisse in folgenden Bereichen verfügt:
-- Elektrik und Elektronik
-- Wartung, Aufbau und Funktionsweise von Feldspritzen
-- Reparatur, Wartung und Montage von landwirtschaftlichen Maschinen
-- Einhaltung der Schutzbestimmungen bei der Montage
Die Armatur ist ausschließlich für den Einsatz in der Landwirtschaft konzipiert, insbesondere für die Nach- und Um-
rüstung von Feldspritzen. Mit dieser Armatur lassen sich einzelne Teilbreiten am Spritzgestänge zu- oder abschal-
ten. Jede darüber hinausgehende Verwendung des Systems liegt nicht im Verantwortungsbereich des Herstellers.
Der Umbau erfolgt in fünf Schritten:
1. Schritt: Kabel- und Schlauchverbindungen lösen;
2. Schritt: Halter erstellen, neue Armatur aufbauen, Steuereinheit montieren;
3. Schritt: Schläuche an die Armatur anschließen;
4. Schritt: Elektrische Anschlüsse herstellen;
5. Schritt: Gleichdruck einstellen.
Sie werden in den folgenden Seiten im Einzelnen erklärt.
Des weiteren finden Sie am Ende der Umbauanleitung noch eine Auflistung von Ersatzteilen für das Modular-Fit.
Vor dem Umbau ist folgendes zu prüfen:
Am Rahmen der Spritze
⃝ Positionbestimmung der altek Steuereinheit MFV,
⃝ Positionsbestimmung Modular-Fit Armatur.
An der Modular-Fit Armatur
⃝ wie viele Teilbreiten (Ventile) sind notwendig;
⃝ Schnittstelle Modular-Fit Armatur – Schlauchanschlüsse;
⃝ Stecktüllen für die Schlauchanschlüsse festlegen (gerade Tülle oder 90° Tülle ).
Notwendige Voraussetzungen
⃝ vor Ort muss die Möglichkeit bestehen, die Halterungen für die Modular-Fit Armatur und
den Schaltkasten anzufertigen;
⃝ An der Zugmaschine muss eine zusätzliche 12V-Steckdose vorhanden sein;
⃝ weitere notwendige Montageteile siehe „Ersatzteile, Armatur" auf Seite 10.
© altek GmbH - 03/2018 - 83808, Version (b)

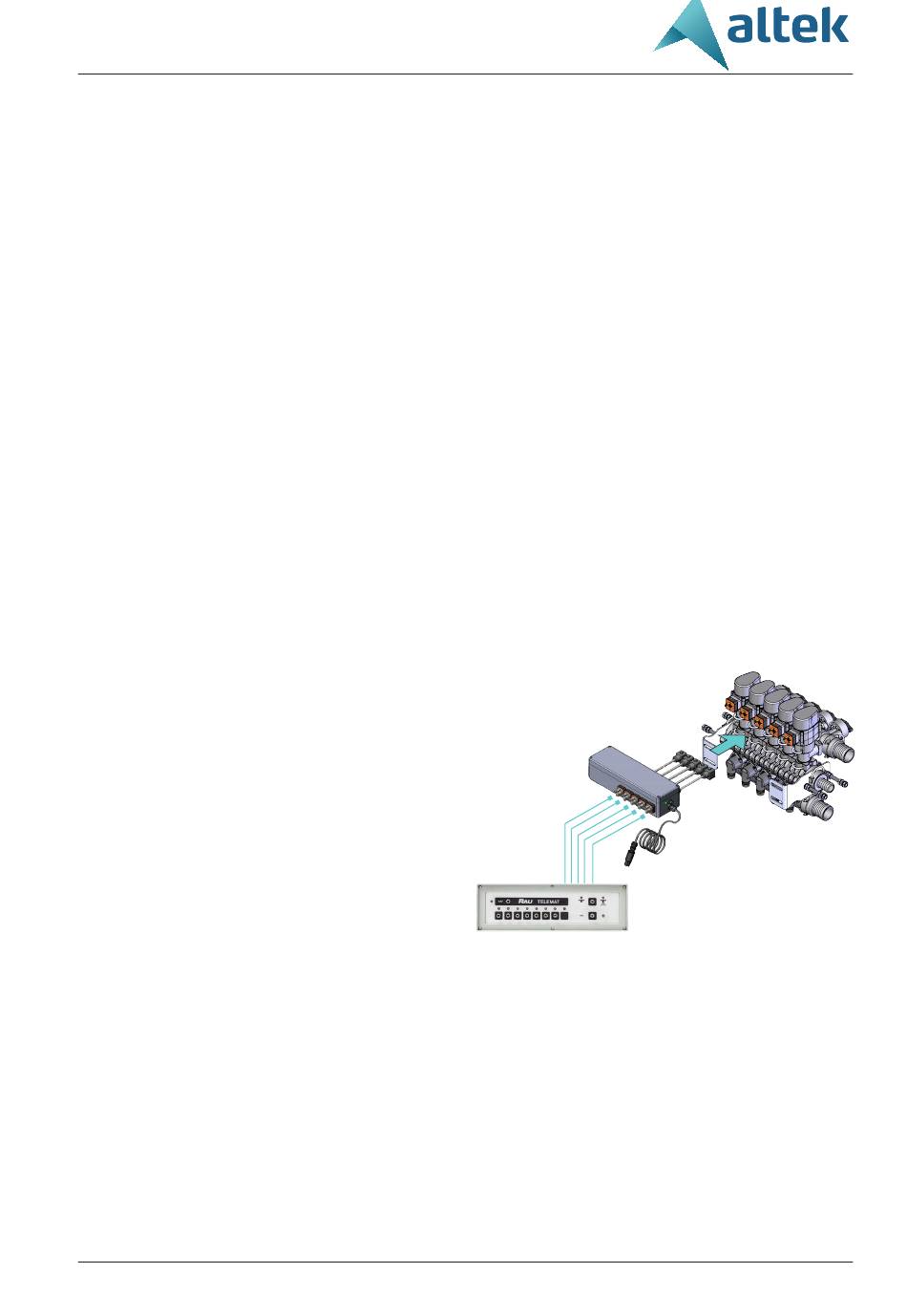

Steuereinheit MFV
Bedieneinheit Telemat
Modular-Fit Armatur
1 / 11
