Alpha Go ALP-600 Kurzanleitung
Ip video türsprechanlage
Vorschau ausblenden
Andere Handbücher für ALP-600:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (36 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Alpha Go ALP-600
Inhaltszusammenfassung für Alpha Go ALP-600

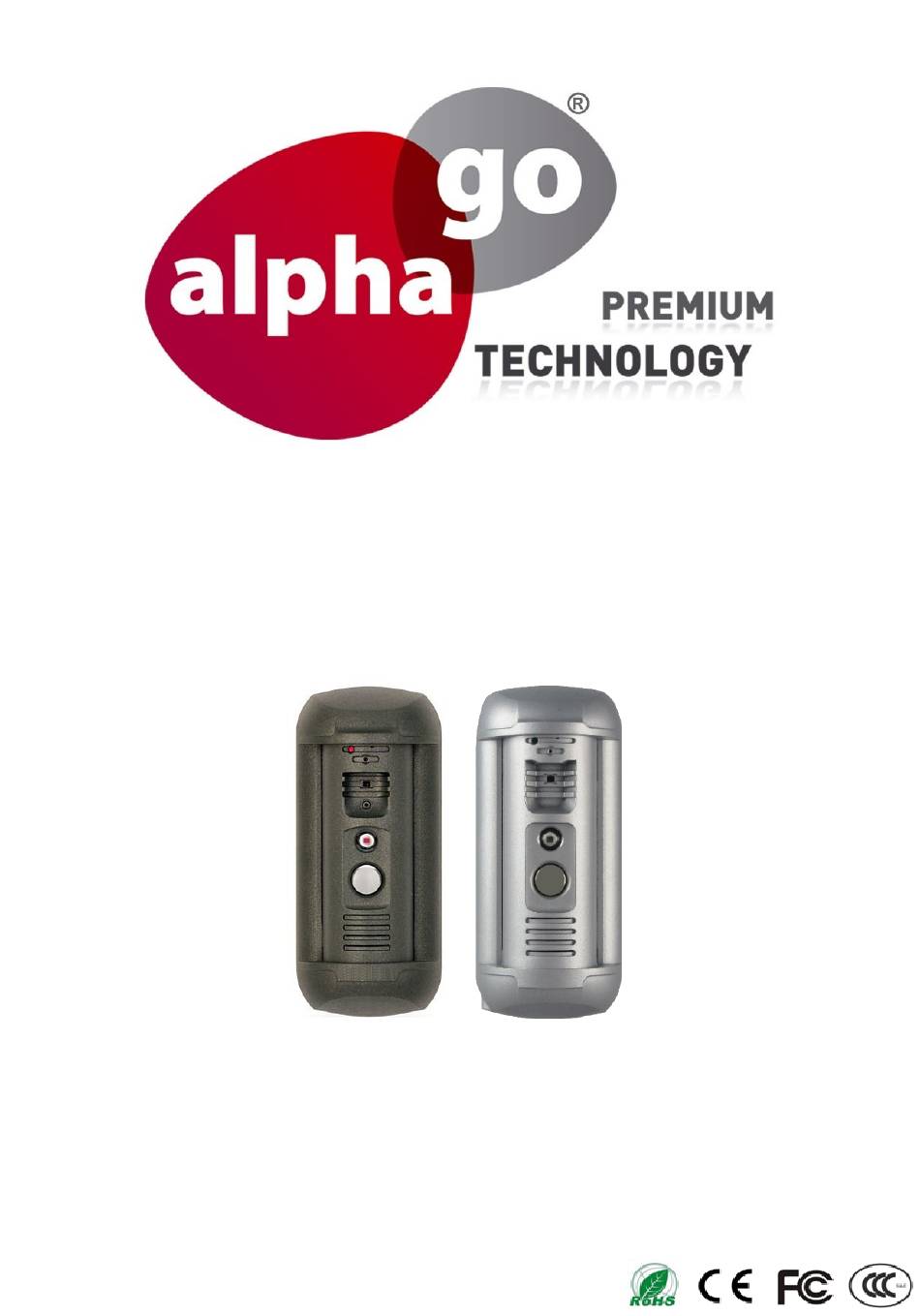

- Seite 1 Kurzanleitung V2.1a ALP-600/ALP-600S IP Video Türsprechanlage...
-
Seite 3: Moderne Technik, Die Begeistert
Für die Speicherung der Bilder bzw. Videos können Sie Ihren eigenen Speicherort hinterlegen und später die Dateien auf dem PC betrachten. Die ALP-600 besteht aus zwei Bestandteilen, der Kamera und dem Steuergerät. Dabei muss das Steuergerät nicht in der Nähe der Außeneinheit sein, es kann z.B. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitshinweise ....................4 Auflistung der technischen Daten ................6 Produktansicht ......................8 Kamera ......................... 8 Steuergerät ......................9 Schaltplan ......................10 Anschluss für Türöffner mit eigener Stromversorgung ........11 Anschluss mit Standard Netzteil ..............11 Anschluss mit PoE Netzteil ................11 Anschluss mit Repeater .................12 Anschluss mit PoE und Repeater ..............12 Anschluss für Türöffner mit Versorgung über das Steuergerät ......13... -
Seite 5: Einleitung
Einleitung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf der ALP-600 IP SIP Video Türsprechanlage. Bitte lesen Sie die Kurzanleitung sorgfältig, um den Umgang und Aufbau der Anlage zu verstehen. Auf Grund der umfangreichen Funktionen, finden Sie die detaillierte Anleitung auf unsere Seite www.alphago.de... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise • Bitte legen Sie das Gerät nicht auf eine unebene oder instabile Ablage, um ein Fallen und damit einen eventuellen Defekt des Gerätes zu verhindern. • Bitte werfen oder schütteln Sie das Gerät nicht, um mögliche Schäden zu vermeiden. •... - Seite 7 • Setzen Sie keine schweren Gegenstände auf die elektrische Leitung und rüsten Sie diese nicht um, um einen Stromschlag oder Feuer zu vermeiden. • Bevor Sie die Geräte säubern, trennen Sie sie von der Stromzufuhr. • Fallenlassen des Gerätes kann zu Schädigungen der Hauptplatine führen.
-
Seite 8: Auflistung Der Technischen Daten
Auflistung der technischen Daten Allgemein Kamera: 1,3 MP, Color, 1/3" Sony Exmor 0.01 lux (Color) / 0.003 lux (S/W) / 0 lux (IR LEDs - Empfindlichkeit: Linse: 3.7 mm, F2.0 60° (vertikal), 76° (horizontal), +/- 45° (horizontal Sichtfeld: verstellbar) Zoom: Digital, via Web-Interface Rauschunterdrückung: 2D/3DNR (einstellbar), SmartNR... - Seite 9 Netzwerk Schnittstellen Netzwerk Anschluss: 10Base-T/100Base-TX Ethernet TCP/IP, SIP v.2.0, VPN, HTTP, HTTPS, FTP, SMPT, Protokolle: DDNS, DHCP, PPPoE, RTP, RTSP, UDP, NTP, ONVIF v.2.41, Modbus TCP Offene Sperrdauer: 0~60s Verbindung: DHCP, statische IP-Adresse Bildspeicher: Extern per FTP oder NAS Anzahl der SIP-Konten: SIP-Anrufe: Bis zu 5 DTMF-Modi:...
-
Seite 10: Produktansicht
Produktansicht Kamera 1. Licht Sensor 2. Mikrofon 3. Kamera 4. IR LED 5. Klingelknopf 6. Lautsprecher 7. Halterung 8. RJ45 Anschluss 9. Reset Taste... -
Seite 11: Steuergerät
Steuergerät LAN-Ausgang Anschluss Leiste LAN-Eingang LED-Indikator Relais Kopplung DGU+ (zurzeit nicht belegt) -
Seite 12: Schaltplan
Schaltplan Es gibt verschiedene Kombinationen externe Geräte wie z.B. Gong oder Türöffner an das Steuergerät anzuschließen. Hier haben wir die häufigsten Varianten abgebildet. Möchten Sie eine Variante wählen, die hier nicht abgebildet ist, empfehlen wir Ihnen, sich mit unserem Support in Verbindung zu setzen. -
Seite 13: Anschluss Für Türöffner Mit Eigener Stromversorgung
Anschluss für Türöffner mit eigener Stromversorgung Anschluss mit 12V-Standard Netzteil Anschluss mit PoE Netzteil... -
Seite 14: Anschluss Mit Repeater
Anschluss mit Repeater Anschluss mit PoE und Repeater... -
Seite 15: Anschluss Für Türöffner Mit Versorgung Über Das Steuergerät
Anschluss für Türöffner mit Versorgung über das Steuergerät Anschluss mit 12V-Standard Netzteil Es gibt auch die Möglichkeit, dass der Türöffner durch das Steuergerät mit Spannung versorgt wird. Der Türöffner muss für Gleichstrom ausgelegt sein und darf 500mA nicht überschreiten. -
Seite 16: Anschluss Mit Poe Netzteil Und Repeater
Anschluss mit PoE Netzteil und Repeater Wenn Sie den Türöffner in Verbindung mit PoE anschließen möchten, muss das PoE Netzteil 1A Leistung haben, ansonsten ist die Funktion des Türöffners nicht gegeben. -
Seite 17: Anschluss Mit Repeater
Anschluss mit Repeater... -
Seite 18: Hinweise Zur Montage
Hinweise zur Montage Die Außenanlage sollte auf einer Höhe zwischen 1,40 m und 1,70 m oberhalb des Bodens befestigt werden. Um eine optimale Bildqualität zu erreichen, sollte vermieden werden, die Kamera direktem Gegenlicht auszusetzen. Der innere Kamerateil ist horizontal dreh- und einstellbar bis zu +/- 45°. -
Seite 19: Montage
Montage 1. Bringen Sie die Befestigungsplatte an der gewünschten Position an. Haltestift 2. Die Kamera mit LAN-Kabel in die Halterung einsetzen. Bitte achten Sie auf korrekten Sitz der Dichtung am LAN-Kabel. Durch die Fixierkerben haben Sie die Möglichkeit, die Kamera in der gewünschten Position zu fixieren. - Seite 20 4. Nach dem Sie die Position der Kamera festgelegt haben, muss die Kamera auf der Befestigungsplatte eingesetzt werden. Hierbei die Kamera oberhalb der Haltestifte einsetzen und nach unten drücken. Anschließend die Kamera mit der Sicherheitsschraube befestigen.
-
Seite 21: Installation
Installation Nach dem Sie die Anlage an den Router angeschlossen haben, erhält die Anlage automatisch eine IP-Adresse zugewiesen. Diese können Sie später über die Benutzeroberfläche ändern. - Seite 22 Data Port 5000 RTSP Port ONVIF Port 2000 Für Windows 10/11 gibt es eine ALP-600 App, darüber können alle Grundeinstellungen vorgenommen werden. Erweiterte Einstellungen können in der Weboberfläche in einem Browser erfolgen. Geeignete Browser sind: Chrome, Microsoft Chromium Edge oder Mozilla-Browser.
-
Seite 23: Lieferumfang
Lieferumfang 1x ALP-600 Kamera 1x RJ-45 LAN Kabel 1x Kamera Halterung 1x LAN LAN Kupplung 1x Befestigungsplatte 4x Schrauben + Dübel 1x ALP-600 Steuergerät 1x 6-kant Schlüssel 1x 12V 1A Netzteil 1x Sicherungsschraube... - Seite 24 ADHOC Computer GmbH Zollernstr. 4 D-52070 Aachen Tel.: +49 241-47018-0 Email: info@alphago.de Web: www.alphago.de Alphago ist ein eingetragenes Warenzeichen der ADHOC Computer GmbH Dies ist eine Publikation der ADHOC Computer GmbH, Zollernstr. 4, D-52070 Aachen (www.adhoc.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B.
