3.2 Raccordement du câble de liaison et de la résistance de
terminaison
Cette section vous montre à l'aide des figures suivantes des exemples
pour associer correctement les conducteurs. Les remarques vous indi-
quent ce qu'il faut alors respecter.
A

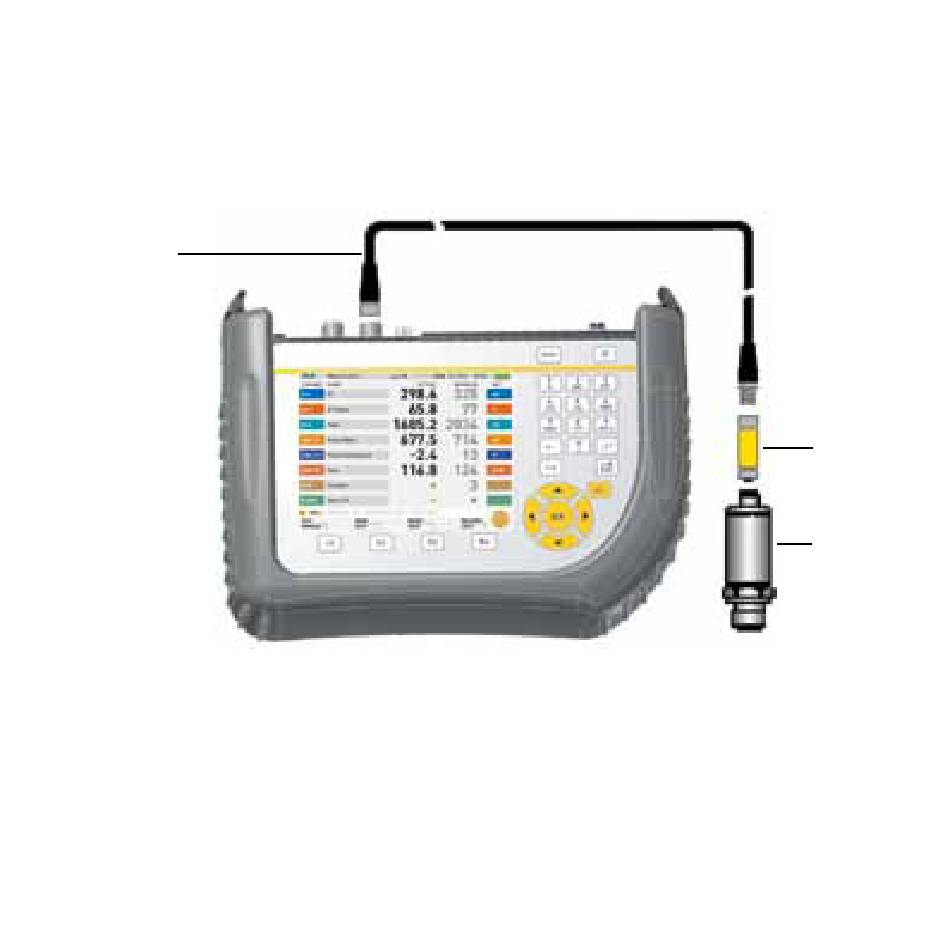

Raccordement d'un capteur CAN
A Câble de raccordement sur l'appareil de mesure
B Résistance de terminaison
C Capteur CAN
