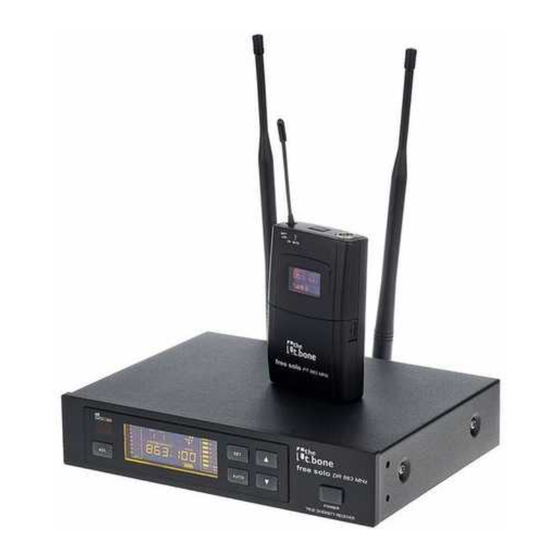

the t.bone free solo PT Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für free solo PT:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
free solo PT
UHF wireless system
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für the t.bone free solo PT

Inhaltszusammenfassung für the t.bone free solo PT

  • Seite 1 PT UHF wireless system bedienungsanleitung...
  • Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 15.07.2014, ID: 296201, 296203, 296204, 296206, 323196...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise..........................7 Leistungsmerkmale..........................11 Installation und Inbetriebnahme....................13 4.1 Generelle Informationen....................... 13 4.2 Empfänger............................15 4.3 Sender..............................19 Anschlüsse und Bedienelemente....................21 5.1 Empfänger............................21 5.2 Sender..............................29 Bedienung..............................34 6.1 Empfänger............................34 6.2 Sender..............................38 Fehlerbehebung............................43 free solo PT...
  • Seite 4 Inhaltsverzeichnis Technische Daten............................ 46 8.1 Sender..............................46 8.2 Empfänger............................49 Umweltschutz............................50 UHF wireless system...

  • Seite 5: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. free solo PT...
  • Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

  • Seite 7: Sicherheitshinweise

    Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. free solo PT...
  • Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 9 Gefahr eines elektrischen Schlags oder eines Brands zu verringern. HINWEIS! Brandgefahr durch falsche Polarität Falsch eingesetzte Batterien oder Akkus können zur Zerstörung des Geräts und der Batterien oder Akkus führen. Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. free solo PT...
  • Seite 10 Sicherheitshinweise HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. UHF wireless system...

  • Seite 11: Leistungsmerkmale

    Das UHF-Wireless-System eignet sich besonders für professionelle Tonübertragungen, zum Beispiel bei Veranstaltungen, auf Rockbühnen und Konzertpodien, im Theater- und im Musi‐ calbereich oder in Diskotheken. Ihr UHF-Wireless-System free solo PT besteht aus folgenden Komponenten: 9,5-Zoll-Diversity-Empfänger – Zwei Antennen für optimale Empfangsqualität –...
  • Seite 12 Jeweils darin verfüg‐ Frequenzgruppen bare Kanäle the t.bone free solo PT 600 MHz (Artikelnr. 296201) the t.bone free solo PT 740 MHz (Artikelnr. 296203) the t.bone free solo PT 823 MHz (Artikelnr. 296204) the t.bone free solo PT 863 MHz (Artikelnr. 296206) the t.bone free solo PT 1.8 GHz (Artikelnr.

  • Seite 13: Installation Und Inbetriebnahme

    Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. Lagerungsverpackungen. Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. free solo PT...
  • Seite 14 Installation und Inbetriebnahme Hinweise zur Funkübertragung Dieses Gerät benutzt Frequenzen, die innerhalb der Europäischen Union (EU) nicht harmo‐ nisiert sind und darf deshalb nur in bestimmten EU-Mitgliedsstaaten betrieben werden. In allen europäischen Ländern werden Frequenzen zur Übermittlung von Audiosignalen streng reguliert. Überprüfen Sie vor der Inbetriebnahme, ob die Frequenzen im jeweiligen Land zulässig sind und ob der Betrieb bei der zuständigen Behörde angemeldet werden muss.

  • Seite 15: Empfänger

    Installation und Inbetriebnahme 4.2 Empfänger XLR-Anschlüsse für Signalaus‐ gang am Empfänger Ein XLR-Einbaustecker dient als Signalausgang am Empfänger. Zeichnung und Tabelle zeigen die XLR-Pinbelegung (symmetrische Beschaltung). Masse Positives Signal (+) Negatives Signal (–) free solo PT...
  • Seite 16 Installation und Inbetriebnahme Klinkenstecker für Signalaus‐ gang am Empfänger Eine 6,35-mm-Klinkenbuchse (mono) dient als Signalausgang am Empfänger. Zeichnung und Tabelle zeigen die Belegung des passenden Steckers. Signal Masse Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt eine Höheneinheit (HE). Das zur Montage erforderliche Befestigungsmaterial liegt bei.
  • Seite 17 Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie das externe Netzteil vom Stromversorgungsnetz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. Verbinden Sie zuerst das Netzteil mit dem Empfänger und stecken Sie dann das Netzteil in die Steckdose. free solo PT...
  • Seite 18 Installation und Inbetriebnahme Antennen anbringen Bringen Sie die beiliegenden Antennne an der Rückseite des Senders an. Zur Verbesserung der Übertragungsqualität und zur Anpassung an die räumlichen Gegebenheiten sind sie dreh- und schwenkbar. Falls der Platz für die direkte Montage der Antennen am Gerät nicht ausreicht, zum Beispiel wegen beengter Platzverhältnisse im Rack, können Sie das optional erhältliche Koaxialkabel benutzen, um die Antennen vom Gerät abgesetzt zu montieren.

  • Seite 19: Sender

    Öffnen Sie den Deckel des Batteriefachs durch Schieben in Pfeilrichtung und legen Sie die Bat‐ legen terien ein. Achten Sie dabei auf die richtige Lage der Pole. Schließen Sie das Batteriefach und schalten Sie den Sender ein. Die LED „LOW BATT“ leuchtet kurz auf. free solo PT...
  • Seite 20 Installation und Inbetriebnahme Mikrofon oder Instrument an Stellen Sie sicher, dass der Sender ausgeschaltet ist. den Sender anschließen Verbinden Sie das Mikrofonkabel bzw. Instrumentenkabel mit dem Eingang des Senders (Mini-XLR-Einbaustecker). Schalten Sie den Sender ein und testen Sie die Übertragung mit dem Mikrofon bzw. dem Instrument.

  • Seite 21: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente 5.1 Empfänger Vorderseite free solo PT...
  • Seite 22 Anschlüsse und Bedienelemente 1 POWER Drücken Sie den Schalter mehrere Sekunden, um das Gerät ein- bzw. auszuschalten. Alle zuvor vorgenommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät ausschalten und vom Stromnetz trennen. 2 Infrarotempfänger. 3 Taste [ADS] Startet die Synchronisation der Einstellungen mit dem Sender. 4 Display.
  • Seite 23 Verringert den angezeigten Wert um eins. 8 Taste [AUTO] Startet die automatische Suche nach einem freien Kanal. 12, 13 Abgestimmte UHF-Antennen. Der Empfänger wertet das Funksignal von beiden Antennen aus und wählt das Signal mit der höheren Qualität für die Weiterverarbeitung aus. free solo PT...
  • Seite 24 Anschlüsse und Bedienelemente Rückseite UHF wireless system...
  • Seite 25 Der Empfänger wertet das Funksignal von beiden Antennen aus und wählt das Signal mit der höheren Qualität für die Weiterverarbeitung aus. 14 Angabe des Frequenzbereichs, in dem das Gerät arbeitet. Die Angabe hier muss mit der Angabe am Sender überein‐ stimmen. free solo PT...
  • Seite 26 Anschlüsse und Bedienelemente Display UHF wireless system...
  • Seite 27 Zeigt an, welche der beiden Antennen gerade zur Signalübertragung genutzt wird. 20 SQ Zeigt das eingestellte Niveau der Rauschsperre (Squelch) für das Funksignal an. Eine zu hoch eingestellte Rausch‐ sperre senkt die Dynamik des Systems. 21 RF Zeigt den Pegel des empfangenen Funksignals an. free solo PT...
  • Seite 28 Anschlüsse und Bedienelemente 22 Zeigt den Batteriezustand des Senders an, von dem das Gerät gerade ein Signal empfängt. 23 AUTO Zeigt an, dass die automatische Suche nach einem freien Kanal läuft. 24 IR Zeigt an, dass ein Infrarotsignal empfangen wird. 25 FREQUENCY Anzeige der Frequenz, die der eingestellten Kombination aus Frequenzgruppe und Kanal zugeordnet ist.

  • Seite 29: Sender

    Anschlüsse und Bedienelemente 5.2 Sender Vorderseite free solo PT...
  • Seite 30 Anschlüsse und Bedienelemente 31 Display. 32 Antenne. 33 LED MUTE Zeigt an, dass das Gerät stummgeschaltet ist. 34 LED BATT LOW / ON Blinkt, wenn der Batteriestand zu niedrig ist. 35 Taste [SET] Öffnet das Menü. 36 Tasten Erhöht bzw. verringert den gerade angezeigten Wert. 37 Batteriehalter für zwei Mignonzellen (AA, LR06), 1,5 V, oder entsprechende Akkus.
  • Seite 31 Drücken Sie den Schalter mehrere Sekunden, um das Gerät ein- bzw. auszu‐ schalten. Drücken Sie den Schalter kurz, um den Eingang stumm zu schalten. 41 Angabe des Frequenzbereichs, in dem das Gerät arbeitet. Die Angabe hier muss mit der Angabe an der Rückseite des Empfängers übereinstimmen. 42 Klemmbügel. free solo PT...
  • Seite 32 Anschlüsse und Bedienelemente 51 FREQUENCY / GP / CH Je nach ausgewähltem Menüpunkt: Anzeige der Frequenz, die der eingestellten Kombination aus Frequenzgruppe und Kanal zugeordnet ist. Anzeige der eingestellten Frequenzgruppe und des eingestellten Kanals. Zeigt an, dass das Gerät gegen unbeabsichtigte Änderungen gesperrt ist. 53 GAIN Zeigt den Pegel des gesendeten Funksignals an.
  • Seite 33 Zeigt an, dass der Sender stummgeschaltet ist. Dies ist der Fall, wenn der Sender und der Empfänger auf verschiedenen Frequenzen arbeiten, wenn der Empfänger kein brauchbares Signal empfängt oder wenn Sie den Sender durch kurzes Drücken des Hauptschalters stummgeschaltet haben. 56 Zeigt die Ausgangsleistung an. free solo PT...

  • Seite 34: Bedienung

    Bedienung Bedienung 6.1 Empfänger Frequenz auswählen Drücken Sie [SET]. ð Die Anzeige GP blinkt. Benutzen Sie die Pfeiltasten, um die Frequenzgruppe auszuwählen. Drücken Sie [SET], um die Auswahl zu bestätigen. ð Die Anzeige CH blinkt. Benutzen Sie die Pfeiltasten, um innerhalb der eingestellten Frequenzgruppe einen Kanal auszuwählen.
  • Seite 35 Halten Sie innerhalb von zehn Sekunden den Infrarotsensor des Senders nahe an die Infrarotschnittstelle des Empfängers. Wenn die Synchronisation erfolgreich abgeschlossen ist, hört die Anzeige IR auf zu blinken. ð Nach drei Sekunden zeigt das Display wieder den Grundzustand an. free solo PT...
  • Seite 36 Bedienung Rauschsperre (Squelch) ein‐ stellen Drücken Sie [SET] so lange, bis im Display der Bereich SQ blinkt. Benutzen Sie die Pfeiltasten, um den gewünschten Wert einzustellen. Der aktuelle Wert wird an der rechten Seite des Displays angezeigt. Drücken Sie [SET], um die Auswahl zu bestätigen. ð...
  • Seite 37 Drücken Sie [SET], um die Auswahl zu bestätigen. ð Nach drei Sekunden zeigt das Display wieder den Grundzustand an. Falls das System innerhalb von fünf Sekunden keinen freien Kanal findet, kehrt es auto‐ matisch wieder in den Grundzustand zurück. free solo PT...

  • Seite 38: Sender

    Bedienung Tastensperre einschalten oder wieder aufheben Drücken Sie [SET] so lange, bis das Symbol erscheint. ð Alle Tasten außer dem Hauptschalter sind gesperrt. Um die Tastensperre wieder aufzuheben, drücken Sie so lange, bis das Symbol nicht mehr sichtbar ist ð Die Tasten haben wieder ihre ursprüngliche Funktion. 6.2 Sender Die Tasten zur Bedienung des Geräts befinden sich unter der Klappe an der Vorderseite.
  • Seite 39 Stellen Sie dabei zunächst den Wert vor dem Dezimalpunkt ein, drücken Sie anschließend [SET] und stellen Sie danach den Wert hinter dem Dezimal‐ punkt ein. Drücken Sie [SET], um die Auswahl zu bestätigen. ð Nach einigen Sekunden zeigt das Display wieder den Grundzustand an. free solo PT...
  • Seite 40 Bedienung Senderverstärkung (Gain) ein‐ stellen Drücken Sie [SET] so oft, bis im Display die Zahl im Feld GAIN blinkt. Benutzen Sie die Pfeiltasten, um die Senderverstärkung (Gain) in Schritten von 3 dB zu verändern (–9 dB, –6 dB, –3 dB, 0 dB, 3 dB). Drücken Sie [SET], um die Auswahl zu bestätigen.
  • Seite 41 ð Das Display zeigt die benutzte Frequenzgruppe und den benutzten Kanal an. Drücken Sie [SET] oder warten Sie fünf Sekunden, um wieder in den Grundzustand zu kommen. Tastensperre einschalten Drücken Sie so lange, bis das Symbol erscheint. ð Alle Tasten außer dem Hauptschalter sind gesperrt. free solo PT...
  • Seite 42 Bedienung Tastensperre wieder aufheben Um die Tastensperre wieder aufzuheben, drücken Sie und anschließend [SET]. ð Das Symbol blinkt. Drücken Sie ein zweites Mal und anschließend [SET]. Drücken Sie ein drittes Mal und anschließend [SET]. ð Das Symbol ist nicht mehr sichtbar. Die Tasten haben wieder ihre ursprüngliche Funktion.

  • Seite 43: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: free solo PT...
  • Seite 44 Fehlerbehebung Symptom Abhilfe Kein Ton 1. Überprüfen Sie die Spannungsversorgung von Sender und Empfänger. 2. Stellen Sie sicher, dass Sender und Empfänger im selben Frequenzbereich arbeiten. Der Frequenzbereich ist an den Geräten vermerkt. 3. Sind Sender und Empfänger auf denselben Kanal eingestellt? 4.
  • Seite 45 Frequenzen und Kanäle. 3. Störungen können auch von anderen Funk- und In-Ear-Systeme verursacht werden. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. free solo PT...

  • Seite 46: Technische Daten

    UHF-Band (600 MHz…1,8 GHz) Frequenzband the t.bone free solo PT 600 MHz (Artikelnr. 296201): 596 MHz…620 MHz the t.bone free solo PT 740 MHz (Artikelnr. 296203): 740 MHz…752 MHz the t.bone free solo PT 823 MHz (Artikelnr. 296204): 823 MHz…832 MHz the t.bone free solo PT 863 MHz (Artikelnr.
  • Seite 47 Technische Daten the t.bone free solo PT 1.8 GHz (Artikelnr. 323196): 15 MHz Anzahl der Kanäle the t.bone free solo PT 600 MHz (Artikelnr. 296201): 211 the t.bone free solo PT 740 MHz (Artikelnr. 296203): 37 the t.bone free solo PT 823 MHz (Artikelnr. 296204): 65 the t.bone free solo PT 863 MHz (Artikelnr.
  • Seite 48 Technische Daten Spitzenabweichung ± 55 kHz NF-Frequenzgang 60 Hz…18 kHz Klirrfaktor < 0,5 % Geräuschspannungsabstand > 102 dB (A) Energieversorgung 2 Mignonzellen (AA, LR06, 1,5 V) oder entsprechende Akkus Betriebsdauer > 8 h (mit Alkaline-Zellen) Abmessungen (B × T × H, ohne Antennen) 64 mm ×...

  • Seite 49: Empfänger

    Energieversorgung 12 V (DC) Abmessungen (B × T × H, ohne Antennen) 212 mm × 160 mm × 44 mm Gewicht 900 g Trägerfrequenz, Frequenzband, Anzahl der Kanäle, Bandbreite, Schaltbandbreite und Modula‐ tionstyp entsprechen denen des Senders. free solo PT...

  • Seite 50: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 51 Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. free solo PT...
  • Seite 52 Notizen UHF wireless system...
  • Seite 53 Notizen free solo PT...
  • Seite 54 Notizen UHF wireless system...
