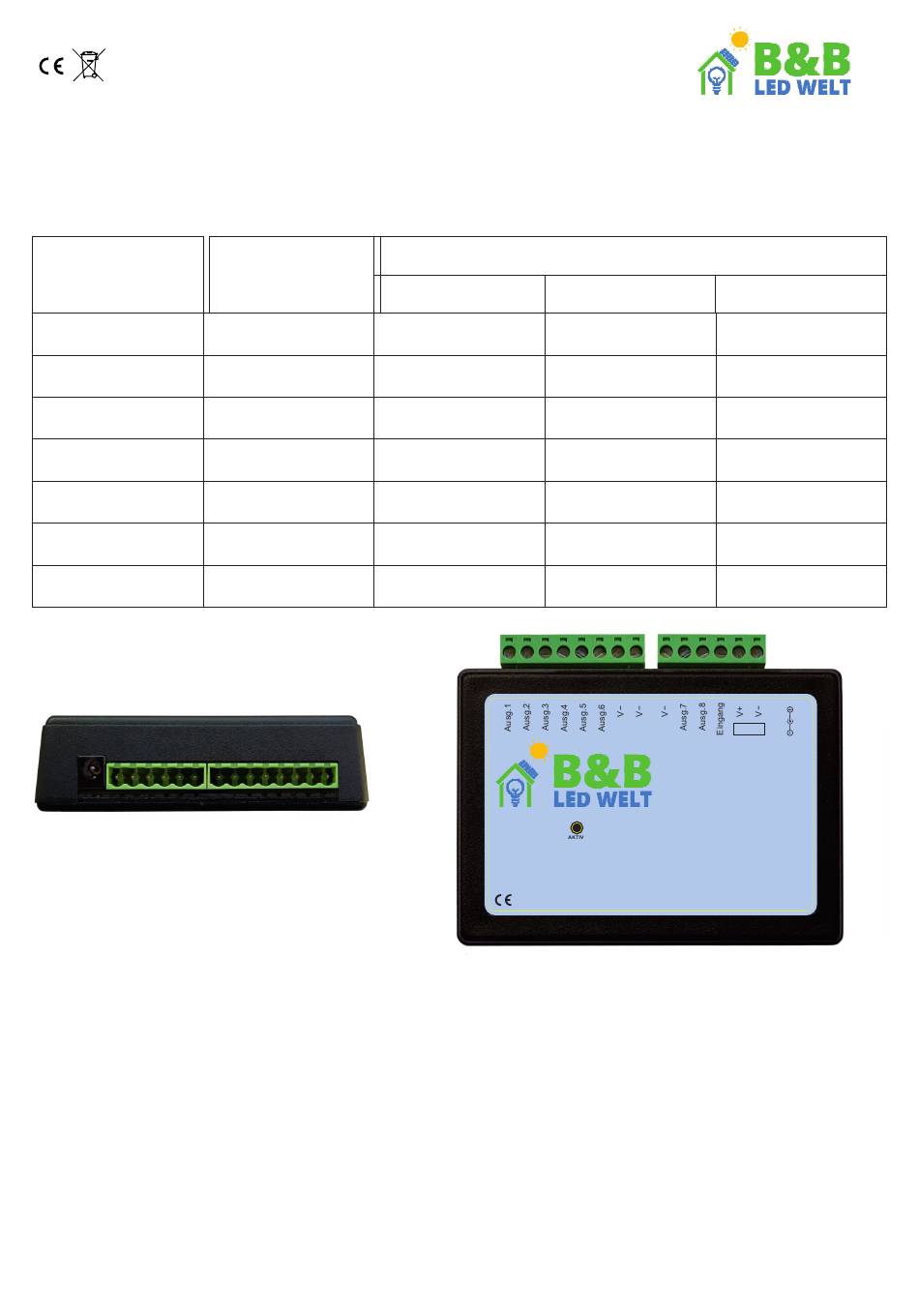

B&B BF106 Kurzanleitung

Der Controller ermöglicht einen sequentiellen Lichteffekt für angeschlossene digitale LED-Bänder.
Es können bis zu 8 Bänder angeschlossen werden. Es stehen über 30 verschiedene Animationsmodi zur Auswahl
beim Ein- oder Ausschalten der Beleuchtung. Der Controller funktioniert sowohl mit monostabilen (Klingel-)
Tastern als auch mit bistabilen (normalen Schaltern). Zusätzlich kann das Gerät über eine Fernbedienung und
einen dedizierten Wi-Fi-Bridge BR240 sowie mit der B 320-
Die Anzahl der
verwendeten
Ausgänge.
2
3
4
5
6
7
8
Konfiguration des Controllers
Schritt 1
Koppeln Sie die Fernbedienung mit dem Controller.
Schließen Sie digitale LED-Leuchten an den Controller an.
Schalten Sie die Stromversorgung des Controllers ein und drücken Sie innerhalb von 2 Sekunden nach dem Einschalten kurz auf "M" und dann auf "I" auf dem ersten Zonen-
Schalter (Abb. 1). Die LED-Leuchten sollten blinken.
Schritt 2
Um in den Konfigurationsmodus zu gelangen, tippen Sie auf der Fernbedienung kurz zweimal auf die Taste "S-", dann auf "M" und anschließend auf "S+".
Schritt 3
Nach dem Eintritt in den Konfigurationsmodus sollten die LEDs am ersten LED-Streifen leuchten. Durch mehrmaliges Tippen auf "O" auf dem ersten Zonen-Schalter führen Sie
dazu, dass die ersten drei LEDs in der Reihenfolge Rot, Grün und Blau leuchten. Drücken Sie die Taste "M.", um zum nächsten Konfigurationsschritt zu gelangen.
Schritt 4
Einstellen der Anzahl der Bänder
Die Anzahl der leuchtenden Abschnitte des LED-Bandes entspricht der Anzahl der angeschlossenen Bänder. Verwenden Sie die "I" und "O" -Tasten auf dem ersten Zonen-
Schalter, um diesen Wert zu erhöhen / verringern.
Nach Einstellung des gewünschten Werts gehen Sie mit der Taste "M" zum nächsten Schritt über.
Schritt 5
Einstellen der Animationsgeschwindigkeit
Drücken Sie "M."
Stellen Sie die Animationsgeschwindigkeit mit den Tasten der 1. Zone ein.
Schritt 6
Einstellen der Zeit, nach der die Stufen ausgeschaltet werden.
Drücken Sie "M."
Stellen Sie die Zeit ein, nach der die Stufen ausgehen sollen.
Sequenzsteuerung
Die maximale
Anzahl von Pixeln
pro Ausgang.
1000
500
500
350
350
250
250
BF106
B Firefly gesteuert werden..
Die maximale Länge des Bandes pro Ausgang [M.].
60d/m 24v 60d/m 12V
100
50
50
35
35
25
25
BF106
Sequenzsteuerung
30d/m 12V
50 100
25
25
17,5
17,5
12,5
12,5
5..24V
RGB
50
50
35
35
25
25
