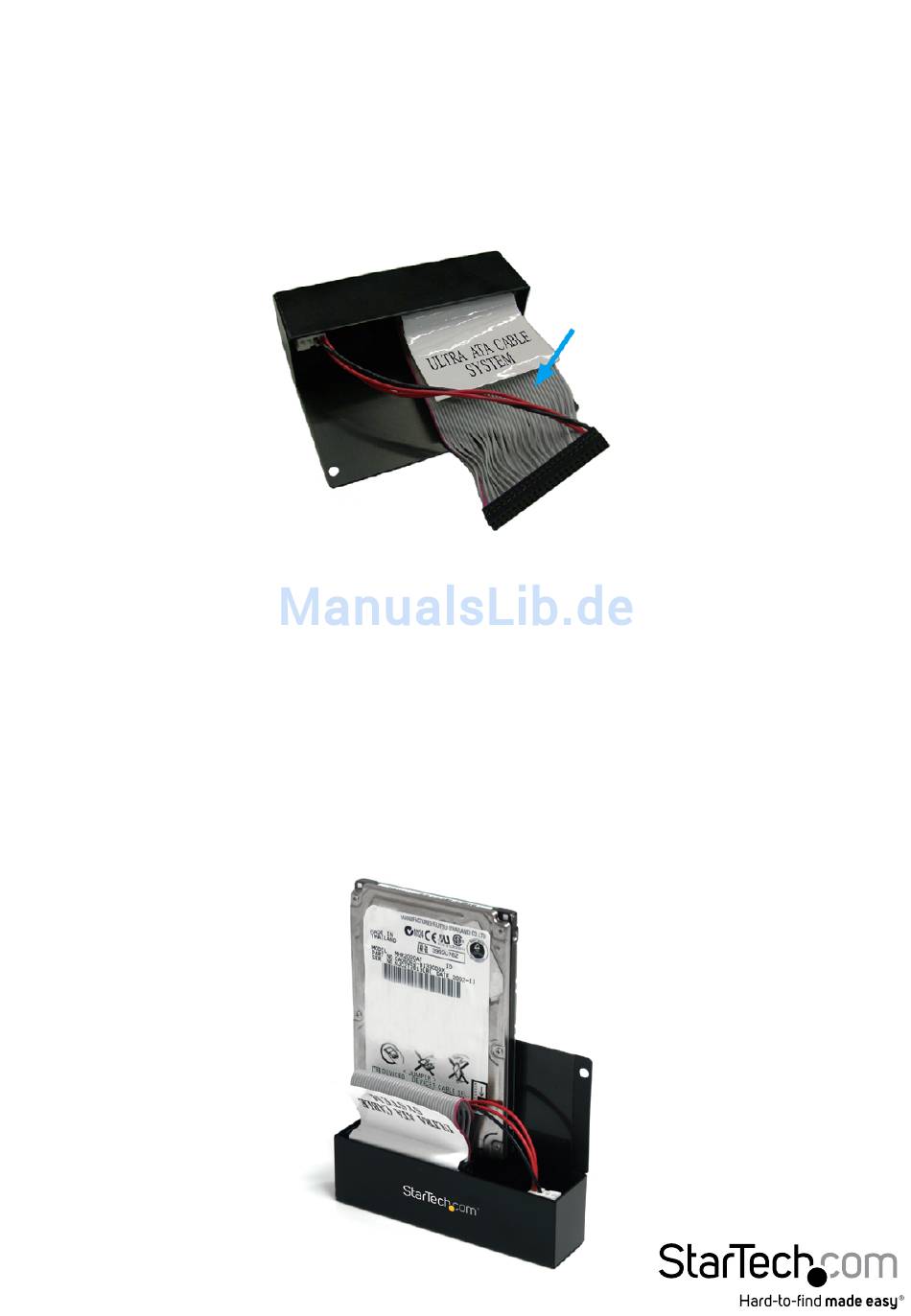

2.5" Festplatten-Setup
1. Wenn eine 2.5" (44-Pin) IDE-Festplatte angeschlossen wird, verbinden Sie das 40-Pin
zu 44-Pin IDE- Flachbandkabel mit dem 40-Pin-Anschluss auf der Innenseite des
SAT2IDEADP.
2. Verbinden Sie das kleine 4-Pin SP4 Floppy-Stromkabel des Flachbandkabels mit
dem SP4-Anschluss auf der Innenseite des SAT2IDEADP.
3. Verbinden Sie die IDE-Festplatte mit dem 44-Pin-Anschluss des Flachbandkabels.
4. Platzieren Sie das IDE-Laufwerk auf der Rückplatte des SAT2IDEADP-Adapters und
führen Sie die Kabel in die Öffnung des Adapters. Schieben Sie das IDE-Laufwerk
auf die Anschlüsse bis die Befestigungslöcher auf der Unterseite des Laufwerks mit
den Montagepunkten auf der Rückplatte des Adapters in einer Linie stehen. Die
Kante des IDE-Laufwerks sollte fast bündig mit dem Rand der Öffnung des Adapters
abschließen.
5. Verwenden Sie die mitgelieferten Schrauben, um das Laufwerk an der Rückplatte
des Adapters zu befestigen. Die kleineren Schrauben sind zur Verwendung von
2,5"-Festplatten und die größeren Schrauben zur Verwendung für 3,5"-Festplatten.
Bedienungsanleitung
44-Pin DIE-Kabel
mit Strom
5
