Inhaltszusammenfassung für drive mobil BL350 Envoy

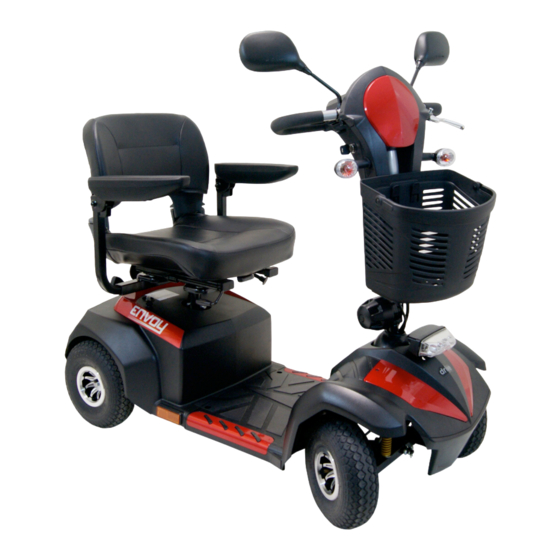

- Seite 1 BL350 Envoy / NL470 Envoy S BASIC LINE NEW LINE Envoy S 10 km/h Envoy 6 km/h Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Vorwort Indikation Sicherheitshinweis Vor dem Fahren Während der Fahrt Elektromagnetische Interferenz Beschreibung der Teile Bedienung Instrumententafel Bedienung Ihres Elektromobils Kennzeichnung Fahren auf der Strasse Aufladen und Pflege der Batterie Inspektion und Instandhaltung Prüfungen Inspektionsheft Akku und Reifen Reinigung Einlagerung Verbringung/Transport Fehlerbehebung Spezifikationen... -
Seite 3: Vorwort
Vorwort und Einführung • Das Elektromobil darf auf Bürgersteigen oder in Fußgängerzonen nur mit einer Geschwindigkeit von max. 6 km/h gefahren werden. Verwenden Sie • Bitte lesen Sie dieses Bedienerhandbuch sorgfältig den Hoch/Niedrig (H/L) Schalter auf der niedrigen durch, bevor Sie das Elektromobil benutzen, Die Einstellung, um sicherzustellen, dass Sie diese Ge- unsachgemäße Verwendung des Elektromobils schwindigkeit nicht überschreiten. Das Elektromo- kann zu Beschädigungen, Verletzungen oder Ver- bil kann auf einspurigen Verkehrsstraßen gefahren kehrsunfällen führen. -
Seite 4: Während Der Fahrt
Während der Fahrt Warnung Beim Befahren eines Gefälles niemals den Leerlauf Beugen Sie Ihren Körper während des Fahrens einschalten. nicht aus dem Fahrzeug heraus Die Anti-Leerlauf-Vorrichtung stets vor der Verwen- • Hierdurch können Sie das Gleichgewicht verlie- dung einlegen. Eine Unterlassung kann zu Verletzun- ren und es besteht Sturzgefahr. gen führen. • Achten Sie darauf, dass Ihre Kleidung und ande- • Zum Schutz Ihrer Sicherheit wird die Stromver- re Bekleidungsstücke nicht in durch die Räder... -
Seite 5: Beschreibung Der Teile
Beschreibung der Teile 1. Blinker vorn 2. Abdeckung der Ladebuchse 3. Korbhalterung 4. Einstellung Lenksäule 5. Frontscheinwerfer 6. Hebel für die Sitzentfernung und Drehung 7. Sitz v erstellhebel 8. Armlehne 9. Leerlaufhebel 10. Seitenreflektor 11. Blinker hinten 12. Kippschutzrad 13. Schlussreflektor 14. Einstellknopf für Abstandseinstellung der Armlehnen 15. Rücklicht 16. Rückspiegel... -
Seite 6: Lieferumfang
Elektromobil abgeschaltet wird. Im Notfall kann der Lieferumfang Benutzer das Elektromobil anhalten, indem er die Ka- belbremse rechts am Griff der Lenkstange betätigt. Elektroscooter Envoy Die Bremsen sind geprüft und entsprechen den An- Bedienungsanleitung forderungen der StVZO. Ladegerät Warnung: Schalten Sie das Fahrzeug auf Gefällestre- Stockhalter cken niemals in den Leerlauf. Die Bremsen greifen in diesem Fall nicht. Bedienung Instrumententafel 1. Batteriestandsanzeige 2. Geschwindigkeitsregler 3. Schalter für Innenbetrieb / Betrieb im Freien 4. Scheinwerfer-Knopf 5. Hupe 6. Warnblinklicht 7. Anzeigeschalter 8. Fahrhebel Bedienung Ihres Elektromobils Zündschlüssel Der Zündschlüssel dient zum Starten des Elektromo- bils. Um das Elektromobil zu starten, drehen Sie den Schlüssel nach rechts; die Instrumententafel wird nun beleuchtet. Drehen Sie den Schlüssel zum Aus- schalten nach links; die Instrumententafel schaltet ab und der Schlüssel kann abgezogen werden. -
Seite 7: Batterieanzeige
Wenn das Elektromobil in Innenräumen oder im Sitz Fußgängerbereich (z.B. auf Bürgersteigen oder in Einkaufszonen) benutzt wird, sollte die niedrige Ge- Die Sitzfläche, die Rückenlehne sowie die Armlehnen schwindigkeitseinstellung gewählt werden. Wenn das sind komplett mit Schaumstoff gepolstert und im- Elektromobil auf der Straße benutzt wird, kann die prägniert. Der Sitz kann auf 45 oder 90 Grad gedreht hohe Geschwindigkeitseinstellung gewählt werden. -
Seite 8: Einstellung Der Lenkstange
Einstellung der Lenkstange Leerlaufhebel Der Leerlaufhebel ermöglicht ein Loslösen der Die Lenkstange kann in verschiedenen Positionen automatischen Bremse, so dass das Elektromobil eingestellt werden. per Hand geschoben und/oder manövriert werden 1. Lösen Sie den Hebel, um die Lenkstange in der kann. Im Leerlaufmodus greifen die Bremsen nicht, gewünschten Position einzustellen. deshalb sollte er nicht verwendet werden, wenn: 2. Befestigen Sie den Hebel, uns sichern Sie die 1. Jemand auf dem Elektromobil sitzt. -
Seite 9: Fahren Auf Der Strasse
Fahren auf der Strasse Aufladen und Pflege der Batterie Starten und fahren Befolgen Sie hierzu den entsprechenden Abschnitt dieses Handbuchs: 1. Schalten Sie die Zündung aus. 1. Prüfen Sie, ob der Sitz korrekt installiert ist und in 2. Öffnen Sie die Kappe der Ladebuchse an der Vorwärtsposition steht. Lenkstange des Elektromobils. Dann schließen 2. Stellen Sie sicher, dass die Lenkstange und der Sie den runden Stecker des Ladegeräts an der Sitz für eine bequeme Fahrposition ausgerichtet Ladebuchse des Elektromobils links an der Lenk-... -
Seite 10: Batteriewechsel
Reinigen der Batterie Warnung: • Während des Ladevorgangs Abstand zu brenn- baren Objekten halten, da dies zu einem Brand Wenn die Batterien durch Wasser, Batteriesäure, oder einer Explosion der Batterie führen kann. Staub oder andere Substanzen verschmutzt sind, • Während des Ladevorgangs nicht rauchen, da entladen sie sich schnell. Die mit dem Elektromobil die Batterie Wasserstoffgas abgeben kann. La- gelieferten Batterien sind versiegelt und als solche den Sie die Batterien stets in einem gut belüfteten... -
Seite 11: Wöchentliche Überprüfung
Wöchentliche Überprüfung Halbjährliche Prüfungen Prüfen Sie die folgenden Punkte wöchentlich oder Prüfen Sie die Motorbürsten. Wir empfehlen, dass vor dem Fahren. Wenn Sie eine Unregelmäßigkeit Ihr Fachhändler die Bürsten alle sechs Monate oder festellen, wenden Sie sich an ihren Drive Medical früher prüft, wenn Ihr Elektromobil nicht problemlos Händler, um einen Rat zu erbitten oder eine Inspekti- funktioniert. Wenn die Inspektion einen übermäßigen on zu vereinbaren. Verschleiß der Bürsten zum Vorschein bringt, müs- sen diese ersetzt werden, da ansonsten der Motor Lenksäule: Stellen Sie sicher, dass diese nicht lose ist beschädigt wird. -
Seite 12: Reinigung
Reinigung / Desinfektion / Wiedereinsatz Fehlerbehebung • Das Elektromobil sollte regelmäßig gereinigt wer- Problem: Elektromobil springt nicht an den, insbesondere, wenn Sie öfters auf Sand, Symptome: Schotter und auf anderen schmutzigen Unter- Batterien nicht angeschlossen gründen fahren. Schutzschalter wurde ausgelöst • Verwenden Sie einen weichen, feuchten Lap- Abhilfe: pen, um Ihr Elektromobil sauber und staubfrei zu Batterieanschluss prüfen halten. Reinigen Sie das Elektromobil mit einem Schutzschalter zum Zurücksetzen drücken feuchten Lappen und einem milden Reinigungs- mittel. Problem: Elektromobil springt an, fährt aber nicht • Zur Desinfektion kann ein Sprühdesinfektions- Symptome:... -
Seite 13: Spezifikationen
Spezifikationen Typenschild Modell Envoy | Envoy S Gesamtlänge 1210 mm Gesamtbreite 580 mm Gesamthöhe 1030 mm Sitzbreite 460 mm Sitztiefe 390 mm Rückenhöhe 360 mm Rückenlehnenwinkel 10° Sitzhöhe von ... bis ... 425 bis 480 mm (3 fach) Sitzwinkel 3° zur Grundfläche 1. Produktname Wenderadius 135 cm 2. Artikelnummer Antriebsräder 300-4,10" Luftbereifung 3. Seriennummer Lenkräder 300-4,10" Luftbereifung 4. Produktionsdatum Jahr/Woche Kippschutzrad 2" 150 mm 5. Unbedingt Gebrauchsanweisung beachten ! -
Seite 14: Serien-Nummer
Serien-Nummer Drive Medical GmbH & Co. KG, behält sich das Recht Änderungen am Entwurf und den Spezifika- Um einen korrekten Aftersales-Service und Kunden- tionen ohne Vorhersage vorzunehmen. dienst für Garantiefälle zu gewährleisten, tragen Sie bitte die Seriennummer des Elektromobils ein. Die Hersteller: Seriennummer befinden sich hinten rechts am Rah- Drive Medical GmbH &... - Seite 15 NOTIZEN WWW. WWW.
- Seite 16 Ihr Fachhändler: Stand März 2013 – Irrtum und Änderungen vorbehalten Drive Medical GmbH & Co . KG • Leutkircher Straße 44 • D-88316 Isny/Allgäu • Germany info@drivemedical.de • www.drivemedical.de • Tel.: +49 7562 9724-0 • Fax: +49 7562 9724-25...
