Funk-Leistungsteil
GIRA
Info
Gebrauchsanweisung
Funk-Leistungsteil
1. Funktion

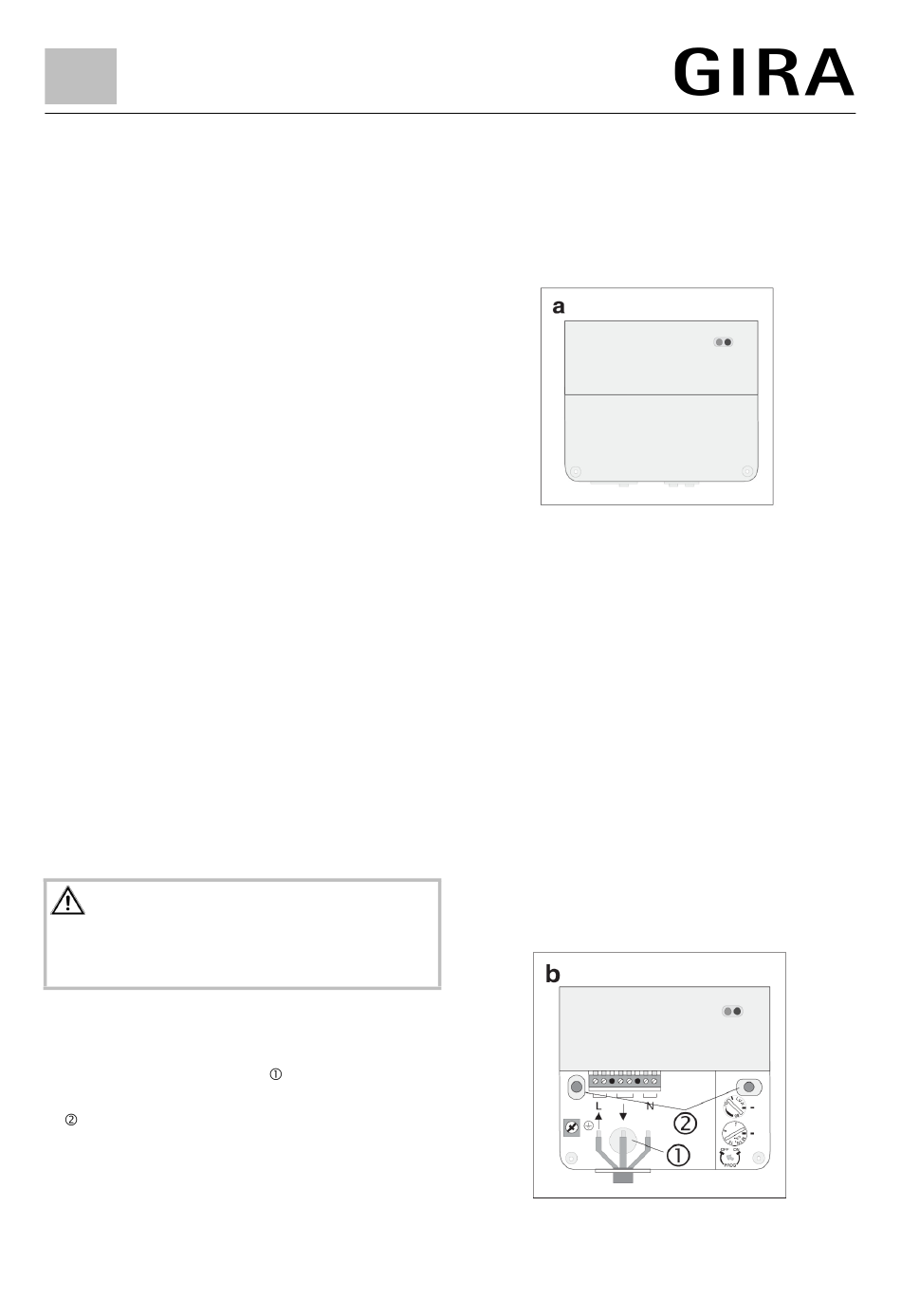

Das Funk-Leistungsteil (Abb. a) schaltet bei Empfang
eines zugeordneten Funk-Telegramms elektrische
Lasten (230 V / 10 A) für die Dauer einer einstellbaren
Einschaltzeit ein.
Bei Empfang eines Funk-Telegramms, eines Funk-
Wächters oder eines Funk-Präsenzmelders ist zu-
sätzlich der Helligkeitswert, bei dessen Unterschrei-
tung das System aktiv wird, im Funk-Leistungsteil
einstellbar.
Zusatzfunktionen wie "Einschalten für 2 Stunden"
bzw. "Ausschalten für 2 Stunden" sind über einen In-
stallationstaster möglich.
Diese Zusatzfunktionen können auch mit einem
Funk-Hand- bzw. Wandsender oder mit einem Multi-
funktionssender aufgerufen werden.
Das Funk-Leistungsteil kann bis zu 30 Funk-Sender
"zuordnen".
2. Montage
2.1. Montage Funk-Leistungsteil
Gefahrenhinweis
Achtung!
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft erfolgen.
1. Entfernen Sie den Deckel des Anschlussgehäuses
nach Lösen der beiden Schrauben.
(Für rückseitige Leitungseinführung durchstossen
Sie die Gummitülle (Abb. b
2. Befestigen Sie das Gerät mit 2 Schrauben (Abb. b
).
3. Führen Sie die Leitungen ins Anschlussgehäuse
ein und schließen Sie das Gerät gemäß Kapitel 6
an.
Funk-Leistungsteil
).
8/07
Alles-Ein / Alles-Aus
Bei Betätigung der ALLES-EIN-Taste eines zugeord-
neten Funk-Hand- oder Wandsenders schalten Sie
die Last für die Einschaltdauer ein. Bei Betätigung der
ALLES-AUS-Taste eines zugeordneten Funk-Hand-
oder Wandsenders schalten Sie die Last aus.
Bestell-Nr.: 0843 02
Seite 1 von 8
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gira 0843 02

  • Seite 1 Funk-Leistungsteil GIRA Info Gebrauchsanweisung Funk-Leistungsteil Bestell-Nr.: 0843 02 1. Funktion Das Funk-Leistungsteil (Abb. a) schaltet bei Empfang eines zugeordneten Funk-Telegramms elektrische Lasten (230 V / 10 A) für die Dauer einer einstellbaren Einschaltzeit ein. Bei Empfang eines Funk-Telegramms, eines Funk- Wächters oder eines Funk-Präsenzmelders ist zu-...

  • Seite 2: Funk-Übertragung

    R&TTE Richtlinie (1999/5/EG). der Leistung der Sender, der Empfangscharakteristik Eine vollständige Konformitätserklärung finden der Empfänger, der Luftfeuchtigkeit, der Montagehö- Sie im Internet unter: www.gira.de/konformitaet. he und den baulichen Gegebenheiten des Objekts. Das Funk-Leistungsteil darf in allen EU- und Beispiele für Materialdurchdringung: EFTA-Staaten betrieben werden.

  • Seite 3: Löschen Eines Senders

    Funk-Leistungsteil GIRA Info Gebrauchsanweisung Vorgehensweise 1. Stellen Sie zum Zuordnen eines Funksenders den Drehschalter "PROG“ (Abb. e ) in die Stellung "ON“. Die rote LED blinkt (Abb f 2. Lösen Sie am ausgewählten Funk-Sender ein Funk-Telegramm aus (siehe Bedienungsanleitung "Funk-Sender“).

  • Seite 4: Einstellungen

    Funk-Leistungsteil GIRA Info Gebrauchsanweisung 4. Einstellungen Im Anschlussraum des Funk-Leistungsteils, befinden sich die - Helligkeitseinstellung (Abb. g Empfehlung: Eine Einstellung von 10 Lux aktiviert das Gerät bei Dämmerungsbeginn. - Zeiteinstellung (Abb. g Die Einschaltzeit T ist von ca. 10 s bis ca. 15 min. ein- stellbar.
  • Seite 5 Funk-Leistungsteil GIRA Info Gebrauchsanweisung Einschalten für Einschaltzeit T - mit Installationstaster (Abb. i) Drücken Sie den Taster einmal kurz. - mit Funk-Sender Drücken Sie die zugeordnete Kanaltaste für we- niger als 1 s. Die Last wird nach der Aktivierung helligkeitsunab- hängig für die voreingestellte Zeit T eingeschaltet.
  • Seite 6 Funk-Leistungsteil GIRA Info Gebrauchsanweisung Anschluss mehrerer Funk-Leistungsteile an Anschluss des Funk-Leistungsteils (Abb. m) einen Verbraucher (Abb. p) Ersetzen Sie den vorhandenen Schalter S durch Schließen Sie die Funk-Leistungsteile und denTaster einenTaster T (Öffner). T (Öffner) gemäß der Abbildung m an.

  • Seite 7: Technische Daten

    2300 W EIN für 2 h, +/- 10 % NV-Halogenlampen 3. Funktion: 3x Impuls, - konv. Trafo: 1000 VA AUS für 2 h, +/- 10 % - Gira-Tronic-Trafo: 1500 W Leuchtstofflampen - unkompensiert: 1200 VA Funkübertragung - parallelkompensiert: 920 VA...

  • Seite 8: Gewährleistung

    Giersiepen GmbH & Co. KG Service Center Dahlienstrasse 12 D-42477 Radevormwald Gira Giersiepen GmbH & Co. KG Postfach 1220 42461 Radevormwald Telefon: 02195 / 602 - 0 Telefax: 02195 / 602 - 339 Internet: www.gira.de Funk-Leistungsteil 8/07 Seite 8 von 8...
