Bedienungsanleitung

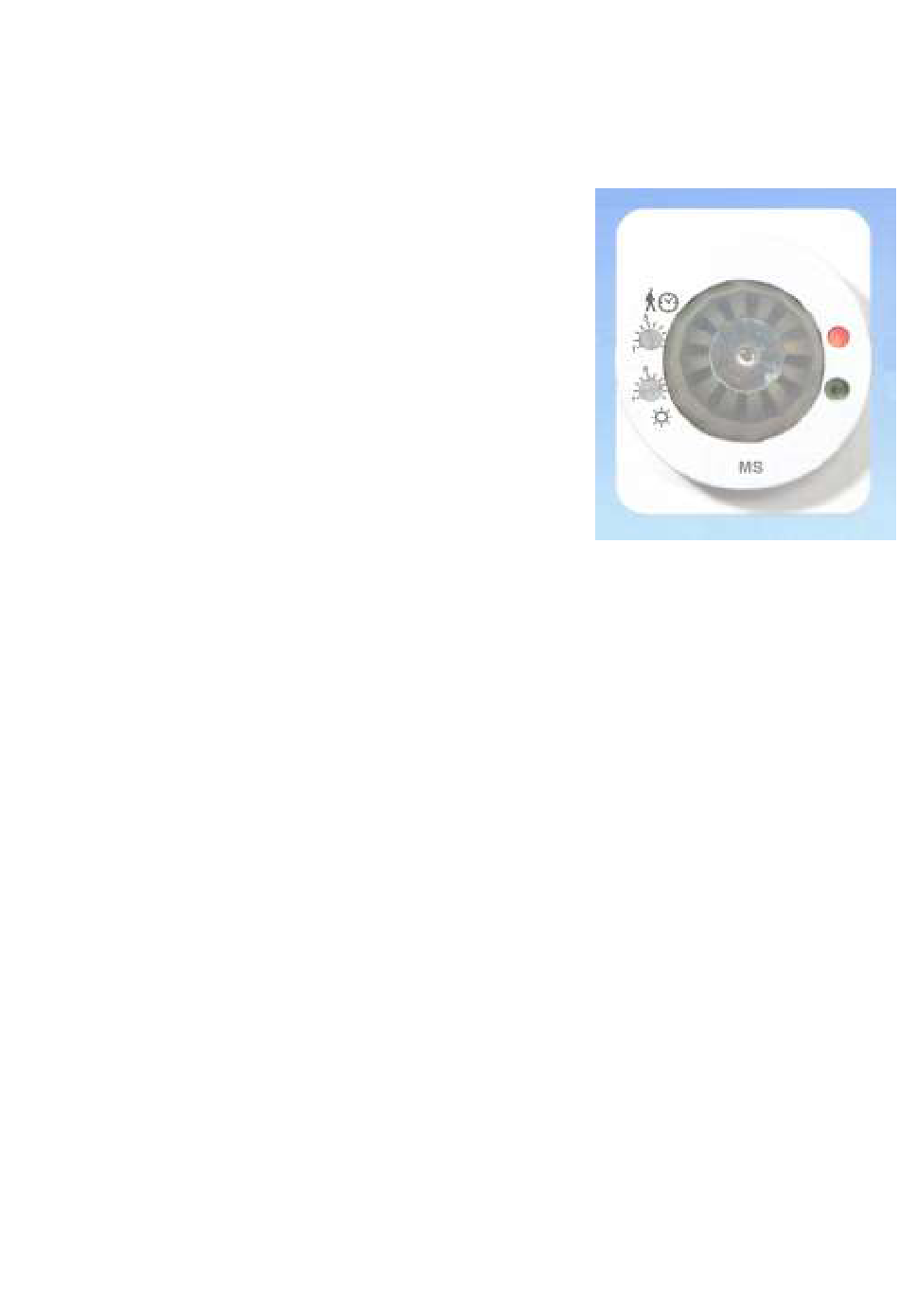

MULTISWITCH
Typ : MS
Best.-Nr.: 50.13.535
Anwendung
Der MULTISWITCH ist ein Licht- und Bewegungssensor zum
Schalten von Beleuchtungsanlagen in Abhängigkeit der Helligkeit
und Bewegungserkennung (Anwesenheit). Er kommt überall da
zum Einsatz, wo eine kostengünstige und komfortable Lösung zur
Energieeinsparung gesucht wird. Beispiele dafür können sein:
Flure, Eingangsbereiche, Treppenhäuser, Lageräume, Büros,
Klassenzimmer, usw. Er eignet sich auch gut zur Nachrüstung
oder als Ergänzung von bereits bestehenden
Beleuchtungseinrichtungen. Ist es zu hell oder wird keine
Bewegung (Anwesenheit) erkannt, schaltet er die Beleuchtung
aus und spart somit Energie.
Funktionen
Der MULTISWITCH ermöglicht über den internen Schaltkontakt licht- und bewegungsabhängiges
Schalten der angeschlossenen Lasten (Schließer nach L). Mittels vier DIP-Schalter im Gerät können
verschiedene Funktionalitäten ausgewählt und an zwei Stufenpotentiometer kann die Nachlaufzeit und
die Einschalthelligkeit eingestellt werden. Eine zweifarben LED (orange/grün) signalisiert die
Betriebszustände. Die Nachlaufzeit für die Bewegungserkennung lässt sich im Bereich von 1 – 60
Minuten und der Wert für die Einschalthelligkeit im Bereich von 30 – 500 Lux (Lichtwert am Gerät)
einstellen. Der Einschaltwert ergibt sich aus dem eingestellten Potentiometerwert, der Abschaltwert aus
dem Potentiometerwert, dem Kunstlichtanteil im Raum und einer Hysterese. Der Kunstlichtanteil wird
bei den Schaltvorgängen durch den MULTISWITCH ermittelt und berücksichtigt. Bei der
Automatikvorgabe werden die Ein- und Ausschaltschwelle vom MULTISWITCH selbst vorgegeben.
Wird keine Bewegung mehr erkannt, schaltet der MULTISWITCH die Beleuchtung nach Ablauf der
einstellbaren Nachlaufzeit aus. Aus Sicherheitsgründen kann man sich 30 Sekunden vor Ablauf der
Nachlaufzeit diese Abschaltung durch ein einmaliges Blinken der Beleuchtung signalisieren lassen. Ist
zuviel Helligkeit vorhanden, schaltet der MULTISWITCH die Beleuchtung nach einer festen
Ausschaltverzögerungszeit von 5 Minuten aus.
Die Funktionen: Bewegungserfassung, Helligkeitserfassung, Abschaltsignalisierung und Halbautomatik
lassen sich an den 4 DIP-Schalter im Gerät aktivieren oder deaktivieren. Die LED signalisiert den
Schaltzustand, Bewegungserfassung, Überschreiten des Arbeitsbereiches (Abschalthelligkeitswert) und
den Slave-Betrieb. Zur Überwachung größerer Räume/Bereiche oder speziellen Aufteilungen in
Bereiche können bis zu 6 Geräte bewegungsmäßig gekoppelt werden (Bereichserweiterung).
Ist nur die Bewegungserfassung aktiv schaltet das Gerät bei Bewegungserkennung ein und nach Ablauf
der Nachlaufzeit wieder aus. Ist nur die Helligkeitserfassung aktiv schaltet das Gerät beim
Überschreiten des Abschaltlichtwertes nach 5 Minuten aus und beim Unterschreiten des
Einschaltlichtwertes wieder ein. Sind sowohl Bewegungs- und Helligkeitserfassung aktiv, so sind beide
Funktionen kombiniert und das Gerät schaltet bei Bewegung nicht ein, wenn schon genügend Helligkeit
vorhanden ist.
